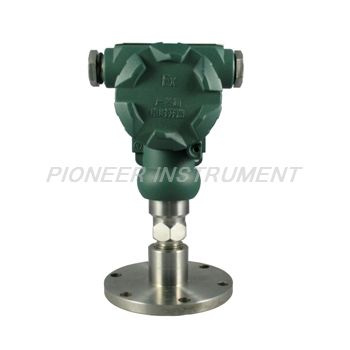

一、产品简介
|
|
法兰式防强腐蚀压力变送器采用高性能的陶瓷压阻式力敏芯片，使被测介质的压力无需通过油传递而直接接触到传感器膜片上，并且利用陶瓷优良的温度稳定性和时间稳定性达到该变送器的高性能，? 因此，该产品具有抗腐蚀性强、耐磨损、抗过载冲击的特点；且工作温度范围比半导体扩散硅产品宽，温度性能较之更好。
该变送器可广泛用于石油、化工、冶金、电力、环保等领域对腐蚀性气体、液体、蒸汽的表压、绝压、负压的精确测量
|
|
二、技术参数
|
|
量程
|
Kpa
|
0~1.....1000
|
压力形式
|
表压,绝压,负压
|
|
Mpa
|
0-2 ,5 ,25.....60
|
输出信号(mA)
|
4~20mA (1-5V)二线制
|
|
0~10mA (1-5V)三线制
|
|
显示方式
|
配套2次表头显示
|
安装方式
|
法兰安装（可选不锈钢法兰，铁氟龙法兰，聚四氟法兰等）
|
|
精度等级(%FS)
|
0.2%
|
0.3%
|
0.5%
|
工作电压(V)
|
DC+12~36(标定值为+24)
|
|
非线性迟滞
重复性(%FS)
|
≤0.15
|
≤0.3
|
≤0.4
|
长期稳定性
(%FS/年)
|
≤0.2
|
|
补偿温度(℃
|
-20~+60
|
|
零点漂移
(%FS/4h)
|
≤0.15
|
≤0.3
|
≤0.4
|
工作温度(℃)
|
-20~+120
|
|
过载能力(%)
|
300%
|
|
零点及灵敏
度温度漂移
(%FS/℃)
|
≤0.015
|
≤0.03
|
≤0.04
|
负载电阻(Ω)
|
R=(U-12.5)/0.02-RD
其中:U为电源电压
RD为电缆内阻
|
|
阻尼(秒)
|
依2次表头显示设定
|
寿命(次)
|
>1*108压力循环(@25℃)
|
|
响应时间
(10~90%)
|
≤1
|
壳体材质
|
1Cr18Ni9Ti和铝合金
|
|
膜片材质
|
Al2O3陶瓷
|
|
测量介质
|
与Al2O3兼容的所有腐蚀性气体、液体、蒸汽等
|
密封件材质
|
聚四氟乙烯
|
|
连接镙纹
|
M20*1.5或按客户要求
|
防爆类型
|
本安防爆型
|
|
防护等级
|
IP67
|
防暴等级
|
ExibⅡCT6
|
|
|
三、特点
|
|
●AI2O3陶瓷膜片，耐腐蚀性很强
●抗冲击、振动，耐磨损
●准确度高：优于0.2％
●稳定性好：≤0.2％FS/年，≤0.015％FS/℃
●无生产工艺污染：无任何力传递填充液
●抗干扰设计
●本安防爆
|
|
四 、外型结构
|
|
|
|
五、电气线路
|
|
|
|
六、应用
|
|
我司生产的通法兰式防强腐蚀压力变送器广泛用于航天、航空等军事工程、石油、化工、冶金、电力、水文、地质、铁路、环保、气象、计量、科研、自动化仪表制造和生产过程检测与控制系统。适用于各种气体、液体的表压、差压、负压、绝对压的静态及动态测量。
|
|
七、使用与维护
|
|
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。
|
|
|
|
|
