隔膜压力表

一、产品简介

   为了扩大各种通用型压力仪表的使用范围,能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物、有食品卫生要求的的介质,以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合的压力检测时,必须采用由隔膜隔离器与通用型压力仪表组成一个压力仪表量测系统,此类组合压力仪表通称为隔膜式压力表,简称隔膜表.
       隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统,内充密封液.当被测介质的压力作用于隔膜时,则隔膜产生变形,压缩封闭系统中的密封液.由于密封液的固有性质,使压力仪表中的弹性组件产生相应的弹性变形—位移,经指示装置显示压力值.当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值.
       隔膜压力表主要被用于石油化工、制碱、化纤、染化、制药、食品和酿造、造纸、制碱、电子机械,电力等工业部门测量系统或设备流体介质的压力.

二、技术参数

表头外径

※50mm(2.0inch)  ※63mm(2.5inch)  ※76mm3.0(inch)  ※100mm(4.0inch)  ※150mm(6.0inch)

安装形式

※径向安装型  ※轴向安装型  ※轴向前带边安装型

压力量程

(特殊量程可订制)

压力量程:0~0.1MPa/0~14.5psi(MIN)......0~70MPa/0~10000psi(MAX)

压力真空量程:-0.1～0～0.1Mpa(MIN)......-0.1～0～1.5Mpa(MAX)

真空(负压)量程:※-0.1~0Mpa  ※-100~0kPa  ※-760~0mmHg  ※-30~0InHg

外壳材质

※铁壳(电泳)  ※碳钢壳(烤漆) ※1Cr18Ni9Ti 不锈钢 ※SUS304不锈钢 ※PP  ※ABS

罩圈材质

※铁制罩圈(喷漆)  ※铁制罩圈(电镀)  ※不锈钢1Cr18Ni9Ti  ※SUS304不锈钢 ※PP ※ABS

指针材质

※塑制 (注塑一体成型)  ※铝制(电泳)  ※钢制(电泳)  ※钢制(喷漆)

波登管材质

※磷铜  ※铍铜  ※SUS304不锈钢  ※SUS316不锈钢  ※SUS316L不锈钢

机芯材质

※黄铜  ※SUS304不锈钢 ※SUS316不锈钢 ※SUS304不锈钢+4F

接头材质

※黄铜  ※1Cr18Ni9Ti 不锈钢      ※SUS304不锈钢        ※SUS316不锈钢

隔膜体材质

(依测量介质选用)

※SUS304不锈钢  ※SUS316不锈钢  ※PP  ※PTFE   ※SUS316不锈钢+F4

隔膜片材质

(依测量介质选用)

※SUS304不锈钢  ※SUS316不锈钢  ※SUS316L不锈钢  ※钛合金  ※哈氏合金  ※蒙乃尔合金

※钽片   ※氟橡胶   ※PTFE   ※4F   ※SUS316不锈钢喷4F   ※SUS316L不锈钢喷4F

中间连接材质

※黄铜散热器  ※紫铜散热器  ※SUS304不锈钢散热器    ※SUS316不锈钢散热器

刻度单位

(可订定特殊表盘)

※ Kgf/cm²  ※ MPa  ※ bar  ※ psi  ※ mmHg  ※ kPa  ※ InHg  ※ mbar

刻度盘材质

※铝制(白瓷底漆,特殊规格可订制) ※塑制

表窗材质

※压克力  ※安全玻璃  ※钢化玻璃  ※PC(聚碳酸酯)

环境温度

-30~60℃(环境温度持续高于80℃建议外加散热装置)

使用温度

-30~80℃(工作温度持续高于80℃建议外加散热装置)

相对湿度

10%~80%(RH)

精度等级

在常温条件下: ※1.0%f.s.  ※1.6%f.s.  ※20%f.s. ※2.5%f.s.   ※4.0%f.s.

防护等级

IP54~IP67(表头结构样式不同则防护等级不同)

隔膜体规格

法兰式隔膜体,用户可按GB/T(国标)、JB/T(机械部标)、HG(化工部)法兰标准 、DIN(德国)、JIS(日本

ANSI(美国)等标准,对法兰进行选择,也可以接受用户其它规格的特殊订货,或按图纸加工.

认可标准

JB/T8624-1997

安装环境

可适应于隔膜压力表壳体,接头,表窗等无腐蚀的工作环境,用于野外或露天的耐候隔膜式压力表请另外注明.

随机附件

合格证,使用说明.

可选项目

*如用于压力脉冲较大的介质可选取配:缓冲弯管或阻尼器.

*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关

适用介质

适用有腐蚀性,易结晶,高粘度,高温,易凝固和有固体浮游物的流体介质及固液混合流体介质.

结构样式

※罩圈壳体镙丝锁紧式       ※罩圈壳体加衬圈镙丝锁紧式     ※两体旋压滚边构

※一体旋压滚边结构           ※罩壳外卡旋紧结构                      ※罩壳外卡缩口旋紧接头焊接一体结构

※罩壳外卡旋紧接头焊接一体结构                                             ※罩壳外卡缩口旋紧结构

订购须知:

1,请注明所需压力表的表头尺寸.                             2,请注明所需压力表的量程.

3,请注明所需压力表的安装形式.                             4,请注明所需压力表的接口类型.

5,请注明所需压力表量测介质类型.                         6,请注明所需压力表量测介质工作温度.

隔膜液的选择:为保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液

密封液

受压部温度范围

比重g/cm³

膨胀系数1/℃

用途

高粘度硅油

-10～240℃

1.07

0.95×10-³

高温用

低粘度硅油

-30～100℃

0.94

1.08×10-³

一般用

甘油水溶液

-5～100℃

1.27

0.61×10-³

食品用

植物油

-5～100℃

0.93

1.03×10-³

食品用

氟油

-30～150℃

1.93

0.75×10-³

氢、氧

隔膜体选择及连接

隔膜体选取(请注明连接隔膜体尺寸,规格或相应标准号):

1.镙纹连接式(ML)

2.工字法兰连接式(MG)

3.敞开法兰连接式(MF)

4.镙母式(MN)

5.卡箍式(MC)

6.PP隔膜体

7.探入式

8.管道式

 -

-

中间连接部分选择(请叁考压力表附件):

1.直接式

2.散热器连接式

3.冷凝管连接式

 4.阻尼器连接式

5.硬杆连接式

6.软管连接式

7.角形连接式

-

-

-

隔膜表的温度特性:由于隔膜表的系统内填充了密封液作为压力传递的介质,致使隔膜表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关.对于低量程压力仪表的影响尤为明显.一般受压部温度误差规定不大于1.0%/℃,所以隔膜表的温度影响一般是由通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和.
隔膜表的液位差:尤其对于带软连接管的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一水平面上,会产生液位差的影响量△P.在精确测量时更应注意.
隔膜表的耐蚀性:隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证.
隔膜材料：0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)或金属隔膜外被铁氟龙或隔膜体整体喷涂铁氟龙.
法兰材料：不锈钢0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料(316+F4)或隔膜体外喷涂铁氟龙.
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料.

三、特点

隔膜压力表的特点：

1,产品系列规格齐全,并可按客户要求订制各种非标规格的隔膜压力表,如特殊量程,特殊接口,特殊测量介质

2.外观亮丽,合理的设计符合工业之美.

3.产品材质保证,真材实料确保质量之可靠性.

4.采用先进焊接设备,和特殊的工艺能有效保证产品的精度

5.同比国外产品,最具竞争力的价格.

四、外形接构

五、选型

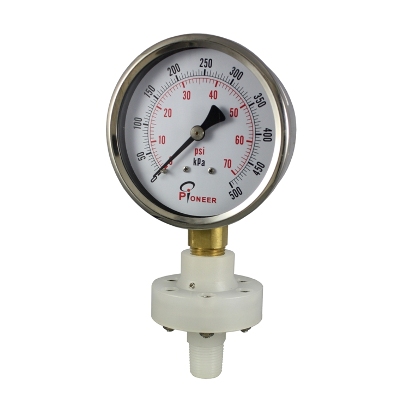

PP隔膜压力表:PP隔膜压力表系列仪表设计的初衷是专门应用于PCB湿制程设备以及液体过滤帮浦,但是由于一体成型的构造,使得此压力表不易产生裂痕以及漏油现象,且具有优秀的抗腐蚀特性和相对低廉的价格也广泛用于环保水处理工程,石化业等,详情请见PP隔膜压力表.
一般隔膜压力表:用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择选择依安装方式和介质需要决定),一般隔膜压力表选用的表头为普通压力表,外壳是铁壳烤漆或碳钢喷塑外壳,机芯及接液部分为铜合金,因其表头材质的关系,所以此类隔膜压力表的价格相对较低,但是也因为表头的关系,不适用于工作环境相对高湿,或有一定腐蚀性的气体或液雾,以及振动较大工作场所,通用性相对较差.
耐振隔膜压力表:用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择选择依安装方式和介质需要决定),耐振隔膜压力表选用的表头为耐振压力表,外壳是不锈钢外壳,机芯及接液部分为铜合金,表头内有液体填充,可以耐受介质脉冲较大和振动较大的大工作场所,外壳具有一定的防腐特性,但机芯以及接头是铜合金结构,在工作寿命和耐高温特性方面较全不钢隔膜压力表略差,通用性一般.
全不锈钢隔膜压力表:用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择依安装方式和介质需要决定),全不锈钢隔膜压力表选用的表头为全不锈钢压力表,外壳是SUS304不锈钢外壳(强蚀环境可选被铁氟龙),机芯及接液部分为SUS316(也可选用SUS316L),表头的防腐特性良好,在工作寿命和耐高温特性方面优秀,通用性良好,但在耐振特性方面不及全不锈钢耐振隔膜压力表.
全不锈钢耐振隔膜压力表:用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择依安装方式和介质需要决定),全不锈钢耐振隔膜压力表选用的表头为全不锈钢耐振压力表,外壳是SUS304不锈钢外壳(强蚀环境可选被铁氟龙),机芯及接液部分为SUS316不锈钢不(也可选用SUS316L不锈钢),表头内有液体填充,可以耐受介质脉冲较大和振动较大的大工作场所,表头的防腐特性良好,在工作寿命和腐蚀耐方面优秀,通用性良好,但在高温特性方面不及全不锈钢隔膜压力表.
全不锈钢电接点隔膜压力表:用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质,无爆炸危险的流体介质的压力量测(控制),且需对被测（控）压力系统实现自动控制和发信（报警）的系统或设备.(隔膜体及膜片材质选择依安装方式和介质需要决定),全不钢电接点隔膜压力表选用的表头为全不钢电接点压力表,表头有两种选择,有凸面亚克力外罩式和坚固式两种,有凸面亚克力外罩式,不能用于有化学溶剂的工作环境,而坚固式表头可用于除有爆炸危险的介质外的任何工作环境,仪表外壳都是SUS304不锈钢外壳(强蚀环境可选被铁氟龙),机芯及接液部分为SUS316不锈钢(也可选用SUS316L不锈钢),表头的防腐特性良好,在工作寿命和耐高温特性方面优秀,通用性良好.
全不锈钢卫生型隔膜压力表:用于有卫生要求,易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择依安装方式和介质需要决定),卫生型隔膜压力表具有装拆快捷方便,易于清洗,不易污染,清洁美观,安全可靠等优点.并满足药品生产质量规范(GMP)的要求,可广泛应用于制药、食品、饮料、制酪、水处理等行业
不锈钢隔膜数字压力表:适用于测量 有腐蚀性、高粘度、易结晶、含有固体状颗粒、湿度较高,高温,易凝固和有固体浮游物、的流体介质及固液混合介质的压力量测,(隔膜体及膜片材质选择依安装方式和介质需要决定),不锈钢隔膜 数字压力表选用的表头为全不锈钢数显压力表,表头的防腐特性良好,读数直观可靠,用户可选LED数码管显示型或LCD液晶显示型,精度高,在工作寿命长,特性方面优秀,通用性良好,选型请参考数字压力表.
不锈钢隔膜数字电接点压力表:适用于测量腐蚀性、高粘度、易结晶、含有固体状颗粒、湿度较高的液体介质的压力.用于有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合介质,无爆炸危险的流体介质的压力量测(控制),且需对被测（控）压力系统实现自动控制和发信（报警）的系统或设备.(隔膜体及膜片材质选择依安装方式和介质需要决定),不锈钢隔膜 数字电接点压力表选用的表头为不锈钢数显电接点压力表,表头的防腐特性良好,读数直观可靠,用户可选LED数码管显示型或LCD液晶显示型,精度高,控制点最多可以设定四组,控制精度高,设定间距可以极小,且可以输出4~20mA远传信号,工作寿命长,通用性良好,是普通电接点压力表无可比拟的.选型请参考数字电接点压力表.

六、应用

隔膜压力表主要被用于石油化工、制碱、化纤、染化、制药、食品和酿造、造纸、制碱、电子机械,电力等工业部门测量系统或设备流体介质的压力.具体应用如下:食品用卫生型隔膜压力表,可用于酿造,乳制品,钦料等.化工用耐强腐蚀隔膜压力表,可用于制碱,氨化,硫化,以及精细化工等.

七、使用与维护

1、用于食品及药品的隔膜压力表请另行说明订购条件.
2、仪表应应垂直安装,安装时应使用扳手旋紧,不应强扭表壳;搬运及安装时应避免碰撞和振动.
3、仪表宜在周围环境温度为-30℃-+60℃相对湿度不大于85%,且振动或被测介质的急剧脉动对读数等无影响的场所下使用.
4、仪表在测量静负荷时,可用至测量上限的3/4,在测量交变负荷时可用至测量上限的2/3,对于瞬间内测量可用至测量上限值.
5、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置.
6、仪表应经常进行检定（至少三个月一次）.
7、仪表在使用过程中应经常保持其干燥和洁净,妥善维护之.
8、使用工作环境振动频率<25HZ,振幅不大于1mm.
9、低压小量程压力表在使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现

示值超差,请先剪开仪表顶部胶塞再使用.
10、在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
11、需用测量高粘度工作介质的仪表,在订货时应注明要求条件如介质类型.

12、需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质.
