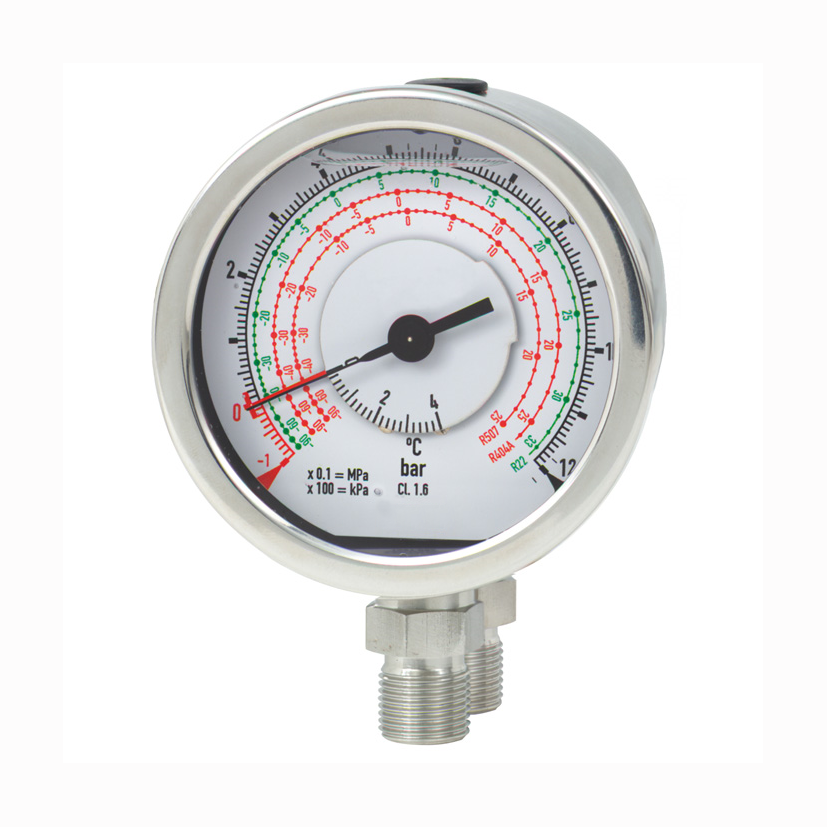

100mm全钢双针双管差压表

产品型号:PMC-EG40A-C120B1-M20E00
产品品牌:PIONEER
表头直径:4.0Inch(100mm)
静压量程:-1~0~12bar
差压量程:0~4 bar
主盘刻度单位:bar
副盘刻度单位:bar
接头及弹性元件材质:SS 304不锈钢
传动元件材质:SS 304不锈钢
静压指针材质:铝制(黑色电泳)
差压指针材质:铝制(红色电泳)
表窗材质:强化玻璃
表壳材质:SS 304不锈钢
精度等级:1.6%f.s
安装方式:径向安装式
压力接口:M20*1.5横向平行双接头

产品介绍
技术参数
选型指引
应用实例

双管差压表

(又名:弹簧管差压表)

一、产品简介

PION^®双管差压表以其功能命名，是专用来测量两个压力系统的压力差值或同一压力系统两个不同测量点处压力差值的专用特殊仪表。差压表的种类较多，目前常用的有双针双管差压表、双膜片式高静差压表以及弹性胶膜片气体微差表等。
双管差压表由两套各自独立的测量系统和指示装置组成，故仪表有一个或两个指针及两个压力接口。双管差压表采用双波登管结构，即两只波登管分别安装在“工”字型支架两侧的对称位置上。“工”字型支架的上下两端分别为活动端和固定端，中间由弹簧片相连接;两只波登管呈平行状态，分别用导管与表壳上的高低压接头相连接;齿轮传动机构直接安装在支架的固定端，并通过拉杆与支架的活动端相连接;度盘则直接固定在齿轮传动机构上。基于感压组件采用两只相同刚度的波登管，因此在同一被测介质下迫使其产生相同的集中力分别作用于活动支架上，由于弹簧片两侧在等力矩作用下不产生挠度，股支架还处于原始位置，这样齿轮传动机构也不动作，使指针仍指在零位。当施加不同压力(一般高压端高于低压端)时，两波登管作用在活动支架上的力则不相等，介质压力迫使测压组件弹性变形，致使两个测压组件（弹簧管）之末端各自产生相应的位移，借助于拉杆齿轮传动机构将位移量予以放大，由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上，由指针偏转后分别指示出个压力系统的压力，并由中间小盘显示出二个压力系统之间的差值。

PION^®双管差压表整体结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同用户的配套安装。

二、产品应用

PION^®双管差压表，适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。还可用来测量流量，液位（如差压式液位计）以及管道、塔设备等的阻力（即两点的压力降）等双管差压表常用于泵进出和过滤器两端的测量差压表安装在过滤器的进口和出口之间时，可以监控过滤器的工作状况。当过滤器内粉尘增多，则气流通过过滤器的压降也会随之增大。当压差达到一定程度，系统就可以提醒用户应该更换滤网，双管差压表也可用于测量制冷设备或压缩机中的差压或两个不同压力，同时测量蒸汽压力和相应的蒸汽温度。
双管差压表除测量压差，还可与节流装置（如孔板、文丘里管等）配合使用，测量流体的流量。这种流量测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。当充满管道的流体，流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加节流件后端静压力降低，在节流件前后产生压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。

PION^®双管不锈钢差压表是安全可靠的压力测量过程中的理想选择，通常应用于：

制造流程行业:
•石化行业
•制浆造纸行业

一般工业行业:
•机械和设备建设行业

医学和生命科学:
•食品饮料行

三、产品特点

1，可选单针双管式或双针双管式。
2，精心设计的亮丽外观,让使用设备显示价值。
3，经济的价格.让您的成本更具竞争力。
4，灵活的安装方式，便于拆卸。
5，众多的压力量程,能更好的适应客户的要求。

四、结构分类

双管差压表系列的结构分类
•单针双管差压表

•双针双管差压表

五、订货需知

订货需知：

订货需要告知我们详细的信息，以便正确的选用合适的仪表，如以下信息：

产品型号

表盘直径

主体材质

测量介质

工作温度

工况环境

安装方式

压力范围

最大静压

接口螺纹

安全警告：

为安全起见，请选择正确型号的产品，如若产品的选择或者使用不当，将可能会导致财产的损失或者人身的伤害，系统的设计者及用户应当完全负责选择正确的产品和按照正确的方法使用产品。

双管差压表 (差压表，双管差压表)
技术参数
表头外径	100mm(4")	150mm(6")
正压量程	0.16、0.25.......6MPa、10MPa
刻度单位	mbar	kPa	bar	psi	MPa
外壳材质	※碳钢(烤漆) ※SUS304不锈钢
指针材质	※铝制(阳极) ※钢制(电泳)
巴登管材质	※磷铜 ※铍铜 ※SUS304不锈钢 ※SUS316不锈钢
机芯材质	※黄铜 ※SUS304不锈钢
接头材质	※黄铜 ※SUS304不锈钢 ※SUS316不锈钢
表盘材质	※铝制(白瓷底漆,特殊规格可定制,医用表可订制夜光盘) ※塑制(注塑成型)
罩圈材质	※铁制喷漆 ※SUS304不锈钢
镜面材质	※PC(聚碳酸酯) ※钢化玻璃 ※安全玻璃
结构样式	※罩壳螺丝锁紧式 ※外卡旋紧式 ※外卡缩口旋紧式
精度等级	4%f.s.	2.5%f.s.	2%f.s.	1.6%f.s.
安装形式	径向安装型		径向后法兰安装型		径向前法兰安装型
接口螺纹	公制螺纹(细牙)		M14*1.5	M16*1.5	M20*1.5
	英制管螺纹(G或PF螺纹)		G1/4	G3/8	G1/2
	英制锥管螺纹(ZG或PT螺纹)		1/4PT	3/8PT	1/2PT
	美制锥螺纹(Z或NPT螺纹)		1/4NPT	3/8NPT	1/2NPT
环境温度	-30~60℃（环境温度持续高于60℃建议外加散热装置)
使用温度	-30~80℃（工作温度持续高于80℃建议外加散热装置)
相对湿度	10%~80%(RH)
防护等级	IP54~IP67(以产品结构决定)
认可标准	GB1226-86/ASME B40.1
安装环境	适应于无酸,碱或对铜合金,不锈钢无腐蚀的工作环境,用于野外或露天的差压表请另外注明.
随机附件	合格证,使用说明
可选项目	*如用于压力脉冲较大可选过压保护器.
	*如需要在停用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关.
适用介质	兼容与不锈钢不起反应的全部气体介质.
	兼容与铜合金不起反应的全部气体介质.
订购须知	1,请注明所需差压表的表头外径尺寸。
	2,请注明所需差压表的量程。
	3,请注明所需差压表的安装形式。
	4,请注明所需差压表的接口类型。
	5,请注明所需差压表量测介质类型,工作温度及环境温度。
外形尺寸（mm）

派尔耐双管差压表选型编码方法

200

M20

1派尔耐产品类别

派尔耐机械式压力表类产品

2.派尔耐产品系列

双管差压表系列产品

3.产品结构样式

罩圈壳体镙丝锁紧式结构(锁螺丝式)

一体罩壳外卡缩口旋紧密封式(一体小旋盖)

一体罩壳外卡旋紧密封式(一体大旋盖)

4.产品主体材质

喷漆铁壳,铜内机及接头

不锈钢壳,铜内机及接头(半钢表).

不锈钢表壳,内机及接头(全钢表).

5.表头尺寸规格

150mm

100mm

6.表窗材质及充液

普通玻璃表窗不充油

安全玻璃表窗不充油

塑质表窗不充油

强化玻璃表窗不充油

7.安装形式

径向前法兰安装式

径向(立式)安装式

8.压力形式

差压

9.压力量程

0~4000

402

0~150

151

0~5

5D0

0~0.35

D35

0~0.01

D01

0~5000

502

0~160

161

0~6

6D0

0~0.4

D04

0~0.02

D02

0~6000

602

0~250

251

0~7

7D0

0~0.5

D05

0~0.03

D03

0~10000

103

0~350

351

0~10

100

0~0.6

D06

0~0.04

D04

0~15000

153

0~400

401

0~15

150

0~0.7

D07

0~0.05

D05

0~16000

163

0~500

501

0~16

160

0~1

1D0

0~0.06

D06

0~25000

253

0~600

601

0~25

250

0~1.5

1D5

0~0.07

D07

0~35000

353

0~700

701

0~35

350

0~1.6

1D6

0~0.1

D01

0~40000

403

0~1000

102

0~40

400

0~2

2D0

0~0.15

D15

0~60000

603

0~1500

152

0~50

500

0~2.5

2D5

0~0.16

D16

0~70000

703

0~1600

162

0~60

600

0~3

3D0

0~0.2

D02

0~100000

104

0~2500

252

0~70

700

0~3.5

3D5

0~0.25

D25

0~200000

204

0~3500

352

0~100

101

0~4

4D0

0~0.3

D03

10.压力单位

in Wat

cmH2O

mH2O

MPa

psi

inHg

atm

mm Wat

cm Wat

N/M2

lbf/in2

mmHg

bar

mmAq

mmH2O

kPa

kgf/cm2

cmHg

cmAq

Torr

inH2O

hPa

mbar

11.精度等级

1.6级

2.0级

2.5级

4.0级

12.接口螺纹类型及规格

G1/2

G12

G3/8

G38

G1/4

G14

M20*1.5

M20

M16*1.5

M16

M14*1.5

M14

1/2NPT

N12

3/8NPT

N38

1/4NPT

N14

1/2PT

P12

3/8PT

P38

1/4PT

P14

13.附加配件

高压测压软管

过压保护器

定位指针

毛细管

无附加配件

14.补充属性

荧光表盘

彩条范围表盘

不锈钢号牌

无配件补充属性
