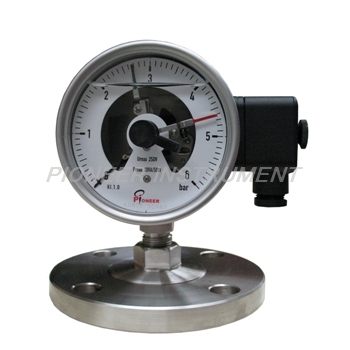

隔膜式电接点压力表

一、产品简介

隔膜式电接点压力表特性:
隔膜式电接点压力表是为使电接点压力表能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及必须避免测量介质直接进入电接点压力表和防止沉淀物积聚且易清洗的场合,因而采用隔离器(隔膜体）与电接点压力表组成一个隔离密闭系统,使电接点压力表的应用范围拓宽,能在各种复杂多变的工业环境下发挥更大的作用.其隔膜结构可有效隔离强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的压力介质,配以毛细管或连接软管还能组成分体隔膜式电接点压力表,能有效解决压力表安装位置的局限.隔膜式电接点压力表设计有上限、下限或同时具有上下限二组开关型接点装置(可选有三组接点装置,接点的常开常闭状态可选),接点装置由设定针(固定触点)和活动触头组成.在压力达到设定值时,由压力表指针配合活动触头的游丝提供动力,使压力表在压力值达到设定的目标数值时活动触头与设定针的固定触点接通或断开,近而发出开关信号或通断控制电路,供作业系统自动控制或发讯用. 派尔耐仪表生产的隔膜式电接点采用进口电接点装置,仪表指示清晰 ,电信号切换可靠,寿命长,工作稳定. 通常隔膜式电接点系列仪表的接点装置因其结构与体积的限制,只能承载较小功率的负荷,一般都经与相应的电气器件（如继电器及接触器等）配套使用,或将信号直接发送至PLC或变频器,即可对被测（控）压力系统实现自动控制和发信（报警）的目的.
隔膜式电接点压力表广泛应用于机械 、化工、石油、冶金、电力、环保、供水、造纸、工程车辆等工业 及民生行业的生产过程自动化控制或机电配套中对流体介质的测量 与控制.隔膜式电接点能完全替代传统的压力开关,压力继电器.
隔膜式一般电接点压力表适用测量对铜和铜合无腐蚀性的气体、液体或蒸汽等压力.为能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上,又相继开发了耐震型,坚固型,耐蚀型,光电型,防爆感应型,等多种类型的产品,其中耐震 隔膜式电接点压力表具有抗介质脉动和冲击载荷,耐环境震动等优异特性,光电型隔膜式电接点压力表具有高可靠性,隔膜式电接点压力表可按客户要求订做特殊规格.
隔膜式系列仪表不仅具有设计新颖,结构可靠,品种规格齐全,动作稳定性好,适应性强的特点外,而且又具有测控并茂,安装简单,维护量小等优点,因此它不是一般无指示,无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表.

二、技术参数

表头外径

※100mm(4.0inch)

※150mm(6.0inch)

安装形式

径向安装型

轴向安装型

轴向前带边安装型

隔膜式电接点压力表常规压力量程(特殊量程可订制)

真空（负压）量程

-0.1~0Mpa(真空型）

-100~0kPa

-760~0mmHg

-30~0InHg

压力真空量程

-0.1～0～0.1Mpa

-0.1～0～0.2Mpa

-0.1～0～0.3Mpa

-0.1～0～0.5Mpa

-0.1～0～0.9Mpa

-0.1～0～1.5Mpa

压力量程

0~1bar/0~14.5psi

0~2bar/0~30psi

0~3bar/0~45psi

0~4bar/0~60psi

0~5bar/0~75psi

0~6bar/0~90psi

0~10bar/0~150psi

0~16bar/0~250psi

0~25bar/0~375psi

0~35bar/0~500psi

0~40bar/0~600psi

0~50bar/0~750psi

0~70bar/0~1000psi

0~100bar/0~1500psi

0~160bar/0~1500psi

0~250bar/0~1500psi

0~350bar/0~5000psi

0~400bar/0~5800psi

0~600bar/0~9000psi

0~700bar/0~10000psi

0~1000bar/0~15000psi

外壳材质

铁壳(电泳)

不锈钢壳1Cr18Ni9Ti

不锈钢SUS304

碳钢壳(烤漆)

罩圈材质

铁制罩圈(喷漆)

铁制罩圈(电镀)

不锈钢1Cr18Ni9Ti

不锈钢SUS304

指针材质

塑制 (注塑一体成型)

铝制(电泳)

钢制(电泳

钢制(喷漆)

波登管材质

磷铜

铍铜

不锈钢SUS304

不锈钢SUS316或316l

机芯材质

黄铜

黄铜 +不锈铁

不锈钢SUS304

　不锈钢SUS304+4F

接头材质

黄铜

不锈钢壳1Cr18Ni9Ti

不锈钢SUS304

不锈钢SUS316

隔膜体材质

不锈钢SUS304

不锈钢SUS316

PP

PTFE

隔膜片材质

不锈钢SUS304

不锈钢SUS316

不锈钢SUS316L

钛合金

哈氏合金

蒙乃尔合金

钽片

氟橡胶

TPFE

4F

不锈钢SUS316喷4F

不锈钢SUS316L喷4F

中间连接材质

黄铜散热器

紫铜散热器

不锈钢SUS304散热器

不锈钢SUS316散热器

刻度单位(可按客户要求订制彩条色标表盘)

Kgf/cm2

MPa

bar

psi

mmHg

kPa

InHg

mbar

刻度盘材质

铝制(白瓷底漆,特殊规格可订制)

塑制

表窗材质

压克力

安全玻璃

钢化玻璃

PC(聚碳酸酯)

触点材质

铜质镀银

银镍合金

银镍合金镀金

纯银

纯金（黄金）

铂金

钨钼合金

金镓合金

触点开关选项

单接点

双接点

双接点

三接点（可按要求订制）

单上限

上下限(上限常开,下限常闭)

双上限(双常开)

三上限(三常开)

单下限

上下限(上限常闭,下限常开)

双下限(双常闭)

三下限(三常闭)

电接点工作电压及电流

U---AC220V～250V,I---1A(MAX)

U---DC24V~DC36V,I---0.6A(MAX)

电接点功率

30W/50VA

电气接口选择

防水防爆接线盒

防水接头引出电缆

航空插头

赫斯曼接头

使用温度

-30~60℃（工作温度持续高于80℃建议外加散热装置)

结构样式

亚克力凸面透明表罩罩圈螺丝锁紧式（普通型）

亚克力凸面透明表罩外卡罩圈旋紧式（普通型）

亚克力凸面透明双密封表罩外卡罩圈旋紧式（充油型）

亚克力凸面透明表罩外卡缩口罩圈旋紧式 （防尘型）

加高壳平面PC透明表窗外卡罩圈旋紧式（平面型）

加高罩壳平面安全玻璃表窗外卡缩口罩圈旋紧式（坚固型）

环境温度

-30~60℃（工作温度持续高于80℃建议外加散热装置)

相对湿度

10%~80%(RH)

精度等级 （不同表径在常温条件下）

4.0"表径2.5%f.s.或1.6%f.s

6.0"表径1.6%f.s.或1.0%f.s

接头镙纹(可按用户要求制做特殊螺纹 仅适用于螺纹连接型隔膜式电接点压力表)

7/16UNF

G1/8(1/8PF)

PT1/8(ZG1/8)

NPT1/8(Z1/8)

G1/4(1/4PF)

PT1/4(ZG1/4)

NPT1/4(Z1/4)

M14*1.5

G3/8(3/8PF)

PT3/8(ZG3/8)

NPT3/8(Z3/8)

M16*1.5

G1/2(1/2PF)

PT1/2(ZG1/2)

NPT1/2(Z1/2)

M20*1.5

防护等级

IP65

隔膜体规格

按GB/T（国标）、JB/T（机械部标）、HG（化工部）三个法兰标准，DIN（德国）、JIS（日本）、ANSI（美国）等法兰标准以编入上述三个标准之中。用户可对法兰标准进行选择，也可以接受用户其它规格的特殊订货,或按图纸加工.

认可标准

GB1226-86/ASME B40.1

安装环境

可适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的气体或气雾的工作环境,用于野外或露天的耐候 隔膜式电接点压力表请另外注明

随机附件

合格证,使用说明

可选项目　

*如用于压力脉冲较大的介质可选取配:缓冲弯管或阻尼器.

*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关

适用介质

铁壳及碳钢壳类:适用于对铜或铜合金无腐蚀,不结晶,不沉淀,低粘度且无爆炸危险的静压气体及液体或蒸气,如空气和水等.
不锈钢壳类:(可充液)适用于对铜或铜合金无腐蚀,不结晶,不沉淀,低粘度且无爆炸危险的静压气体及液体或蒸气.如液压油等.
全不锈钢类:(可充液)与不锈316或316L不发生反应的不结晶,不沉淀,低粘度且无爆炸危险的气体及液体或蒸气.如弱酸,工业废水等.

订购须知

1,请注明所需压力表的表头尺寸.

2,请注明所需压力表的量程.

3,请注明所需压力表的安装形式.

4,请注明所需压力表的接口类型.

5,请注明所需压力表量测介质工作温度.

隔膜表的温度特性:
由于隔膜表的系统内填充了密封液作为压力传递的介质，致使隔膜表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于1.0%/℃，所以隔膜表的温度影响一般是由通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和。
隔膜表的液位差:
尤其对于带软连接管的隔膜表，由于隔膜受压部与通用型压力表安装位置不在同一水平面上，会产生液位差的影响量△P。在精确测量时更应注意。
隔膜表的耐蚀性:
隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)或金属隔膜外被铁氟龙或隔膜体整体喷涂铁氟龙。
法兰材料：不锈钢0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料(316+F4)或隔膜体外喷涂铁氟龙.
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
隔膜液的选择:为保证隔膜表使用可靠性和安全性，应根据不同用途选择合适的密封液

密封液

受压部温度范围

比重g/cm³

膨胀系数1/℃

用途

高粘度硅油

-10～200℃

1.07

0.95×10-³

高温用

低粘度硅油

-30～100℃

0.94

1.08×10-³

一般用

甘油水溶液

-5～100℃

1.27

0.61×10-³

食品用

植物油

-5～100℃

0.93

1.03×10-³

食品用

氟油

-30～150℃

1.93

0.75×10-³

氢、氧

隔膜体选择及连接

隔膜体选取(请叁考压力表附件):

1.镙纹连接式(标准型)(ML)

2.工字法兰连接式(MG)

3.敞开法兰连接式(MF)

4.镙母式(MN)

5.卡箍式(MC)

6.PP隔膜体

7.探入式

8.管道式

中间连接部分选择(请叁考压力表附件):

1.直接式

2.散热器连接式

3.冷凝管连接式

4.阻尼器连接式

5.硬杆连接式

6.软管连接式

7.角形连接式

三、特点

*派尔耐隔膜式电接点压力表配合电接点装置,当压力变化时,经由指针位置的上下移动,进而带动电磁接点的开或关,来控制马达或电磁阀等讯号的动作.
*可选配西德具有磁性的电接点开关,可防止火花烧蚀现象,正常使用情况下,使用寿命可达一百万次以上.
*采用快速动作接点（SNAP ACTIONCONTACT)接离动作精确而且灵敏度高,特别适用于压力变通介质压力脉冲频繁时之操作情况,可避免电接点的开关频繁而损坏设备.
*依据压力介质的不同和使用工作环境之不同,还可选用不锈钢材质的巴登管及内机,外壳.不锈钢材质的巴登管及内机,外壳,可适用于腐蚀性较强的适合不锈钢组件检测的介质和恶劣的外部腐蚀环境中,同时满足激烈震动之场所,介质压力脉冲频繁的工作环境中,使用寿命耐久,长期间使用精度准确,可靠性较好!也可以选用充液式的,有充甘油和充硅油,依客户要求而定,充液可以起到阻尼做用,有效减轻工作设备对压力表内机的震动力影响,在动力压力脉冲频繁的工作环境中,也可防止过压或瞬间降压引起的对压力表指针的冲击,同时也能有效保证在强震环境下仪表能可靠工作!
*连杆簧片(LEAF SPRING)配合磁石(MAGNET)所提供之磁力矩(MAGNETIC MOMENT),具备快速动作(SNAP ACTION)之功效,能快速准确传递讯号,以及时控制设备,以确保设备系统正常工作!
*接触点铆钉对铆钉(RIVET TO RIVET)的组合方式,加上连杆簧片(LEAF SPRING)的快速动作,可使接触点不易焦黑积碳,进而达到快速接合及脱离的目的,能确保设备能够被有效控制.
*进口型接点搭配专用红宝石轴承的优点,为运作力矩小,抗传导,绝缘佳,提供快速接点开关最佳的灵敏度和安全性.专用红宝石轴承,因其硬度超群,更有耐磨损的优点,可有效延长使用寿命.
*加装保护地线可防止漏电流产生,对接点开关多层保护,更可延长使用寿命.
*双接点以上,设定间距可小于10mm以下,可提供更宽广,便利的设定空间.
*本产品之电压,电流特性稳定,用于PLC控制时可直接使用,既方便又安全.
*非接触型接点开关,特别用于石油化工工业,可防止接触点直接撞击开关所产生的电气火花现象.
*精度高,运行稳定,可靠,设定范围宽,使用简便,灵活,体积小,重量轻,有多种压力接口方式,适合在多种场合用.
*性价比高,机械式电接点压力表与电子式产品价位相比更经济.

四、外形接构

五、选型

※普通型电接点压力表:

适用于测量对铜和铜合金无腐蚀作用气体和液体的压力和真空,同时可直接用于压力控制,或控制发讯,测量无结晶,不沉淀,无爆炸危险的流体介质的压力,且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.
※充油型（耐震型）电接点压力表:

用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力.该产品最大的特点是能在剧烈震动的机床或设备中能够正常测压.抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.
※真空型电接点压力表:

量测静压,对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的负压力.且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.
※压力真空型电接点压力表:

量测静压,对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的正负压力.且需对被测（控）压力系统实现自动控制和发信（报警）的目的的
※全不锈钢型电接点压力表:

测量无爆炸危险,有一定腐蚀性、非凝固或非结晶的各种流体介质的压力且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.可代用一般电接点压力表.
※全不锈钢充油型（耐蚀耐震)电接点压力表:

测量无爆炸危险,有一定腐蚀性、非凝固或非结晶的各种流体介质的压力,能在剧烈震动的机床或设备中能够正常测压.抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.可代用一般电接点压力表.
※隔膜型电接点压力表:

测量无爆炸危险,介质压力脉冲频繁,长时间处于工作状态,有一定腐蚀性、凝固或结晶的各种流体介质的压力且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.
※微压型电接点压力表:

主要应用于量测KPa级压力,测量对铜不腐蚀的微压和负压,适现场指示0.5Kg/cm2以下之微弱气液体压力.且需对被测（控）压力系统实现自动控制和发信（报警）的目的的.（超低微压请选用本公司的数显微压电接点压力表）

※坚固型电接点压力表:

主要应用于易发生碰撞或对仪表可靠性要求较高的工作环境．

六、应用

*隔膜式电接点压力表广泛应用于木工机械(热压机);泡塑机械,如发泡机(保丽龙生产设备);橡塑机械如橡胶硫化机;注塑机械,如电线注塑机,塑胶注射成型机;制鞋机械,如压底机,油墨机械如油墨研磨机;楼宇二次供水等工业自动化设备及系统, 隔膜式电接点压力表采用先进的焊接技术和精密的测漏工艺制作而成 ,现已被诸多客户认用,质量稳定,价格合理,欢迎选购!

七、使用与维护

1、隔膜式电接点最大通过的电流不允许超过1A（安培）,否则仪表损坏自负.
2、仪表应应垂直安装,安装时应使用扳手旋紧,不应强扭表壳;搬运及安装时应避免碰撞和振动.
3、仪表宜在周围环境温度为-30℃-+60℃相对湿度不大于85%,且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影响的场所下使用.
4、仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查,并进行试动作.
5、耐震电接点压力表在调节给定值时,须借助一字槽螺丝批或专用旋具进行.
6、仪表在测量静负荷时,可用至测量上限的3/4,在测量交变负荷时可用至测量上限的2/3,对于瞬间内测量可用至测量上限值.
7、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置.
8、仪表应经常进行检定（至少三个月一次）.
9、仪表在使用过程中应经常保持其干燥和洁净,妥善维护之.
11、使用工作环境振动频率<25HZ,振幅不大于1mm. 若振动过大时应用引压管引出安装到无强振环境中．长期强振可能会使仪表的触头因长期接触不良而损坏．
12、低压小量程压力表在使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现

示值超差,请先剪开仪表顶部胶塞再使用.
13、在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
14、需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质.

15、需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质.
