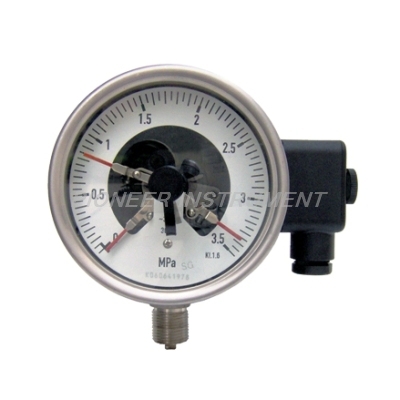

坚固型电接点压力表

一、产品简介

坚固型电接点压力表特性：
 PION^®坚固型电接点压力表设计有上限、下限或同时具有上下限二组开关型接点装置(可选有三组接点装置,接点的常开常闭状态可选)，接点装置由设定针(固定触点)和活动触头组成.在压力达到设定值时,由压力表指针配合活动触头的游丝提供动力,使压力表在压力值达到设定的目标数值时活动触头与设定针的固定触点接通或断开,近而发出开关信号或通断控制电路,供作业系统自动控制或发讯用. PION^®坚固型电接点压力表采用进口电接点装置,仪表指示清晰,电信号切换可靠,寿命长,工作稳定. PION^®坚固型电接点压力表采用全密封结构,在表壳采用高强度不锈钢材料,表窗采用高强度的安全玻璃,平面结构能有效防止外部碰撞或强列冲击致使仪表损坏,通常坚固型电接点压力表系列的接点装置因其结构与体积的限制,只能承载较小功率的负荷,一般都经与相应的电气器件（如继电器及接触器等）配套使用，或将信号直接发送至PLC或变频器,即可对被测（控）压力系统实现自动控制和发信（报警）的目的。
 PION^®坚固型电接点压力表系广泛应用于机械 、化工、石油、冶金、电力、环保、供水、造纸、工程车辆等工业 及民生行业的生产过程自动化控制或机电配套中对流体介质的测量与控制. PION^®电接点能完全替代传统的压力开关,压力继电器.
 PION^®坚固型电接点压力表系适用测量对铜和铜合无腐蚀性的气体、液体或蒸汽等压力.为能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上又相继开发了耐震型,耐蚀型,隔膜型,光电型,防爆感应型,等多种类型的产品,其中耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境震动等优异特性,光电型具有高可靠性,并可按客户要求订做特殊规格的电接点压力表.
 PION^®坚固型电接点压力表系列不仅具有设计新颖，结构可靠,品种规格齐全,动作稳定性好,适应性强的特点外,而且又具有测控并茂,安装简单,维护量小等优点.因此它不是一般无指示,无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表.

二、产品特点

*压力表配合电接点装置,当压力变化时,经由指针位置的上下移动,进而带动电磁接点的开或关,来控制马达或电磁阀的动作.
*可选配西德具有磁性的电接点开关,可防止火花烧蚀现象，正常使用情况下,使用寿命可达一百万次以上。
*采用快速动作接点（SNAP ACTION CONTACT)接离动作精确而且灵敏度高,特别适用于介质压力脉冲频繁时之操作情况,可避免电接点的开关频繁而损坏设备。
*依据压力介质的不同和使用工作环境之不同,还可选用不锈钢材质的巴登管及内机 、外壳,并可选择充油型在表壳内部充油.不锈钢材质的巴登管及内机、外壳,可适用于腐蚀性较强的适合不锈钢组件检测的介质和恶劣的外部腐蚀环境中.充油可同时满足激烈震动之场所,介质压力脉冲频繁的工作环境.使用寿命耐久,长期间使用精度准确 高,可靠性好!充液可以起到阻尼做用,有效减轻工作设备对压力表内机的震动力影响,在动力压力脉冲频繁的工作环境中 也可防止过压或瞬间降压引起的对压力表指针的冲击，同时也能有效保证在强震环境下仪表能可靠工作!
*连杆簧片(LEAF SPRING)配合磁石(MAGNET)所提供之磁力矩(MAGNETIC MOMENT),具备快速动作(SNAP ACTION)之功效,能快速准确传递讯号,以及时控制设备,以确保设备系统正常工作!
*接触点铆钉对铆钉(RIVET TO RIVET)的组合方式,加上连杆簧片(LEAF SPRING)的快速动作,可使接触点不易焦黑积碳,进而达到快速接合及脱离的目的,能确保设备能够被有效控制.
*进口型接点搭配专用红宝石轴承的优点,为运作力矩小,抗传导,绝缘佳,提供快速接点开关最佳的灵敏度和安全性.专用红宝石轴承,因其硬度超群,更有耐磨损的优点,可有效延长使用寿命.
*加装保护地线可防止漏电流产生,对接点开关多层保护,更可延长使用寿命.
*双接点以上,设定间距可小于10mm以下,可提供更宽广,便利的设定空间.
*本产品之电压,电流特性稳定,用于PLC控制时可直接使用,既方便又安全。
*非接触型接点开关,特别用于石油化工工业,可防止接触点直接撞击开关所产生的电气火花现象。
*精度高,运行稳定可靠,设定范围宽,使用简便灵活,体积小重量轻,有多种压力接口方式,适合在多种场合用.
*性价比高,机械式电接点压力表与电子式产品价位相比更经济。

三、 产品选型

※普通坚固电接点压力表：
 PION^®普通坚固电接点压力表用于测量静态或动态,对铜和铜合金无腐蚀性,且无爆 炸危险,不结晶,不沉淀,低粘度的 流体介质压力,并需要在测量范围内给定压力点发出开关信号（报警）,对被测量的压力实现自动化控制的压力系统或压力设备。
※真空坚固型电接点压力表：
 PION^®真空坚固型电接点压力用于测量静态或动态,对铜和铜合金无腐蚀性,且无爆 炸危险,不结晶,不沉淀,低粘度的 流体介质之负压或粗真空,并需要在测量范围内给定压力点发出开关信号（报警）,对被测量的压力实现自动化控制的负压系统或真空设备。
※压力真空坚固型电接点压力：
 PION^®压力真空坚固型电接点压力表用于测量静态或动态,对铜和铜合金无腐蚀性,且无爆 炸危险,不结晶,不沉淀,低粘度的 流体介质之正负压，要求能在同一块仪表上指示正负压力,并需要在测量范围内给定压力点发出开关信号（报警）,对被测量的压力或负压实现自动化控制的系统或设备。
※全不锈钢电接点压力表：
 PION^®全不锈钢电接点压力表用于测量静 态或动态,与不锈钢不起反应,且无爆炸危险,不结晶,不沉淀,低粘度但具有强烈震动的 流体介质压力,并需要在测量范围内给定压力点发出开关信号（报警）,对被测量的压力实现自动化控制的压力系统或压力设备.该产品最大的特点是表壳全密封结构,并在壳体内部充入减液体,使仪表能在剧烈震动的机床或设备中能够正常测压，仪表抗震等级为V.H.4和V.H.5,可以适用于量测激烈震动,介质压力脉冲频繁,长时间处于工作状态的机械和设备。
※全不锈钢充油型（耐蚀耐震)电接点压力表：
 PION^®充油坚固型电接点压力表：用于测量动态或脉动,与不锈钢不起反应,且无爆 炸危险,不结晶,不沉淀,低粘度但具有强烈震动的 流体介质压力,并需要在测量范围内给定压力点发出开关信号（报警）,对被测量的压力实现自动化控制的压力系统或压力设备.该产品最大的特点是表壳全密封结构,并在壳体内部充入减液体,使仪表能在剧烈震动的机床或设备中能够正常测压，仪表抗震等级为V.H.4和V.H.5,可以适用于量测激烈震动,介质压力脉冲频繁,长时间处于工作状态的机械和设备。

四、产品应用

 PION^®坚固型电接点压力表广泛应用于木工机械(热压机);泡塑机械,如发泡机(保丽龙生产设备);橡塑机械如橡胶硫化机;注塑机械,如电线注塑机,塑胶注射成型机;制鞋机械,压底机,油墨机械如油墨研磨机;楼宇二次供水等工业自动化设备及系统,PIONEER坚固型电接点压力表采用先进的焊接技术和精密的测漏工艺制作而成,现已被诸多客户认用,质量稳定,价格合理,欢迎选购!

五、使用与维护

1.坚固型电接点压力表最大通过的电流不允许超过1A（安培），否则仪表损坏自负。
2.仪表应应垂直安装，安装时应使用扳手旋紧，不应强扭表壳；搬运及安装时应避免碰撞和振动。
3.仪表宜在周围环境温度为-30℃-+60℃相对湿度不大于85%，且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影 响的场所下使用。
4.仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查，并进行试动作。
5.耐震电接点压力表在调节给定值时，须借助一字槽螺丝批或专用旋具进行。
6.仪表在测量静负荷时，可用至测量上限的3/4，在测量交变负荷时可用至测量上限的2/3，对于瞬间内测量可用至测量上限值。
7.在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置。
8.仪表应经常进行检定（至少三个月一次）。
9.仪表在使用过程中应经常保持其干燥和洁净，妥善维护之。
11.使用工作环境振动频率<25HZ，振幅不大于1mm。 若振动过大时应用引压管引出安装到无强振环境中．长期强振可能会使表的触头因长期接触不良而损坏．
12.低压小量程压力表在使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差，仪表指示值不回零位或出现示值超差，请先剪开仪表顶部胶塞再使用。
13.在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
14.需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。
