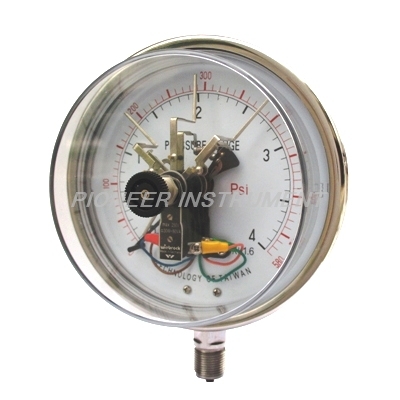

150mm全不锈钢三接点压力表
产品品牌:PIONEER
表头直径:6.0Inch(150mm)
压力量程:0~4MPa/0~580psi
刻度单位:MPa/psi
外壳材质:不锈钢(SUS304)
主体材质:接液部分SUS316
传动元件材质:不锈钢SUS304
弹性元件材质:波登管(不锈钢SUS316)
接点开关:三上限(三常开),30W/50VA(220~250V)
接点材质:镀金接点,宝石轴承(德国wiebrock)
罩圈材质:不锈钢(SUS304)
表窗材質:凸面透明亚克力表罩
表盘材质:铝制(双刻度Mpa黑ψ红)
指针材质:铝制(黑色)
密封件材质:硅胶
結構樣式:焊接一体式结构
引线方式:防水接头电缆引出(线长1M)
精度等级:1.6%f.s.
接头镙纹:G1/2或1/2PT
安装方式:径向
<link href="/type=text/css" rel="stylesheet" />
电接点压力表
(又名:压力表继电器,电触点压力表,压力表式压力开关)
|
|||||||
一、产品简介 |
|||||||
PIONEER电接点压力表特性: PIONEER电接点压力表广泛应用于机械 、化工、石油、冶金、电力、環保、供水、造纸、工程車輛等工业 及民生行業的生产过程自動化控制或机电配套中對流體介質的测量 與控制.PIONEER电接点能完全替代传统的压力开关,压力继电器.
PIONEER一般电接点压力表适用测量对铜和铜合无腐蚀性的气体、液体或蒸汽等压力。为能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上,又相继开发了耐震型,堅固型,耐蚀型,隔膜型,光電型,防爆感应型,等多种类型的产品,其中耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境震动等优异特性 ,光电型具有高可靠性,PIONEER并可按客户要求订做特殊规格的 电接点压力表. |
|||||||
二、技术参数 |
|||||||
表头外径 |
|||||||
※100mm(4.0inch) |
※150mm(6.0inch) |
||||||
安装形式 |
|||||||
径向安装型 |
径向后法兰安装型 |
轴向安装型 |
轴向前带边安装型 |
||||
轴向中带边安装型 |
轴向加支架 |
||||||
电接点压力表常规压力量程(特殊量程可订制) |
|||||||
真空(负压)量程 |
|||||||
-0.1~0Mpa(真空型) |
-100~0kPa |
-760~0mmHg |
-30~0InHg |
||||
压力真空量程 |
|||||||
-0.1~0~0.1Mpa |
-0.1~0~0.2Mpa |
-0.1~0~0.3Mpa |
-0.1~0~0.5Mpa |
||||
-0.1~0~0.9Mpa |
-0.1~0~1.5Mpa |
|
|||||
压力量程 |
|||||||
0~1bar/0~14.5psi |
0~2bar/0~30psi |
0~3bar/0~45psi |
0~4bar/0~60psi |
||||
0~5bar/0~75psi |
0~6bar/0~90psi |
0~10bar/0~150psi |
0~16bar/0~250psi |
||||
0~25bar/0~375psi |
0~35bar/0~500psi |
0~40bar/0~600psi |
0~50bar/0~750psi |
||||
0~70bar/0~1000psi |
0~100bar/0~1500psi |
0~160bar/0~1500psi |
0~250bar/0~1500psi |
||||
0~350bar/0~5000psi |
0~400bar/0~5800psi |
0~600bar/0~9000psi |
0~700bar/0~10000psi |
||||
0~1000bar/0~15000psi |
|
|
|
||||
外壳材质 |
|||||||
铁壳(电泳) |
不锈钢壳1Cr18Ni9Ti | 不锈钢SUS304 | 碳钢壳(烤漆) | ||||
指针材质 |
|||||||
塑制 (注塑一体成型) |
铝制(电泳) | 钢制(电泳 | 钢制(喷漆) | ||||
波登管材质 |
|||||||
磷铜 | 铍铜 | 不锈钢SUS304 | 不锈钢SUS316或316l | ||||
机芯材质 |
|||||||
黄铜 |
黄铜 +不锈铁 | 不锈钢SUS304 | |||||
接头材质 |
|||||||
黄铜 |
不锈钢壳1Cr18Ni9Ti | 不锈钢SUS304 | 不锈钢SUS316 | ||||
刻度单位(可按客户要求订制彩条色标表盘) |
|||||||
Kgf/cm2 |
MPa | bar | psi | mmHg | kPa | InHg | mbar |
刻度盘材质 |
|||||||
铝制(白瓷底漆,特殊规格可订制) |
塑制 | ||||||
罩圈材质 |
|||||||
铁制罩圈(喷漆) |
铁制罩圈(电镀) | 不锈钢1Cr18Ni9Ti | 不锈钢SUS304 | ||||
表窗材质 |
|||||||
压克力 |
安全玻璃 | 钢化玻璃 | PC(聚碳酸酯) | ||||
触点材质 |
|||||||
铜质镀银 | 银镍合金 | 银镍合金镀金 | 纯银 | 纯金(黄金) | 铂金 | 钨钼合金 | 金镓合金 |
触点开关选项 |
|||||||
单接点 | 双接点 | 双接点 | 三接点(可按要求订制) | ||||
单上限 | 上下限(上限常开,下限常闭) | 双上限(双常开) | 三上限(三常开) | ||||
单下限 | 上下限(上限常闭,下限常开) | 双下限(双常闭) | 三下限(三常闭) | ||||
电接点工作电压及电流 |
|||||||
U---AC220V~250V,I---1A(MAX) | U---DC24V~DC36V,I---0.6A(MAX) | ||||||
电接点功率 |
|||||||
30W/50VA |
|||||||
电气接口选择 |
|||||||
防水防爆接线盒 | 防水接头引出电缆 | 航空插头 | 赫斯曼接头 | ||||
使用温度 |
|||||||
-30~60℃(工作温度持续高于80℃建议外加散热装置) |
|||||||
结构样式 |
|||||||
亚克力凸面透明表罩罩圈螺丝锁紧式(普通型) |
亚克力凸面透明表罩外卡罩圈旋紧式(普通型) |
||||||
亚克力凸面透明双密封表罩外卡罩圈旋紧式(充油型) |
亚克力凸面透明表罩外卡缩口罩圈旋紧式 (防尘型) |
||||||
加高壳平面PC透明表窗外卡罩圈旋紧式(平面型) |
加高罩壳平面安全玻璃表窗外卡缩口罩圈旋紧式(坚固型) |
||||||
环境温度 |
|||||||
-30~60℃(工作温度持续高于80℃建议外加散热装置) |
|||||||
相对湿度 |
|||||||
10%~80%(RH) |
|||||||
精度等级 |
|||||||
不同表径在常温条件下: |
|||||||
4.0"表径2.5%f.s.或1.6%f.s |
6.0"表径1.6%f.s.或1.0%f.s |
||||||
接头镙纹(可按用户要求制做特殊螺纹) |
|||||||
7/16UNF |
G1/8(1/8PF) |
PT1/8(ZG1/8) |
NPT1/8(Z1/8) |
||||
G1/4(1/4PF) |
PT1/4(ZG1/4) |
NPT1/4(Z1/4) |
M14*1.5 |
||||
G3/8(3/8PF) |
PT3/8(ZG3/8) |
NPT3/8(Z3/8) |
M16*1.5 |
||||
G1/2(1/2PF) |
PT1/2(ZG1/2) |
NPT1/2(Z1/2) |
M20*1.5 |
||||
防护等级 |
|||||||
IP65 |
|||||||
认可标准 |
|||||||
GB1226-86/ASME B40.1 |
|||||||
安装环境 |
|||||||
可适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的气体或气雾的工作环境,用于野外或露天的耐候 电接点压力表请另外注明 |
|||||||
随机附件 |
|||||||
合格证,使用说明 |
|||||||
可选项目 |
|||||||
*如用于压力脉冲较大的介质可选取配:缓冲弯管或阻尼器。 *如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关 |
|||||||
适用介质 |
|||||||
铁壳及碳钢壳类:(不充液)适用于对铜或铜合金无腐蚀,不结晶,不沉淀,低粘度且无爆炸危险的静压气体及液体或蒸气,如空气和水等。 |
|||||||
订购须知 |
|||||||
1,请注明所需压力表的表头尺寸。 2,请注明所需压力表的量程。 3,请注明所需压力表的安装形式。 4,请注明所需压力表的接口类型。 5,请注明所需压力表量测介质工作温度。 |
|||||||
三、特点 |
|||||||
*压力表配合电接点装置,当压力变化时,经由指针位置的上下移动,进而带动电磁接点的开或关,来控制马达或电磁阀等讯号的动作。 |
|||||||
四 、外型结构 |
|||||||
|
|||||||
五、选型 |
|||||||
※普通型电接点压力表:
适用于测量对铜和铜合金无腐蚀作用气体和液体的压力和真空,同时可直接用于压力控制,或控制发讯,测量无结晶,不沉淀,无爆炸危险的流体介质的压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。
用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力。该产品最大的特点是能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。
量测静压,对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的负压力.且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。
量测静压,对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的正负压力.且需对被测(控)压力系统实现自动控制和发信(报警)的目的的
测量无爆炸危险,有一定腐蚀性、非凝固或非结晶的各种流体介质的压力且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。可代用一般电接点压力表.
测量无爆炸危险,有一定腐蚀性、非凝固或非结晶的各种流体介质的压力,能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。可代用一般电接点压力表.
测量无爆炸危险,介质压力脉冲频繁,长时间处于工作状态,有一定腐蚀性、凝固或结晶的各种流体介质的压力且需对被测(控)压力系统实现自动控制和发信(报警)的目的的. 主要应用于量测KPa级压力,测量对铜不腐蚀的微压和负压,适现场指示0.5Kg/cm2以下之微弱气液体压力.且需对被测(控)压力系统实现自动控制和发信(报警)的目的的。(超低微压请选用本公司的数显微压电接点压力表) ※坚固型电接点压力表: 主要应用于易发生碰撞或对仪表可靠性要求较高的工作环境. |
|||||||
六、应用 |
|||||||
*PIONEER电接点压力表广泛应用于木工机械(热压机);泡塑机械,如发泡机(保丽龙生产设备);橡塑机械如橡胶硫化机;注塑机械,如电线注塑机,塑胶注射成型机;制鞋机械,如压底机,油墨机械如油墨研磨机;楼宇二次供水等工业自动化设备及系统,PIONEER电接点压力表采用先进的焊接技术和精密的测漏工艺制作而成 ,现已被诸多客户认用,质量稳定,价格合理,欢迎选购! |
|||||||
七、使用与维护 |
|||||||
1、PIONEER电接点最大通过的电流不允许超过1A(安培),否则仪表损坏自负。
示值超差,请先剪开仪表顶部胶塞再使用。 15、需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质。 |
|||||||
