光电式电接点压力表

一、产品简介

派尔耐光电式电接点压力表特性：
派尔耐光电式电接点压力表用以指示和控制被测介质压力的变化，属于电子仪表技术领域。主要由指示仪表及控制器二部分组成。指示仪表包括压力表组件、刻度盘、上、下限遮片及上、下限控制指标。其特征是在上、下限控制指针上分别安装光电传感开关,光电传感开关通过仪表内置控制板放大开关信号传记递给仪表内置的固态继电器输出开关信号。本光电电接点压力表使用电压范围宽,能抗机械振动,控制点无跳跃、滞后；控制精度高，灵敏度高，无触点飞弧而烧毁触点现象,工作性能可靠，使用寿命长，开关信号由仪表配套的固态继电器输出，信号稳定，固态继电器的设计寿命为108次，性价比高，是同类产品无可比拟的！
光电电接点压力表具有抗环境振动，介质脉动和冲击载荷特性。仪表指示清晰、稳定、电信号切换可靠。适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量，除指示功能外，还具有上下限二位可调信号控制。
仪表采用非接触式电接点，其设定接点上应用了光电传感开关，光电传感装置采用远红外对管的开关原理，实现传感控制功能，构成无接点信号切换装置。当压力表所量测的压力达到设定值时，发出电信号，通过控制电路，输出开关量信号，实现自动控制或报警功能。故仪表灵敏 度极高，响应快速，控制精度高，无滞后、跳跃现象。采用光电无触点信号切换，无电弧，无接点蚀损现象，故使用寿命长，开关特性优良。仪表输出开信号可靠,无误动作或不动作.

二、技术参数

表头外径: ※100mm(4.0inch)  ※150mm(6.0inch)

安装形式: ※径向安装型   ※径向后法兰安装型  ※轴向安装型  ※轴向前带边安装型  ※轴向中带边安装型  ※轴向加支架

电接点压力表常规压力量程(特殊量程可订制)

真空（负压）量程

-0.1~0Mpa(真空型）

-100~0kPa

-760~0mmHg

-30~0InHg

压力真空量程

-0.1～0～0.1Mpa

-0.1～0～0.2Mpa

-0.1～0～0.3Mpa

-0.1～0～0.5Mpa

-0.1～0～0.9Mpa

-0.1～0～1.5Mpa

压力量程

0~1bar/0~14.5psi

0~2bar/0~30psi

0~3bar/0~45psi

0~4bar/0~60psi

0~5bar/0~75psi

0~6bar/0~90psi

0~10bar/0~150psi

0~16bar/0~250psi

0~25bar/0~375psi

0~35bar/0~500psi

0~40bar/0~600psi

0~50bar/0~750psi

0~70bar/0~1000psi

0~100bar/0~1500psi

0~160bar/0~1500psi

0~250bar/0~1500psi

0~350bar/0~5000psi

0~400bar/0~5800psi

0~600bar/0~9000psi

0~700bar/0~10000psi

0~1000bar/0~15000psi

刻度单位(可按客户要求订制彩条色标表盘 及多刻度表盘)

Kgf/cm2

外壳材质:※不锈钢SUS304 ※不锈钢SUS16

指针材质:※钢制(喷漆)

波登管材质:※磷铜 ※铍铜          ※不锈钢SUS304   ※不锈钢SUS316或316l

机芯材质:※黄铜  ※不锈钢SUS304

接头材质:※黄铜  ※不锈钢SUS304 ※不锈钢SUS316

表盘材质:※铝制(白瓷底漆,特殊规格可订制)

罩圈材质:※不锈钢SUS304※不锈钢SUS316

表窗材质:※压克力

电气接口:※防水防爆接线盒 ※防水接头引出电缆 ※航空插头 ※赫斯曼接头

结构样式:※凸面透明双密封表罩外卡罩圈旋紧式（充油型）   ※凸面透明表罩外卡缩口罩圈旋紧式 （防尘型）

使用温度:-30~80℃（工作温度持续高于80℃建议外加散热装置)

环境温度:-30~60℃（ 环境温度持续高于60℃建议外加通风装置)

相对湿度:10%~80%(RH)

防护等级:IP65

认可标准:GB1226-86/ASME B40.1

触点材质:※红外传感开关感应,固态继电器输出

光电式电接点压力表工作电压: DC24V或AC220V～250V(交流供电本公司提供求220~250V#DC24V电源适配器)

光电式电接点压力表继电器负荷: ※U---AC220V～250V,I---3A(MAX)  U---DC24V~DC36V,I---1.5A(MAX)

触点开关选项

精度等级:

不同表径在常温条件下:

4.0"表径2.5%f.s.或1.6%f.s

6.0"表径1.6%f.s.或1.0%f.s

接头镙纹(可按用户要求制做特殊螺纹)

G3/8(3/8PF)

PT3/8(ZG3/8)

NPT3/8(Z3/8)

M16*1.5

G1/2(1/2PF)

PT1/2(ZG1/2)

NPT1/2(Z1/2)

M20*1.5

安装环境:可适应对铜合金,电镀件,不锈钢无腐蚀的 流体介质,用于野外或露天的耐候型光电电接点压力表请另外注明.

随机附件:合格证,使用说明

可选项目:　

*如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器。

*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关

*如需要防爆型请加装防爆隔离栅

适用介质:

不锈钢壳类 光电电接点压力表:(可充液)适用于对铜或铜合金无腐蚀,不结晶,不沉淀,低粘度且无爆炸危险的静压气体及液体或蒸气.如液压油等。
全不锈钢类光电电接点压力表:(可充液)与不锈316或316L不发生反应的不结晶,不沉淀,低粘度且无爆炸危险的气体及液体或蒸气.如弱酸,工业废水等。

订购须知:

1,请注明所需光电式电接点压力表的表头尺寸.

2,请注明所需光电式电接点压力表的量程及刻度单位.

3,请注明所需光电式电接点压力表的安装形式.

4,请注明所需光电式电接点压力表的接口类型.

5,请注明所需光电式电接点压力表量测介质工作温度.

6,请注明所需光电式电接点压力表接点的初始状态.

7,请注明所需光电式电接点压力表供电电压.

三、特点

*采用红外光电开关,可防止火花烧蚀现象,正常使用情况下,使用寿命可达一百万次以上。
*接点动作快速,接离动作精确而且灵敏度高,特别适用于压力化大,介质压力脉冲频繁情况,可避免电接点的开关频繁而损坏设备.
*依据压力介质的不同和使用工作环境之不同,还可选用不同材质之仪表,以满足客户之需求.
*红外光电开关配合内置进口固态继电器,接点具备快速动作之功效,能准确传递讯号,以及时控制设备,以确保设备系统正常工作!
*接点搭配专用红宝石轴承的优点,为运作力矩小,抗传导,绝缘佳,提供快速接点开关最佳的灵敏度和安全性.专用红宝石轴承,因其硬度超群,更有耐磨损的优点,可有效延长使用寿命.
*加装保护地线可防止漏电.
*双接点以上,设定间距可小于10mm以下,可提供更宽广,便利的设定空间.
*本产品之电压,电流特性稳定,用于PLC控制时可直接使用,既方便又安全.
*非接触型接点开关,特别用于石油化工工业,可防止接触点直接撞击开关所产生的电气火花现象.
*精度高,运行稳定,可靠,设定范围宽,使用简便,灵活,体积小,重量轻,有多种压力接口方式,适合在多种场合用.
*性价比高,光电式电接点压力表比普通机械式电接点压力表更可靠,比电子式电接点压力表价格更经济.

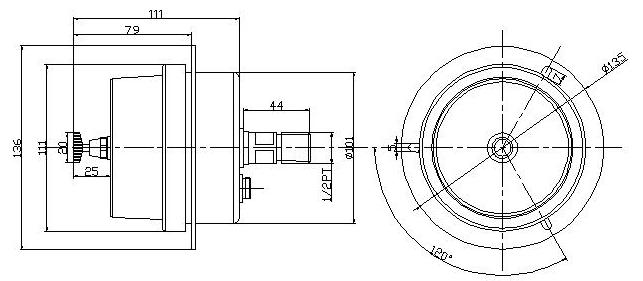

四 、外型结构

五、电气接线

红:DC24V+(交流220V电压下使用,仪表电源可接本公司配套AC220V#DC24V电源适配器)

棕:DC24V-(交流220V电压下使用,仪表电源可接本公司配套AC220V#DC24V电源适配器)

白:高点开关(订货时请注意标明常开还是常闭)

黄:公共线

蓝:低点开关 (订货时请注意标明常开还是常闭)

六、选型

※普通型光电式电接点压力表:

适用于测量对铜和铜合金无腐蚀作用气体和液体的压力和真空,同时可直接用于压力控制,或控制发讯,测量无结晶,不沉淀,无爆炸危险的流体介质的压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.
※充油型)耐震型)光电式电接点压力表:

用于测量对铜和铜合金无腐蚀性,为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.
※真空型光电式电接点压力表:

用于量测静压,对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的负压力.且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.
※压力真空型光电式电接点压力表:

用于量测静压，对铜和铜合金无腐蚀性,无爆炸性,无结晶,不沉淀的气体或液体的正负压力.且需对被测(控)压力系统实现自动控制和发信(报警)的目的的
※全不锈钢型光电式电接点压力表:

用于测量无爆炸危险,有一定腐蚀性、非凝固或非结晶的各种流体介质的压力且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.不锈钢材质的巴登管及内机,外壳,可适用于腐蚀性较强的适合不锈钢组件检测的介质和恶劣的外部腐蚀环境中,同时满足激烈震动之场所,介质压力脉冲频繁的工作环境中,使用寿命耐久,长期间使用精度准确，可靠性较好!
※全不锈钢充油型（耐蚀耐震)光电式电接点压力表:

用于测量无爆炸危险,有一定腐蚀性,非凝固或非结晶的各种流体介质的压力,能在剧烈震动的机床或设备中能够正常测压.抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁,长时间处于工作状态的机械和设备压力,且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.全不锈钢充油式的光电电接点压力表,表壳内充硅油,充液可以起到阻尼做用,有效减轻工作设备对压力表内机的震动力影响,在动力压力脉冲频繁的工作环境中,也可防止过压或瞬间降压引起的对压力表指针的冲击,同时也能有效保证在强震环境下仪表能可靠工作.
※隔膜型光电式电接点压力表:

用于测量无爆炸危险,介质压力脉冲频繁,长时间处于工作状态,有一定腐蚀性、凝固或结晶的各种流体介质的压力且需对被测(控)压力系统实现自动控制和发信(报警)的目的的.

七、应用

*派尔耐光电式电接点压力表广泛应用于木工机械(热压机);泡塑机械,如发泡机(保丽龙生产设备);橡塑机械如橡胶硫化机;注塑机械,如电线注塑机,塑胶注射成型机;制鞋机械,如压底机;油墨机械如油墨研磨机,楼宇二次供水等工业自动化设备及系统,派尔耐光电式电接点压力表采用先进的焊接技术和精密的测漏工艺制作而成,现已被诸多客户认用,质量稳定,价格合理,欢迎选购!

八、使用与维护

1、派尔耐光电式电接点最大通过的电流不能超过最大允许电流,否则仪表损坏自负.
2、仪表应应垂直安装,安装时应使用扳手旋紧,不应强扭表壳,搬运及安装时应避免碰撞和振动.
3、仪表宜在周围环境温度为-30℃-+60℃相对湿度不大于85%,且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影响的场所下使用.
4、仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查,并进行试动作.
5、耐震电接点压力表在调节给定值时,须借助一字槽螺丝批或专用旋具进行.
6、仪表在测量静负荷时,可用至测量上限的3/4，在测量交变负荷时可用至测量上限的2/3,对于瞬间内测量可用至测量上限值.
7、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置.
8、仪表应经常进行检定（至少三个月一次）.
9、仪表在使用过程中应经常保持其干燥和洁净，妥善维护之.
11、使用工作环境振动频率<25HZ，振幅不大于1mm, 若振动过大时应用引压管引出安装到无强振环境中,长期强振可能会使仪表的触头因长期接触不良而损坏．
12、低压小量程压力表在使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现

示值超差,请先剪开仪表顶部胶塞再使用.
13、在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
14、需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质.
