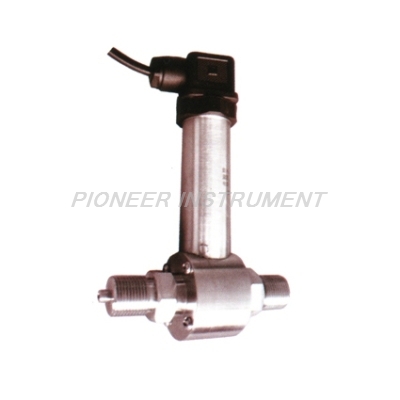

防腐差压变送器 |
一、产品简介 |
防腐差压变送器选用高准确度、高稳定性双隔离金属膜片的力敏芯片，经严格精密的温度补偿、信号放大、V/I转换，将压差、流量等参数可靠的转换成工业标准的4mA～20mA或0mA～10mA信号输出，可和工业仪表连接，实现生产过程中对腐蚀性介质差压及液位流量的精确测量，广泛用于石油、化工、冶金、电力、轻纺、环保等领域。 |
二、技术参数 |
| 量程 | Kpa | 0~10,100,500,7000 | 压力形式 | 差压 | | Mpa | 0-2,0~7 | 输出信号(mA) | 4~20mA (1-5V)二线制 | | 0~10mA (1-5V)三线制 | | 显示方式 | 配套2次表头显示 | 安装方式 | 立式安装 | | 精度等级(%FS) | 0.1% | 0.3% | 0.5% | 工作电压(V) | DC+12~36(标定值为+24) | 非线性迟滞 重复性(%FS) | ≤0.1 | ≤0.3 | ≤0.5 | 长期稳定性 (%FS/年) | ≤0.1或≤0.2 | | 补偿温度(℃ | -20~+60 | | 零点漂移 (%FS/4h) | ≤0.05 | ≤0.3 | ≤0.5 | 工作温度(℃) | -20~+85 | | 过载能力(%) | 扩散硅传感器过压300%, 陶瓷压阻式传感器不能过压 | 零点及灵敏 度温度漂移 (%FS/℃) | ≤0.01 | ≤0.03 | ≤0.05 | 负载电阻(Ω) | R=(U-12.5)/0.02-RD 其中:U为电源电压 RD为电缆内阻 | | 阻尼(秒) | 依2次表头显示设定 | 寿命(次) | >1*108压力循环(@25℃) | 响应时间 (10~90%) | ≤1 | 壳体材质 | 铝合金 | | 膜片材质 | SUS316L | | 测量介质 | 与316L兼容的压力介质 | 密封件材质 | 四氟橡胶 | | 连接镙纹 | M20*1.5或按客户要求 | 防爆类型 | 本安防爆型 | | 防护等级 | IP67 | 防暴等级 | ExibⅡCT6 |
|
|
三、特点 |
●双面316L金属膜片，防腐性好
●测量范围宽：0～35kPa～7MPa
●准确度高：优于0.1％
●稳定性好：≤0.1％FS/年，≤0.01％FS/℃
●补偿温度范围宽：0℃~+80℃
●抗干扰设计
●体积小巧，安装方便
●本安防爆 |
四 、外型结构 |
|
五、电气线路 |
|
六、应用 |
我司生产的智能工业数示压力变送器广泛用于航天、航空等军事工程、石油、化工、冶金、电力、水文、地质、铁路、环保、气象、计量、科研、自动化仪表制造和生产过程检测与控制系统。适用于各种气体、液体的表压、差压、负压、绝对压的静态及动态测量。 |
七、使用与维护 |
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。 |
