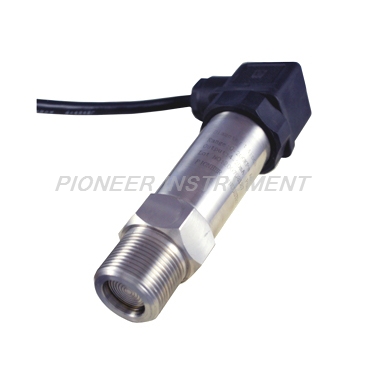

平膜压力变送器

产品名称:平膜压力变送器
产品型号:CYB-15系列
量程范围:0~10kpa......100Mpa(表压/绝压/负压)
传感器类型:扩散硅压力传感器
传感器壳体材质:外壳SUS304不锈钢
传感器膜片材质:外壳SUS316不锈钢
环境温度:-20~+65℃
介质温度:-10~0~70℃
输出信号:4~20mA/0~10mA/0~10V
供电电源:+12V~36V(DC)
精度等级:0.1~0.3%F.S
电气接口:赫斯曼接线口
安装方式:径向(管道安装式)
压力接口:平膜外螺纹接口(可按客户要求订制）

产品介绍
技术参数
选型指引
应用实例

平膜型压力变送器

一、产品简介

平膜型压力变送器是采用进口的高精度、高稳定性的带不锈钢隔离膜片的压阻式传感器和高性能专用放大电路板装入不锈钢壳体组成。传感器经计算机自动测试并用激光调阻工艺进行全温度范围的零点和满量程补偿，使其具有优良的温度特性和良好的灵敏度线性。传感器被设计为带不锈钢隔离膜片的全不锈钢体，可适用于浓度较高的粘稠介质。标准信号输出，抗干扰能力强，适用于远距离传输。

二、技术参数

量程	Kpa	0～10、100……1000			压力形式	表压,绝压
	Mpa	0～2、20……200			输出信号(mA)	4～20 mA (1～5V) 二线制 0～10 mA (0～5V) 三线制
精度等级		0.1%	0.3%	0.5%	工作电压(V)	DC+12~36(标定值为+24)
非线性迟滞重复性(%FS)		≤0.1	≤0.3	≤0.5	长期稳定性 (%FS/年)	≤0.1或≤0.3
零点漂移 (%FS/4h)		≤0.1	≤0.3	≤0.5	工作温度(℃)	-20~+85
					过载能力(%)	300
零点及灵敏度温度漂移 (%FS/℃)		≤0.005	≤0.03	≤0.05	负载电阻(Ω)	R=(U-12.5)/0.02-RD 其中:U为电源电压 RD为电缆内阻
寿命(次)		>1*108压力循环(@25℃)			补偿温度（℃）	-20～＋80
阻尼(秒)		0~32可调			存储温度（℃）	-40～＋80
响应时间 (10~90%)		≤1			壳体材质	SUS304或铝合金
					膜片材质	SUS316L
测量介质		与316L兼容的所有腐蚀性或非腐蚀性介质			密封件材质	四氟橡胶
连接镙纹		M20*1.5或按客户要求定制			防爆类型	本安防爆型
防护等级		IP65			防暴等级	ExibⅡCT6

三、特点

●测量范围宽：0～10Kpa～100Mpa
●精度高：优于0.1%FS
●稳定性好：≤0.1%FS/年
●抗电磁干扰设计，适合恶劣使用环境
●防腐蚀性强：316L不锈钢
●本安防爆

四、外型结构

五、接线图

六、应用

　PIONEER平膜型压力变送器广泛应用于冶金、电力、、石油、化工、医药、食品、轻纺、水利、地质等领域对腐蚀性气体、液体、蒸汽及高粘度，粘稠液体的表压、绝压、负压的测量和控制，如树脂，硅油，甘油等。

七、使用与维护

⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。
