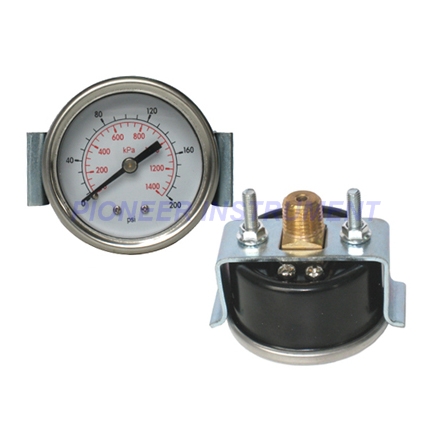

一般压力表

(又名:普通压力表或气压表)

一、产品简介

     一般压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能.在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用.

二、技术参数

表头外径:

※25mm

(1.0inch)

※40mm

(1.5inch)

※50mm(2.0inch)

※63mm(2.5inch)

※76mm(3.0inch)

※100mm(4.0inch)

※150mm(6.0inch)

※150mm(6.0inch)

安装形式:

径向安装型(AT)

径向后法兰安装型(CT)

轴向安装型(BT)

轴向前(法兰)带边安装型(DT)

轴向加支架

轴向 前边(法兰)加支架

轴向平法兰(无孔)加支架

常规压力量程(特殊量程可订制):

常规量程:0~0.6bar(MIN)---0~600bar(MAX)

负压量程:0~－0.5bar/0~－0.05MPa(MIN)---0~－1bar/0~－0.1MPa(MAX)

压力真空量程:-0.5~0~0.5bar(MIN)--- -0.1~0~40bar(MAX)

外壳材质:

铁壳

(镀铬)

铁壳

(电泳)

铁壳

(喷漆)

碳钢壳

(喷漆)

不锈钢壳1Cr18Ni9Ti

不锈钢壳

SUS304

塑壳

(PP)

塑壳

(ABS)

指针材质 ：   ※塑制(注塑一体成型)    ※铝制(电泳)        ※ 钢制(电泳)  ※钢制(喷漆)

巴登管材质 ： ※磷铜  ※铍铜          ※不锈钢1Cr18Ni9Ti  ※不锈钢SUS304  ※不锈钢SUS316  ※不锈钢SUS316L

机芯材质 ：   ※黄铜  ※黄铜 +不锈铁  ※不锈钢SUS304      ※不锈钢SUS316

接头材质：   ※黄铜  ※不锈钢SUS304  ※不锈钢SUS316      ※不锈钢SUS316l

刻度盘材质：铝制(白瓷底漆,特殊规格可订制)或塑制表盘（注射成型）。

罩圈材质 ： ※铁制罩圈(电镀)  ※不锈钢1Cr18Ni9Ti ※不锈钢SUS304 ※塑壳罩圈

镜面材质 ： ※压克力  ※安全玻璃  ※钢化玻璃  ※PC(聚碳酸酯)

使用温度 ：-30~60℃（工作温度持续高于80℃建议外加散热装置)

环境温度：-30~60℃（工作温度持续高于80℃建议外加散热装置)

相对湿度：10%~80%(RH)

防护等级：IP54~IP67（依产品结构样式定）

认可标准：GB1226-86/ASME B40.1

安装环境：可适应于对铜合金,电镀件,不锈钢无腐蚀的工作环境.

随机附件：合格证,使用说明

刻度单位:

Kpa

(千帕)

MPa

(兆帕)

bar

(巴)

psi

(磅)

mbar

(毫巴)

mmH2O

(毫米水柱)

bf/inch²

(磅力/平方英吋)

mmAq

(毫米水柱)

mmWater

(毫米水柱)

mmHg

(毫米汞柱)

cmHg

(厘米汞柱)

InHg

(英寸汞柱)

torr

托

kgf/cm²

(千克力/平方厘米)

结构样式

罩圈壳体压紧结构

罩圈壳体加衬圈压紧结构

平面塑面丝口旋入结构

弧形塑面丝口旋入结构

平面塑面内嵌压紧结构

弧面塑面内嵌压紧结构

塑面卡扣内嵌压紧结构

塑面表窗内丝外扣壳体旋紧结构

罩圈壳体镙丝锁紧式

罩圈壳体加衬圈镙丝锁紧式

罩圈连体法兰镙丝锁紧式

罩圈连体法兰加衬圈镙丝锁紧式

壳体连体法兰塑面内嵌式

一体旋压滚边结构

两体旋压滚边结构

精度等级 ：（一般压力表各尺寸表径在常温条件下的精度）

1.0"表径5%.f.s.或4.0%f.s.

1.5"表径4%.f.s.或2.0%f.s.

2.0"表径2.5%f.s.

2.5"表径2.5%f.s.或1.6%f.s

3.0"表径2.5%f.s.或1.6%f.s

4.0"表径1.6%f.s.或1.0%f.s

6.0"表径1.6%f.s.或1.0%f.s

8.0"表径1.6%f.s.或1.0%f.s

接头镙纹：(列表中为本公司产品的标准规格,可按用户要求制做特殊螺纹,如公制螺纹,G螺纹,NPT螺纹及其它非标螺纹)

1.5"表径：1/8PT(ZG1/8)

2.0"表径：1/4PT(ZG1/4)

2.5"表径：1/4PT(ZG1/4)

3.0"表径：3/8PT(ZG3/8)

4.0"表径：3/8PT(ZG3/8)

6.0"表径：1/2PT(ZG1/2)

可选项目：

*如用于压力脉冲较大的介质可选取配缓冲弯管或阻尼器.

*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关.

*如采用管道安装(AT)时,可选配45#钢焊接底座,压力表开关及缓冲弯管,可成套供应.

*如采用面板安装(DT或ET)时,可选配压力表专用测压软管,及压力表开关.

适用介质 ：

充油压力表可用于量测与铜合金不起反应,且不结晶,不凝固,无爆炸危险,且非毒的,非高粘稠的全部流体体介质.

订购须知 ：

1,请注明所需压力表的表头尺寸.

2,请注明所需压力表的量程范围.

2,请注明所需压力表的结构样式.

3,请注明所需压力表的安装形式.

4,请注明所需压力表的接口类型.

5,请注明所需压力表量测介质工作温度与安装的环境温湿度.

三、特点

1,多种材质,有众多的选择.

2,精心设计的亮丽外观,让使用设备显示价值.

3,经济的价格.让您的成本更具竞争力.

4,灵活的安装方式,便于拆卸.

5,众多的压力量程,能更好的适应客户的要求.

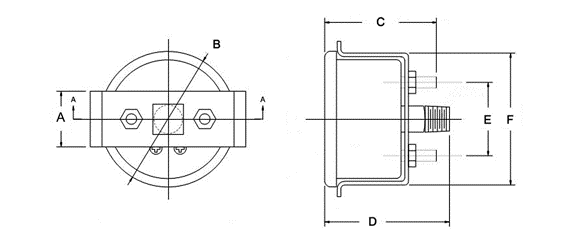

四、尺寸结构(mm)

五、选型

一般气压表：适用于安装在对仪表外壳无腐蚀性的环境中,测量无无爆炸危险,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体,气体或蒸汽等流体介质的压力,一般常用于气压或水压量测中.

一般真空表：适用于安装在对仪表外壳无腐蚀性的环境中,测量无无爆炸危险,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽等流体介质的负压真空,有时也称负压表.

一般压力真空表：适用于安装在对仪表外壳无腐蚀性的环境中,测量无无爆炸危险,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽等流体介质的压力及真空,本表能在同一块仪表上正负压连程显示,也称压力真空连程计.

六、应用

   PIONEER生产的一般压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空.广泛应用于机械 、石油、化工、冶金、矿山、电力生产中,测量对铜及铜合金无腐蚀性介质的压力.如气源处理、 气压三联件,气动设备,点胶设备,打气泵,汽车迷你打气泵,空压机等工业系统的压力监测.

七、使用与维护

⑴仪表必须垂直：安装时应使用扳手旋紧,不应强扭表壳；运输时应避免碰撞.
⑵仪表使用宜在周围环境温度为-25~55℃.
⑶使用工作环境振动频率<25HZ,振幅不大于1mm.
⑷使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现示值超差,请先打开仪表顶部的注油孔让仪表内部与大气接通.
⑸仪表使用范围,应在上限的1/3～2/3之间,一般静压不超过满量程的2/3,动态压力不超过满量程的1/2.
⑹在测量高温介质或粘稠介质时请注意另行说明.
⑺仪表应经常进行检定(至少每半年一次)
⑻需用测量腐蚀性介质的仪表,在订货时应注明要求条件,如被测压力介质类型材质.
