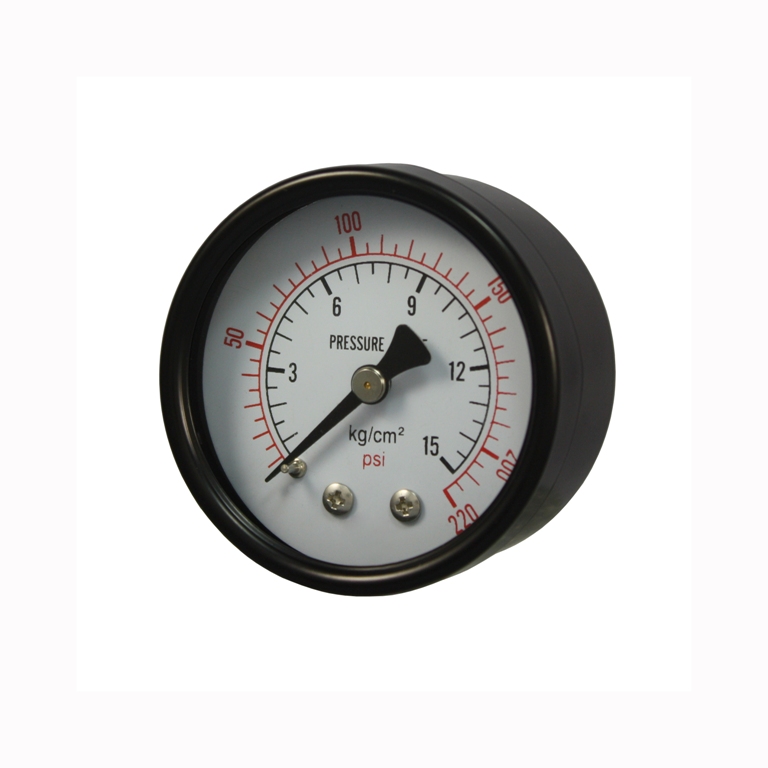

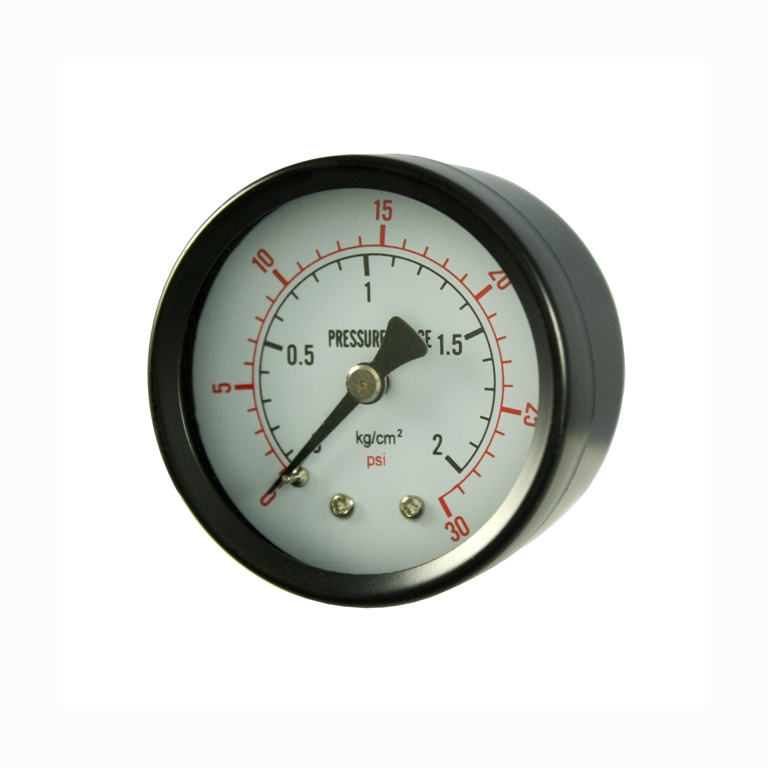

40mm轴向气压表
产品类型:机械式压力仪表类
产品系列:一般压力表系列
表头直径:40mm(1.5")
结构样式:罩圈壳体压紧式
表壳材质:铁壳喷漆
罩圈材质:铁壳喷漆
传动元件材质:铜合金(黄铜机芯)
弹性元件材质:铜合金(巴登管)
接头材质:铜合金
表窗材质:玻璃
填充液体:无
表盘材质:铝制(白瓷底色)
指针材质:钢制(黑色电泳)
安装方式:轴安装式
压力形式:表压(相对压力)
压力量程:0~220psi&0~15kgf/cm2
刻度单位:psi(红)&kgf;/cm2 (黑)
接口镙纹1/8PT
精度等级:2.5%f.s
一般压力表
(又名:普通压力表或气压表)
产品简介
一般压力表是指以弹簧管为弹性元件敏感元件，以大气为零点基准测量压力的仪表。一般压力表属于就地指示型压力表,就地显示压力的大小。在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具高机械强度以及生产方便， 维护简单，经济实用等特性，使得机械式压力表得到越来越广泛的应用。一般行业内把精确度等级等于或低于1.0级，表体不充油的压力表、真空表及压力真空表统称为一般压力表(在本公司产品体系中将真空表独立为一个系列)。
工作原理
一般压力表是通过表内的敏感元件--经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,并将弹性形变产生的位移量放大,通过传动机构来指示实际压力大小。
当被测介质通过接口部件进入弹性敏感元件（弹簧管）内腔时，波登管受压后形成的类线性弹性形变，在被测介质压力的作用下其自由端会产生相应的位移，位移通过自由端上的连杆带动齿轮传动放大机构，将波登管的弹性形变转换为旋转运动，由齿轮组件将波登管位移量转换并放大为对应的转角位移，与转角位移同步的仪表指针发生偏转，配合仪表上的刻度盘，指示出被测介质的压力。
产品结构
一般压力表主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。一般压力表的接口支撑部件,包括带有连接螺纹的接口部件、仪表外壳和罩壳；测量机构是由单圈或多圈波登管（弹簧管）构成，是波登管的核心部件；传动放大机构由齿轮传动机构和杆机构组成，担负着将弹簧管自由端的位移转换放大的重任，是一般压力表的关键部件；示数装置则由刻度盘和指针组成。
波登管类型
一般压力表的波登管通常采用冷作硬化型材料（常用材料是铜合金）,在退火状态下具有很高的可塑性,经冷作加工硬化及定性处理后获得很高的弹性和强度.
一般压力表的波登管分为两件样式：C型波登管和螺旋管波登管
0~100bar以下的一般压力表都采用C型波登管,C型波登管敏感元件截面显椭圆形,测量介质的压力作用在波登管的内侧,这样波登管椭圆截面会趋于圆形截面.由于波登管微小变形,形成一定的环应力.此环应力会使波登管向外延伸.由于弹性波登管头部没有固定,其就会产生小小变形,再由机芯放大转换偏转力到指针近而指示压力.
高于100bar的一般压力表都采用螺旋管波登管,利用螺旋管的弯曲变化或扭转变形,使波登管向外延伸,产生变形,再由机芯放大转换偏转力到指针近而指示压力.
产品应用
PIONEER可以按用户要求订制各种量程规格的一般压力表,现已广泛适用于消防、供水、水电、家用电器、气动工具，液气系统等工业领域中,它外观精致,质优价廉.
常见安装方式
A 径向(立式)安装式
B 轴向(背式)安装式
C 径向前法兰安装式
D 径向后法兰安装式
E 轴向中法兰安装式
F 轴向前法兰安装式
G 轴向支架安装式
H 轴向前法兰加支架安装式
I 径向侧向安装式
G 径向倒向安装式
安装事项
1.安装前应核对仪表的型号、规格、精度等级是否符合仪表使用要求。检查仪表的接头螺纹和安装的阴螺纹是否一致。
2.压力表应垂直安装，倾斜度一般不大于30°，并力求与测量点保持同一水平，以免带来指示误差。
3.安装后，在无压力的情况下，观测指针是否在零位或紧靠盘止钉，否则不宜使用。
4.测量蒸汽压力时，压力表下端应装有环形管，使用中有水来传递蒸汽压力，以免高温蒸汽冲入弹簧管内，影响仪表精度，或不慎使焊锡熔化，造成仪表测漏，发生事故或烫伤人。
使用事项
1.工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
2.检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3.工作环境应无腐蚀性气体。
4.使用时应缓慢打开阀门，使压力慢慢升到工作位置。 若突然打开阀门，如压力失控，超过测量上限，会造成弹簧管被打坏、变形或造成扇齿脱牙而使仪表失去功能。
5.使用完毕后，应缓慢卸压，不要使指针猛然降至零位，这样指针回撞在盘止钉上，会将指针打弯甚至打断。
维护事项
1.仪表要按规定要求进行检定或维修。
2.拆下来的仪表应存放在防尘、干燥、无腐蚀的环境中。
|
技术参数 |
|||||||
|
表头外径: ※40mm(1.5") ※50mm(2.0") ※63mm(2.5") ※76mm(3.0") ※100mm(4.0") ※150(6.0") ※200(8.0") |
|||||||
|
一般压力表常规压力量程(可订制特殊量程 及刻划范围色标): |
|||||||
|
kgf/cm2 & psi 刻划 |
|||||||
|
0~0.5kgf/cm2&0~7psi |
0~1kgf/cm2&0~15psi |
0~2kgf/cm2&0~30psi |
0~3kgf/cm2&0~45psi |
||||
|
0~4kgf/cm2&0~60psi |
0~5kgf/cm2&0~75psi |
0~6kgf/cm2&0~90psi |
0~7kgf/cm2&0~100psi |
||||
|
0~10kgf/cm2&0~150psi |
0~15kgf/cm2&0~225psi |
0~20kgf/cm22&0~300psi |
0~25kgf/cm2&0~360psi |
||||
|
0~35kgf/cm2&0~520psi |
0~50kgf/cm2&0~750psi |
0~70kgf/cm2&0~1000psi |
0~100kgf/cm2&0~1500psi |
||||
|
0~150kgf/cm2&0~2250psi |
0~250kgf/cm2&0~3750psi |
0~350kgf/cm2&0~5200psi |
0~400kgf/cm2&0~6000psi |
||||
|
0~600kgf/cm2&0~9000psi |
0~700kgf/cm2&0~10000psi |
0~1000kgf/cm2&0~15000psi |
0~1500kgf/cm2&0~22500psi |
||||
|
MPa & psi 刻划 |
|||||||
|
0~0.05MPa&0~7psi |
0~0.1MPa&0~15psi |
0~0.2MPa&0~30psi |
0~0.3MPa&0~45psi |
||||
|
0~0.4MPa&0~60psi |
0~0.5MPa&0~75psi |
0~0.6MPa&0~90psi |
0~0.7MPa&0~100psi |
||||
|
0~1.0MPa&0~150psi |
0~1.5MPa&0~225psi |
0~2.0MPa&0~300psi |
0~2.5MPa&0~360psi |
||||
|
0~3.5MPa&0~520psi |
0~5MPa&0~750psi |
0~7MPa&0~1000psi |
0~10MPa&0~1500psi |
||||
|
0~15MPa&0~2250psi |
0~25MPa&0~3750psi |
0~35MPa&0~5200psi |
0~40MPa&0~5800psi |
||||
|
0~60MPa&0~9000psi |
0~70MPa&0~10000psi |
0~100MPa&0~15000psi |
0~150MPa&0~22500psi |
||||
|
bar & psi 刻划 |
|||||||
|
0~0.5bar&0~7psi |
0~1bar&0~15psi |
0~2bar&0~30psi |
0~3bar&0~45psi |
||||
|
0~4bar&0~60psi |
0~5bar&0~75psi |
0~6bar&0~90psi |
0~7bar&0~100psi |
||||
|
0~10bar&0~150psi |
0~15bar&0~225psi |
0~20bar&0~300psi |
0~25bar&0~360psi |
||||
|
0~35bar&0~520psi |
0~50bar&0~750psi |
0~70bar&0~1000psi |
0~100bar&0~1500psi |
||||
|
0~150bar&0~2250psi |
0~250bar&0~3750psi |
0~350bar&0~5200psi |
0~400bar&0~5800psi |
||||
|
0~600bar&0~9000psi |
0~700bar&0~10000psi |
0~1000bar&0~15000psi |
0~1500bar&0~22500psi |
||||
|
外壳材质 |
|||||||
|
铁壳 (喷漆) |
铁壳 (电泳) |
铁壳 (镀铬) |
碳钢壳 (喷漆) |
不锈钢壳1Cr18Ni9Ti |
不锈钢壳 SUS304 |
塑壳 (PP) |
塑壳 (ABS) |
|
刻度单位: |
|||||||
|
MPa (兆帕) |
bar (巴) |
Kpa (千帕) |
mbar (毫巴) |
mmHg (毫米汞柱) |
cmHg (厘米汞柱) |
kgf/cm2 (千克力/平方厘米) |
|
|
mmAq (毫米水柱) |
mH2O (毫米水柱) |
mmWater (毫米水柱) |
InHg (英寸汞柱) |
torr 托 |
psi (磅) |
bf/inch2 (磅力/平方英吋) |
|
|
指针材质: ※塑制 (注塑一体成型) ※铝制(电泳) ※钢制(电泳) ※钢制(喷漆) |
|||||||
|
巴登管材质: ※磷铜 ※铍铜 ※不锈钢1Cr18Ni9Ti ※不锈钢SUS304 ※不锈钢SUS316 ※不锈钢SUS316L |
|||||||
|
刻度盘材质: ※铝制(白瓷底漆,特殊规格可订制) ※塑制 |
|||||||
|
机芯材质: ※黄铜 ※黄铜 +不锈铁 ※不锈钢SUS304 |
|||||||
|
接头材质: ※黄铜 ※不锈钢SUS304 ※不锈钢SUS316 ※不锈钢SUS316L |
|||||||
|
罩圈材质: ※铁制罩圈(电镀) ※不锈钢1Cr18Ni9Ti ※不锈钢SUS304 ※塑壳罩圈 |
|||||||
|
镜面材质: ※PC(聚碳酸酯) ※压克力 ※安全玻璃 ※钢化玻璃 |
|||||||
|
使用温度: -30~60℃（工作温度持续高于80℃建议外加散热装置) |
|||||||
|
环境温度: -30~60℃（环境温度持续高于80℃建议外加通风降温系统) |
|||||||
|
相对湿度: 10%~80%(RH) |
|||||||
|
防护等级: IP54~IP67 |
|||||||
|
认可标准: ※GB1226-2010 ※ASME B40.1 |
|||||||
|
安装环境: 可适应于对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候压力表请另外注明. |
|||||||
|
随机附件: 合格证,使用说明 |
|||||||
|
精度等级 (常温条件) |
1.5"表径 |
2.0"表径 |
2.5"表径 |
3.0"表径 |
4.0"表径 |
6.0"表径 |
8.0"表径 |
|
2.5%f.s. |
2.5%f.s. |
2.5或1.6%f.s |
2.5或1.6%f.s |
1.6或1.0%f.s |
1.6或1.0%f.s |
1.6或1.0%f.s |
|
|
接头镙纹(列表中为本公司产品的标准规格,可按用户要求制做特殊螺纹) |
|||||||
|
螺纹制式 |
1.5"表径 |
2.0"表径 |
2.5"表径 |
3.0"表径 |
4.0"表径 |
6.0"表径 |
8.0"表径 |
|
公制螺纹 |
M10,M12 |
M12,M14 |
M12,M14 |
M14,M16 |
M14,M16,M20 |
M14,M16,M20 |
M14,M16,M20 |
|
PT螺纹 |
1/8PT |
1/8,1/4PT |
1/8,1/4PT |
1/4,3/8PT |
3/8,1/2PT |
3/8,1/2PT |
3/8,1/2 PT |
|
G螺纹 |
G1/8 |
G1/8,1/4 |
G1/8,1/4 |
G1/4,3/8 |
G 3/8,1/2 |
G 3/8,1/2 |
G 3/8,1/2 |
|
NPT螺纹 |
1/8NPT |
1/8,1/4NPT |
1/8,1/4 NPT |
1/4,3/8 NPT |
3/8,1/2 NPT |
3/8,1/2 NPT |
3/8,1/2 NPT |
|
气管接咀 |
4,6mm |
6,8mm |
6,8,10mm |
6,8,10mm |
8,10,12mm |
8,10,12mm |
8,10,12mm |
|
结构样式: ※ 罩圈壳体压紧结构 ※ 罩圈壳体加衬圈压紧结构
※ 壳体连体法兰塑面内嵌式 ※ 罩圈壳体加衬圈镙丝锁紧式 ※ 罩圈连体法兰镙丝锁紧式
※ 罩圈连体法兰加衬圈镙丝锁紧式 ※ 塑面内嵌压紧结构
※ 塑面表窗内丝外扣壳体旋紧结构 ※ 两体旋压滚边结构 |
|||||||
|
安装形式: ※ 径向安装型 ※ 径向侧装型 ※ 径向倒装型 ※ 径向前法兰安装型 ※ 径向后法兰安装型 ※ 轴向安装型 ※ 轴向加支架安装型 ※ 轴向前边安装型 ※ 轴向前边支架安装型 ※ 轴向无孔法兰加支架安装型 |
|||||||
|
可选项目: *如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器. *如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关. *如采用管道安装(AT)时,可选配45#钢焊接底座,压力表开关及缓冲弯管,可成套供应. *如采用面板安装(DT或ET)时,可选配压力表专用测压软管,及压力表开关. |
|||||||
|
适用介质: 一般压力表可用于量测与铜合金不起反应,且不结晶,不凝固,无爆炸危险,且非毒的,非高粘稠的全部 流体体介质. |
|||||||
|
订购须知: 1,请注明所需压力表的表头尺寸. 2,请注明所需压力表的量程范围. 2,请注明所需压力表的结构样式. 3,请注明所需压力表的安装形式. 4,请注明所需压力表的接口类型. 5,请注明所需压力表量测介质工作温度与安装的环境温湿度. |
|||||||
|
四 、外型 尺寸 |
|||||||
|
|
|||||||
| A | B | C | D | E | F | G | H |
|
派尔耐 一般压力表选型编码方法 |
1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|||||||||
|
PM |
N |
- |
BY |
C |
60 |
E |
A |
- |
B |
040 |
M |
6 |
- |
N12 |
0 |
0 |
||||||||
|
1派尔耐产品类别 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
派尔耐机械式压力表类产品 |
PM |
|||||||||||||||||||||||
|
2.派尔耐产品系列 |
||||||||||||||||||||||||
|
一般压力表系列产品 |
N |
|||||||||||||||||||||||
|
3.产品结构样式 |
||||||||||||||||||||||||
|
塑面内丝扣底壳旋入结构(冷媒表结构) |
AS | |||||||||||||||||||||||
|
塑面内嵌结构(嵌入式) |
AQ | |||||||||||||||||||||||
|
塑面压紧环丝扣旋入压紧结构(过程表结构) |
AY | |||||||||||||||||||||||
|
罩圈壳体压紧结构(压紧式) |
BY | |||||||||||||||||||||||
|
罩圈壳体镙丝锁紧式结构(锁螺丝式) |
BL | |||||||||||||||||||||||
|
罩圈壳体连体法兰镙丝锁紧结构(连体法兰边式) |
BF | |||||||||||||||||||||||
|
罩圈壳体丝扣旋紧结构 |
BS | |||||||||||||||||||||||
|
一体旋压滚边式结构(一体滚边式) |
GY | |||||||||||||||||||||||
|
两体旋压滚边结构(两体滚边式) |
GL | |||||||||||||||||||||||
| 一体罩壳外卡缩口旋紧式(一体小旋盖) | XY | |||||||||||||||||||||||
|
两体罩壳外卡缩口旋紧式(两体小旋盖) |
XL | |||||||||||||||||||||||
|
两体罩壳外卡结构(两体大旋盖) |
XD | |||||||||||||||||||||||
|
一体罩壳外卡式(一体大旋盖) |
XT | |||||||||||||||||||||||
|
4.产品主体材质 |
||||||||||||||||||||||||
|
塑质表壳,铜内机及接头. |
A | |||||||||||||||||||||||
|
塑质表壳,不锈钢内机及接头. |
B | |||||||||||||||||||||||
|
喷漆铁壳,铜内机及接头. |
C | |||||||||||||||||||||||
|
电镀铁壳,铜内机及接头. |
D | |||||||||||||||||||||||
|
不锈钢壳,铜内机及接头(半钢表). |
F | |||||||||||||||||||||||
|
不锈钢表壳,内机及接头(全钢表). |
G | |||||||||||||||||||||||
|
加强不锈钢表壳,内机及接头(316). |
H | |||||||||||||||||||||||
|
铝质外壳,铜机芯及接头. |
J | |||||||||||||||||||||||
|
铝质外壳,不锈钢机芯及接头. |
K | |||||||||||||||||||||||
|
5.表头尺寸规格 |
||||||||||||||||||||||||
|
250mm |
99 |
127mm |
50 |
90mm |
35 |
66mm |
26 |
30mm |
12 | |||||||||||||||
|
150mm |
60 |
95mm |
37 |
70mm |
27 |
40mm |
15 | |||||||||||||||||
|
160mm |
63 |
100mm |
40 |
76mm |
30 |
50mm |
20 | |||||||||||||||||
|
200mm |
80 |
114mm |
45 |
80mm |
31 |
63mm |
26 |
|||||||||||||||||
|
6.表窗材质及充液 |
||||||||||||||||||||||||
|
安全玻璃表窗充硅油 |
K |
强化玻璃表窗充甘油 |
F |
塑质表窗不充油 |
A |
|||||||||||||||||||
|
安全玻璃表窗充氟油 |
L |
强化玻璃表窗充硅油 |
G |
塑质表窗充甘油 |
B |
|||||||||||||||||||
|
普通玻璃表窗不充油 |
M |
强化玻璃表窗充氟油 |
H |
塑质表窗充硅油 |
C |
|||||||||||||||||||
|
普通玻璃表窗充甘油 |
N |
安全玻璃表窗不充油 |
I |
塑质表窗充氟化油 |
D |
|||||||||||||||||||
|
|
|
安全玻璃表窗充甘油 |
J |
强化玻璃表窗不充油 |
E |
|||||||||||||||||||
|
7.安装形式 |
||||||||||||||||||||||||
|
轴向偏心安装式 |
Q |
轴向前法兰支架安装式 |
F |
径向(立式)安装式 |
A | |||||||||||||||||||
|
轴向偏心前法兰安装式 |
R |
径向后法兰安装式 |
G |
轴向(卧式)安装式 |
B | |||||||||||||||||||
|
轴向偏心支架安装式 |
S |
轴向中法兰安装式 |
H |
径向前法兰安装式 |
C |
|||||||||||||||||||
|
轴向偏心前法兰加支架式 |
T |
径向侧向安装式 |
I |
轴向前法兰安装式 |
D |
|||||||||||||||||||
|
径向倒向安装式 |
J |
轴向支架安装式 |
E |
|||||||||||||||||||||
|
8.压力形式 |
||||||||||||||||||||||||
|
负压 |
V |
差压 |
D |
压力真空式 |
C |
表压 |
B |
绝压 |
A |
|||||||||||||||
|
9.压力量程 |
||||||||||||||||||||||||
|
0~4000 |
402 |
0~150 |
151 |
0~5 |
5D0 |
0~0.35 |
D35 |
0~0.01 |
D01 |
|||||||||||||||
|
0~5000 |
502 |
0~160 |
161 |
0~6 |
6D0 |
0~0.4 |
D04 |
0~0.02 |
D02 |
|||||||||||||||
|
0~6000 |
602 |
0~250 |
251 |
0~7 |
7D0 |
0~0.5 |
D05 |
0~0.03 |
D03 |
|||||||||||||||
|
0~10000 |
103 |
0~350 |
351 |
0~10 |
100 |
0~0.6 |
D06 |
0~0.04 |
D04 |
|||||||||||||||
|
0~15000 |
153 |
0~400 |
401 |
0~15 |
150 |
0~0.7 |
D07 |
0~0.05 |
D05 |
|||||||||||||||
|
0~16000 |
163 |
0~500 |
501 |
0~16 |
160 |
0~1 |
1D0 |
0~0.06 |
D06 |
|||||||||||||||
|
0~25000 |
253 |
0~600 |
601 |
0~25 |
250 |
0~1.5 |
1D5 |
0~0.07 |
D07 |
|||||||||||||||
|
0~35000 |
353 |
0~700 |
701 |
0~35 |
350 |
0~1.6 |
1D6 |
0~0.1 |
D01 |
|||||||||||||||
|
0~40000 |
403 |
0~1000 |
102 |
0~40 |
400 |
0~2 |
2D0 |
0~0.15 |
D15 |
|||||||||||||||
|
0~60000 |
603 |
0~1500 |
152 |
0~50 |
500 |
0~2.5 |
2D5 |
0~0.16 |
D16 |
|||||||||||||||
|
0~70000 |
703 |
0~1600 |
162 |
0~60 |
600 |
0~3 |
3D0 |
0~0.2 |
D02 |
|||||||||||||||
|
0~100000 |
104 |
0~2500 |
252 |
0~70 |
700 |
0~3.5 |
3D5 |
0~0.25 |
D25 |
|||||||||||||||
|
0~200000 |
204 |
0~3500 |
352 |
0~100 |
101 |
0~4 |
4D0 |
0~0.3 |
D03 | |||||||||||||||
|
10.压力单位 |
||||||||||||||||||||||||
|
in Wat |
Y |
cmH2O |
U |
mH2O |
Q |
MPa |
M |
psi |
I |
inHg |
E |
atm |
A |
|||||||||||
|
|
Z |
mm Wat |
V |
cm Wat |
R |
N/M2 |
N |
lbf/in2 |
J |
mmHg |
F |
bar |
B |
|||||||||||
|
|
|
mmAq |
W |
mmH2O |
S |
at |
O |
kPa |
K |
kgf/cm2 |
G |
cmHg |
C |
|||||||||||
|
|
|
cmAq |
X |
Torr |
T |
Pa |
P |
inH2O |
L |
hPa |
H |
mbar |
D |
|||||||||||
|
11.精度等级 |
||||||||||||||||||||||||
|
0.1级 |
8 |
0.25级 |
6 |
1.0级 |
4 |
2.0级 |
2 |
4.0级 |
0 |
|||||||||||||||
|
0.05级 |
9 |
0.16级 |
7 |
0.4级 |
5 |
1.6级 |
3 |
2.5级 |
1 |
|||||||||||||||
|
12.接口螺纹类型及规格 |
||||||||||||||||||||||||
|
G1/2 |
G12 |
G3/8 |
G38 |
G1/4 |
G14 |
G1/8 |
G18 |
G螺纹（PF) |
G | |||||||||||||||
|
M20*1.5 |
M20 |
M16*1.5 |
M16 |
M14*1.5 |
M14 |
M10*1 |
M10 |
公制螺纹 |
M | |||||||||||||||
|
1/2NPT |
N12 |
3/8NPT |
N38 |
1/4NPT |
N14 |
1/8NPT |
N18 |
NPT螺纹 |
N | |||||||||||||||
|
1/2PT |
P12 |
3/8PT |
P38 |
1/4PT |
P14 |
1/8PT |
P18 |
PT螺纹 |
P | |||||||||||||||
|
外径10mm PU管 |
Z10 |
配外径8mm PU管 |
Z08 |
配外径6mm PU管 |
Z06 |
配外径4mm PU管 |
Z04 |
直插气咀 |
Z | |||||||||||||||
|
配内10mm PU管 |
C10 |
配内8mm PU管 |
C06 |
配内6mm PU管 |
C06 |
配内4mm PU管 |
C04 |
塔形气咀 |
C | |||||||||||||||
|
配内10外12 PU管 |
Q10 |
配内8外10 PU管 |
Q06 |
配内6外8 PU管 |
Q06 |
配内4外6 PU管 |
Q04 |
快拧气咀 |
Q | |||||||||||||||
|
配内径10内孔 |
O10 |
配内径8内孔 |
O08 |
配内径6内孔 |
O06 |
配内径4内孔 |
O04 |
带卡槽O型圈气咀 |
O | |||||||||||||||
|
13.附加配件 |
||||||||||||||||||||||||
|
定位指针 |
O |
毛细管 |
M |
无附加配件 |
A |
|||||||||||||||||||
|
记忆指针 |
Q |
高压测压软管 |
N |
调零装置 |
J |
|||||||||||||||||||
|
14.补充属性 |
||||||||||||||||||||||||
|
彩条范围表盘 |
4 |
调零表盘 |
2 |
调零指针 |
Z |
无配件补充属性 |
A | |||||||||||||||||
|
荧光表盘 |
5 |
镜面环调零表盘 |
3 |
镜面环 |
1 |
不锈钢号牌 |
Y | |||||||||||||||||
售后服务
