产品简介

      PION^@工业过程安全压力表,是一种以弹簧管或波纹管为测量元件的高可靠性，高使用安全性的压力测量仪表。工业过程安全压力表的制造工艺相对于普通压力表工艺要求严荷的多,不管是弹性敏感元件的材质,还是传动放大机构，调零机构,防爆设计都凸显了安全可靠的特性,工业过程安全压力表的选材,制造工艺,检测方法都十分严谨,故此工业过程安全压力表完全区别与其它普通压力表自成一体系. 在系统压力流体介质脉动波动或者是外接设备本身产生的强震时，可选充油式工业过程安全压力表，充油 式工业过程安全压力表兼具过程安全压力表的安全性和耐震压力表的抗震特点，使工业过程安全压力表能适用于更多的工况环境

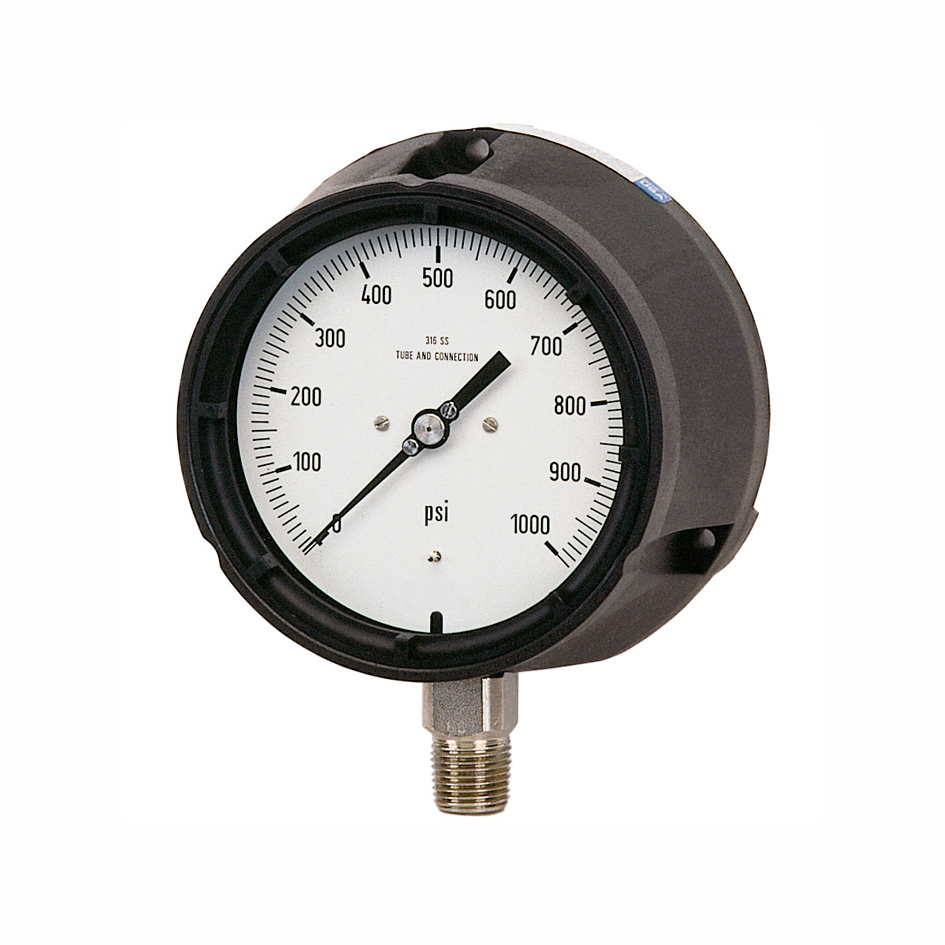

        PION^@工业过程安全压力表适用于大多数工业生产环境和工业生产过程工艺的要求，以其可靠性，安全性和性能而得名。仪表采用带有安全隔爆层和安全卸压后盖的黑色聚丙烯表壳，表壳内设计有安全隔板，背部设有泄压后盖，顶部设有泄压孔，以释放因过载弹性元件破裂而产生的内部压力，坚固的外壳带有安全隔板的卸压后盖的设计可保证仪表安全工作于被测介质及环境条件都非常苛刻的地方，有效防范现场工作人员因仪表损坏造成的意外伤害，增强了人员及设施的安全性。仪表有多种安装固定方式，可选径向直接式，轴向直接式。轴向式后带边直接固定式。
        PION^@充油 式工业过程安全压力表会依工作环境及测量介质的温度，选择填充不同种类的减震油液，一般选择充注高纯度的甘油，高温介质选择充注硅油，低温环境选择充注高粘度的硅油，能让仪表在各种环境温度条件下均能正常的工作。

        PION^@充油 式工业过程安全压力表表因其高性价比及良好的耐受性,如今已成为工业应用场景中最通用的压力仪表.若压力波动过大时可选择在仪表的压力接口处加装阻尼镙钉,阻尼器或过压保护器，也可在充油 式工业过程安全压力表下方加装缓冲弯管.
        PION^@工业过程安全压力表功能设计能满足多种苛刻的使用要求，可以额外附加的配套选项，如阻尼器，过压保护器，隔膜体，电接点装置等，使仪表的应用范围更加广泛。选择使该产品能让你的设备或系统体现卓越的价值。此仪表适用于在食品、饮料、制冷、石油化工，钻井，油田等生产过程，周围环境和过程介质及环境条件都非常苛刻的地方使用。

应用领域
   ◆ 大型工业泵浦设备；
   ◆ 供水管道工程系统；
   ◆ 大型液力液压机械；
   ◆ 采矿和金属工业；
   ◆ 水处理系统压力；
   ◆ 环境工程；
   ◆ 纸浆和造纸工业；
   ◆ 化工和石化工厂海上石油钻机；
   ◆ 工业中水和废水压力测量；
   ◆ 污水处理工程；
   ◆ 炼油厂；

使用环境

   ◆ 环境温度：（-10~50）℃
   ◆ 相对湿度：<95%
   ◆ 大气压力：（86-106）kpa
   ◆ 存储温度：（-20~70）℃

性能特点

   ◆ 稳定性好,指示准确，坚固的外壳以及多种安全防护设计,增强了人员及设施的安全性。。
   ◆ 可选充油结构,能有效防止震动造成仪表的损坏,延长仪表的寿命.
   ◆ 仪表设有防爆装置,能有效保证压力表使用过程中的安全性.
   ◆ 安全酚醛树脂外壳材料能使仪表有广泛的使用空间,省却了工作环境对压力表使用上的种种制约。
   ◆ 灵活的安装方式,便于拆卸。
   ◆ 亮丽的外观更让使用设备显示价值。
   ◆ 众多的压力量程,能更好的适应客户的要求.
   ◆ 特殊的焊接工艺,能有效保证仪表能长期可靠的工作.

显示特点

   ◆ 可选单刻度或双刻度显示
   ◆ 可选颜色范围标示显示
   ◆ 可选夜光表盘
   ◆ 可选标记红针

结构样式

   ◆ 一体结构式
   ◆ 一体充油结构式

压力量程分类
   工业过程安全压力表按照不同的压力量程和压力形式分为以下几类:
   ◆负压工业过程安全压力表:指仪表测量上限压力值0~-0.1MPa的工业过程安全压力表
   ◆低压工业过程安全压力表:指仪表满量程值为0~0.1MPa至0~6MPa量程段内的工业过程安全压力表(含0~6MPa的).
   ◆中压工业过程安全压力表:指仪表满量程值为0~6MPa至0~40MPa量程段内的工业过程安全压力表(含0~40MPa的).
   ◆高压工业过程安全压力表:指仪表满量程值为0~40MPa至0~100MPa量程段内的工业过程安全压力表(含0~100MPa的).
   ◆超高压工业过程安全压力表:指仪表满量程值为0~100MPa至0~400MPa量程段内的工业过程安全压力表(含0~400MPa的).
   ◆压力真空连程工业过程安全压力表:指仪表满量程值为-0.04～0~0.12MPa至-0.1~0～2.4MPa量程段内的正负压联程的工业过程安全压力表.

压力表选型
   ◆普通工业过程安全压力表:采用聚丙烯表壳,适用于测量适合铜或铜合金量测的无振动或脉动影响的 流体静压压力.
   ◆压力真空工业过程安全压力表:采用聚丙烯表壳,适用于测量适合铜或铜合金量测的无振动或脉动影响,不结晶,不沉淀的气体或液体的静压正负联程压力.
   ◆耐震工业过程安全压力表:采用聚丙烯表壳,壳体组合后能完全密封,表壳体内填充硅油或甘油,用于测量压力精度要求低于等于0.4级,对铜和铜合金无腐蚀性,不结晶,不沉淀的气体或液体的脉动压力或振动较强的工作环境。
   ◆耐腐蚀工业过程安全压力表:采用 聚丙烯表壳,适用于测量压力精度要求低于等于0.4级,且压力量程非微压段,恶劣的外部腐蚀环境中,腐蚀性较强的适合不锈钢元件检测,不结晶,不沉淀,无振动或脉动影响的气体或液体介质的压力.
   ◆耐震耐腐蚀工业过程安全压力表:采用聚丙烯表壳,壳体组合后能完全密封,表壳体内填充硅油或甘油,适用于测量压力精度要求低于等于0.4级,恶劣的外部腐蚀环境中,腐蚀性较强的适合不锈钢元件检测,不结晶,不沉淀,无振动或脉

动影响的气体或液体介质的压力,也可用于激烈震动之场所或介质压力脉冲频繁的工况环境。
   ◆(详见派尔耐机械式压力仪表型号表示方法)

使用与维护
   1,安装:
   ◆工业过程安全压力表在正常情况下必须垂直安装,如有角度问题应在订货时提出以做出示值修正.
   ◆安装时应使用扳手旋紧,不应强扭表壳.安装前应核对安装接口螺纹规格是否匹配,若不同则应使用变径或转接,禁止强行扭入。
   ◆螺纹密封式安装时请采用合适的密封材料,或密封垫,应避免密封材料过多堵住压力介质进入口.
   ◆端面密封式安装时应注意密封圈是否已放入密封槽内,不可旋扭过紧致使密封垫挤压变形堵住压力介质进入口.
   ◆仪表测量介质接触部分元件的材料必须与过程测量介质兼容。 并应注意以下介质类型应加装隔膜装置：
   （a）过程压力介质对测量元件有腐蚀性的推荐隔膜型。
   （b）含有较重的颗粒（泥浆）或固液混合流体，推荐隔膜型。
   （c）非常粘稠，包括在室温下硬化，会结晶的过程压力介质推荐隔膜型。
   ◆工业过程安全压力表宜安装在周围环境温度为25℃±1℃的场所,若温度差太大应做示值修正。
   ◆工业过程安全压力表宜安装在正常工作环境振动条件不超过GB/T 4439 规定的V.H.2级场所.
   ◆工业过程安全压力表宜安装在通风良好,无粉尘,干燥的工作场所.
   ◆工业过程安全压力表在包装时有时会用海绵或泡绵固定，包装最好保留，以备后期外校包装仪表.
   2,使用:
   ◆工业过程安全压力表在做为工作表应用时,应注意介质压力最高不能超过满量程的3/4,偶然瞬时压力不能超过满量程.
   ◆工业过程安全压力表在 安装时应注意在仪表防爆后部留有安全空间。
   ◆工业过程安全压力表在做为关键部分压力健侧表时应定期用更高标准的压力标准器进行校对,如无条的,可送使用地质监局技量所校对.
   ◆工业过程安全压力表指针偏转的应平稳,仪表在其测量过程中,其指针不应有跳动或停滞现象,如出现此现象应立即停用检修.
   ◆具有调零装置的工业过程安全压力表,零点的调节应在参比工作条件下,且须在仪表的弹性敏感元件无任何外加负荷作用的状态下进行.对零点调节后,仪表其余各点的示值误差均不应大于该表的示值基本误差限.
   ◆工业过程安全压力表内充有减震缓冲液体的,当仪表处于正常工作状态时应打开仪表注油防爆孔处的油塞,使其壳体内气压与大气平衡.仪表指示值不回零位或出现示值超差,请先打开仪表顶部的注油孔让仪表内部与大气接通。
   ◆当工业过程安全压力表处于正常工作状态,仪表指针处于其测量范围内的任何位置时,用手指轻敲(使指针能自由摆动)仪表外壳,其轻敲前后的示值变动量应不大于示值基本误差限绝对值的1/2.
   ◆当工业过程安全压力表的使用环境温度偏离参比工作条件的温度限定时,仪表受温度影响(指偏离参比工作条件所规定的温度范围)后的示值应及时做修正.
   ◆工业过程安全压力表使用完毕后,应及时卸压以延长仪表的工作寿命。
   3,维护
   工业过程安全压力表,平时应注意维护才能更加长久的有效使用,应做到轻拿慢放,及时清洁,勤检查,多校对.
   ◆运输:工业过程安全压力表在出厂前应符合国家标准 规定的抗运输环境性能试验,依据需要尽可能的采用颠振最小的运输方法,及尽可能的减少仪表运输的中转次数,运输装卸运程中严禁野蛮装卸!
   ◆包装:工业过程安全压力表的包装应符合国标 GB/T 15464《仪器仪表包装通用技术条件》规定,其防护类型由制造厂自定,请尽量保存原包装物,以备不时之需.
   ◆封存:工业过程安全压力表在不用时应立式放置控尽被测介质后,尽量使用原包装物包装后封存.
   ◆贮存:工业过程安全压力表应贮存于干燥通风的室内,室内空气应洁净且不含有对精密压力表构成腐蚀的成份.
   ◆启用:间隔较长时间后重新使用封存的工业过程安全压力表时,应先做校准检验再投入使用.
   ◆检定:工业过程安全压力表应经常进行检定(至少每 六个月一次).
