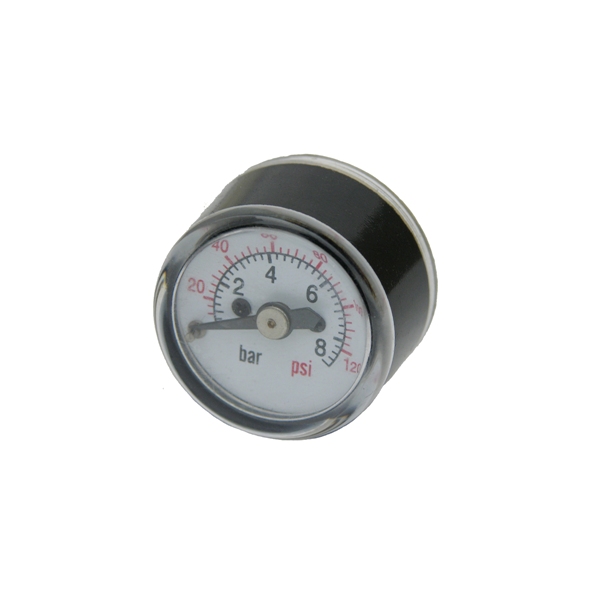

微型压力表

(又名:迷你压力表)

一、产品简介

   微型压力表属一般压力表范畴,工作原理与一般压力表完全相同,是就地指示型压力表.它是为满足客户对产品小型化,精致化,紧凑集成而开发的一款产品.因其体积小,外观精致,小巧美观所以也称迷你压力表.表壳一般采用底板内嵌式一体透明罩,安装方式通常有平面六角式,螺纹式,气管直插式,气管侧插式等.常用于迷你气泵,集成压力表式气压调节阀,气压颈椎牵引器充气泵,激光设备,仿真火车模型,真空储存盒等.

  PIONEER微型压力表外观精致,质优价廉现已为诸多用户所认用.欢迎 您来电咨询。

二、技术参数

表头外径

※20mm(0.79inch)

※25.4mm(1.0inch)

※27.5*27.5mm(1.08inch)方形

外壳材质

全铜壳

不锈钢壳

PC塑壳

ABS塑壳

指针材质

塑制

铝制(电泳)

钢制(电泳)

钢制(喷漆)

巴登管材质

磷铜

铍铜

1Cr18Ni9Ti

SUS304

机芯材质

黄铜

黄铜 +不锈铁

不锈钢SUS304

接头材质

黄铜

不锈钢SUS304

刻度单位

Kpa

MPa

bar

psi

kgf/cm²

mbar

mmH2O

(千帕)

(兆帕)

(巴)

(磅)

(千克力)

(毫巴)

(毫米水柱)

刻度盘材质

铝制

塑 制

(白瓷底漆,特殊规格可订制)

镜面材质

压克力

PC(聚碳酸酯)

结构样式

罩圈壳体压紧结构

罩圈壳体加衬圈压紧结构

介质温度

-30~60℃（工作温度持续高于80℃建议外加散热装置)

环境温度

-30~60℃

相对湿度

10%~80%(RH)

精度等级

4%.f.s.

防护等级

IP54

认可标准

GB1226-2001/ASME B40.1/ANSI

安装环境

可适应于对铜合金,无腐蚀的工作环境.

随机附件

合格证,使用说明

可选项目　

无

适用介质

可用于量测与铜合金不起反应,且不结晶,不凝固,无爆炸危险,且无毒性,非高粘稠的流体体介质.

安装形式

径向气管侧插安装式

轴向气管直插安装式

轴向平六角安装式

径向螺纹安装式

轴向螺纹安装式

轴向平圆柱面安装式

压力接口规格(列表中为本公司产品的标准规格,可按用户要求制做特殊螺纹,)

4mm塔形气管接头

6mm塔形气管接头

8mm塔形气管接头

10mm塔形气管接头

M5外螺纹接头

M6外螺纹接头

M8外螺纹接头

M10外螺纹接头

1/8NPT螺纹接头

1/8PT螺纹接头

G1/8螺纹接头

12mm六方平面接头(对角)

10m圆柱平面接头

常规压力量程(特殊量程可订制)kgf/cm2 & psi

-1~0 kgf/cm2

0~1kgf/cm2&0~15psi

0~2kgf/cm2&0~30psi

0~3kgf/cm2&0~45psi

0~4kgf/cm2&0~60psi

0~5kgf/cm2&0~75psi

0~6kgf/cm2&0~90psi

0~7kgf/cm2&0~100psi

0~10kgf/cm2&0~150psi

订购须知

1,请注明所需压力表的表头尺寸.

2,请注明所需压力表的量程范围.

2,请注明所需压力表的结构样式.

3,请注明所需压力表的安装形式.

4,请注明所需压力表的接口类型.

5,请注明所需压力表量测介质工作温度与安装的环境温湿度.

三、特点

1,精心设计的亮丽外观,让使用设备显示价值.

2,经济的价格.让您的成本更具竞争力.

3,灵活的安装方式,便于拆卸.

4,众多的压力量程,能更好的适应客户的要求.

四 、外型结构

五、选型

(详见PIONEER机械式压力仪表型号表示方法)

六、应用

   PIONEER生产的微型压力表常用于迷你气泵,集成压力表式气压调节阀,气压颈椎牵引器充气泵,激光设备,仿真火车模型,真空储存盒等.

七、使用与维护

⑴安装：螺纹安装时请采用合适的密封材料,或密封垫,应避免密封材料过多堵住压力介质进入口或旋扭过紧密封垫挤压变形堵住压力介质进入口.端面安装时应 注意密封圈是否已放入密封槽内,上压紧环时注意不可太紧,避免表壳变形.
⑵仪表使用宜在周围环境温度为-25~55℃。
⑶使用工作环境振动频率<25HZ，振幅不大于1mm。
⑷运输时应避免碰撞,摔落,堆叠时不应过高。
⑸仪表使用范围，应在上限的1/3～2/3之间,一般静压不超过满量程的2/3,动态压力不超过满量程的1/2。
