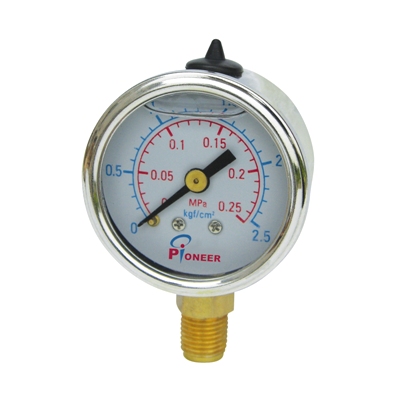

40mm径向充油压力
产品型号:PM-F15AC-025G
产品品牌:PIONEER
产品类型:机械式压力仪表类
产品系列:充油压力表系列
表头直径:1.5Inch(40mm)
结构样式:一体旋压滚边结构
表壳材质:SUS304不锈钢
传动元件材质:铜合金(黄铜机芯)
弹性元件材质:铜合金(巴登管)
接头材质:铜合金
表窗材质:高透明PC
填充液体:甘油
表盘材质:铝制(白瓷底色)
指针材质:铝制(黑色电泳)
安装方式:径向安装式
压力形式:表压(相对压力)
压力量程:0~0.25Mpa&0~2.5kgf/cm2
刻度单位:Mpa(红)&kgf;/cm2(黑)
接口镙纹:1/8PT(ZG1/8)
产品简介
PION@充油压力表又称耐振压力表或抗震压力表,俗称也叫油压表或充油表,充油压力表是指在密封的压力表外壳内部注入液体,将仪表的内部器件(如,机芯,指针,巴登管等)全部浸入透明的阻尼油液中,用以防止压力表因为压力流体介质脉动波动或者是外接设备本身产生的强震致使仪表指针产生强烈的振颤抖动引起仪表因振颤无法准确的读取压力数值。为减少震动对压力量测造成的影响,通过向表内充油,对因强震和环境的震动引起的指针振颤有明显的缓冲效果.另外表壳内充注的油液对仪表内的零部件也有润滑的作用,可以减少压力急剧上升或急速卸压对机芯转动的冲击，以及减少机芯转齿咬合的机械摩擦，有效延长仪表的使用寿命.
PION@充油压力表依据密封方式分为旋盖式,滚边式两种.按照仪表的设计结构又分为一体式(直接拉出式),两体式,可按用户要求与密封方式组合搭配;旋盖密封式的特点是有计量校准及维修能力的用户单位可打开表壳盖校准或维修，延长仪表的工作时间，从而降低仪表的使用成本。滚边密封式的的特点是，通过旋压滚边将仪表的表窗和壳体铆压，表壳内的填充液不易从表窗和表壳结合处渗漏，仪表整体外观更加美观。一体式结构的特点是，接头从仪表的壳体中直接拉出，通过后部的螺丝与表壳固定，特点是受压部分能耐受较高的压力。二体式结构的特点是，接头从仪表的壳体中直接拉出，通过外接头与拉出的接头连接，将表壳夹紧在内外接头中间，内外接头均设计有密封圈和密封圈沟槽，无表壳固定螺丝，密封性好，表壳内的填充液不易渗漏，无固定螺丝外露，仪表整体外观更加美观，但是表壳不能受力，不能用手直接拧紧表头。
PION@充油压力表会依工作环境及测量介质的温度，选择填充不同种类的减震油液，一般选择充注高纯度的甘油，高温介质选择充注硅油，低温环境选择充注高粘度的硅油，能让仪表在各种环境温度条件下均能正常的工作。PION@充油压力表因其高性价比及良好的耐受性,如今已成为工业应用场景中最通用的压力仪表,常用于液压站,液压机械,有时也会用于工业泵浦的配套,
水处理设备等.若压力波动过大时可选择加装阻尼镙钉,或在压力表下方加装缓冲弯管.
PION@充油压力表现已广泛适用于石油、火电、水电、水处理、液压等工业领域中,它外观精致,质优价廉,能抗工作环境较剧烈的振动和介质压力的脉冲影响,是工业压力量测的不二选择.
应用领域
◆ 工业泵浦设备；
◆ 供水管道系统；
◆ 液力液压机械；
◆ 液压工具；
◆ 水处理系统压力；
◆ 环境工程；
◆ 气压装置；
◆ 空气压缩机；
◆ 气体管道；
◆ 䁔通空调；
◆ 清洗设备；
使用环境
◆ 环境温度：（-10~50）℃
◆ 相对湿度：<95%
◆ 大气压力：（86-106）kpa
◆ 存储温度：（-20~70）℃
性能特点
◆ 稳定性好,指示准确。
◆ 采用充油结构,能有效防止震动造成仪表的损坏,延长仪表的寿命.
◆ 仪表设有防爆装置,能有效保证压力表使用过程中的安全性.
◆ 不同的外壳材料能使充油压力表有广泛的使用空间,省却了工作环境对压力表使用上的种种制约。
◆ 灵活的安装方式,便于拆卸。
◆ 亮丽的外观更让使用设备显示价值。
◆ 众多的压力量程,能更好的适应客户的要求.
◆ 多种充油材料可供选择.
显示特点
◆ 可选单刻度或双刻度显示
◆ 可选颜色范围标示显示
◆ 可选夜光表盘
◆ 可选标记红针
结构样式
◆ 一体结构式
◆ 分体结构式
使用与维护
◆ 仪表必须垂直安装,安装时应使用扳手旋紧,不应强扭表壳；运输时应避免碰撞。◆ 仪表使用宜在周围环境温度为-25~55℃。
◆ 使用工作环境振动频率<25HZ,振幅不大于1mm。
◆ 使用中因工作环境温度过高或因制造地和使用地的大气压差和温度差,仪表指示值不回零位或出现示值超差,请先打开防爆塞连通大气后再使用。
◆ 仪表使用范围应在上限的1/3～2/3之间。
◆ 在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面。
◆ 仪表应经常进行检定(至少每三个月一次)。
◆ 需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质。
|
一、技术参数 |
|||||||
|
表头外径: ※40mm(1.5") ※50mm(2.0") ※63mm(2.5") ※76mm(3.0") ※100mm(4.0") ※150(6.0") ※200(8.0") |
|||||||
|
充油压力表常规压力量程(可订制特殊量程 及刻划范围色标): |
|||||||
|
kgf/cm2 & psi 刻划 |
|||||||
|
0~0.5kgf/cm2&0~7psi |
0~1kgf/cm2&0~15psi |
0~2kgf/cm2&0~30psi |
0~3kgf/cm2&0~45psi |
||||
|
0~4kgf/cm2&0~60psi |
0~5kgf/cm2&0~75psi |
0~6kgf/cm2&0~90psi |
0~7kgf/cm2&0~100psi |
||||
|
0~10kgf/cm2&0~150psi |
0~15kgf/cm2&0~225psi |
0~20kgf/cm22&0~300psi |
0~25kgf/cm2&0~360psi |
||||
|
0~35kgf/cm2&0~520psi |
0~50kgf/cm2&0~750psi |
0~70kgf/cm2&0~1000psi |
0~100kgf/cm2&0~1500psi |
||||
|
0~150kgf/cm2&0~2250psi |
0~250kgf/cm2&0~3750psi |
0~350kgf/cm2&0~5200psi |
0~400kgf/cm2&0~6000psi |
||||
|
0~600kgf/cm2&0~9000psi |
0~700kgf/cm2&0~10000psi |
0~1000kgf/cm2&0~15000psi |
0~1500kgf/cm2&0~22500psi |
||||
|
MPa & psi 刻划 |
|||||||
|
0~0.05MPa&0~7psi |
0~0.1MPa&0~15psi |
0~0.2MPa&0~30psi |
0~0.3MPa&0~45psi |
||||
|
0~0.4MPa&0~60psi |
0~0.5MPa&0~75psi |
0~0.6MPa&0~90psi |
0~0.7MPa&0~100psi |
||||
|
0~1.0MPa&0~150psi |
0~1.5MPa&0~225psi |
0~2.0MPa&0~300psi |
0~2.5MPa&0~360psi |
||||
|
0~3.5MPa&0~520psi |
0~5MPa&0~750psi |
0~7MPa&0~1000psi |
0~10MPa&0~1500psi |
||||
|
0~15MPa&0~2250psi |
0~25MPa&0~3750psi |
0~35MPa&0~5200psi |
0~40MPa&0~5800psi |
||||
|
0~60MPa&0~9000psi |
0~70MPa&0~10000psi |
0~100MPa&0~15000psi |
0~150MPa&0~22500psi |
||||
|
bar & psi 刻划 |
|||||||
|
0~0.5bar&0~7psi |
0~1bar&0~15psi |
0~2bar&0~30psi |
0~3bar&0~45psi |
||||
|
0~4bar&0~60psi |
0~5bar&0~75psi |
0~6bar&0~90psi |
0~7bar&0~100psi |
||||
|
0~10bar&0~150psi |
0~15bar&0~225psi |
0~20bar&0~300psi |
0~25bar&0~360psi |
||||
|
0~35bar&0~520psi |
0~50bar&0~750psi |
0~70bar&0~1000psi |
0~100bar&0~1500psi |
||||
|
0~150bar&0~2250psi |
0~250bar&0~3750psi |
0~350bar&0~5200psi |
0~400bar&0~5800psi |
||||
|
0~600bar&0~9000psi |
0~700bar&0~10000psi |
0~1000bar&0~15000psi |
0~1500bar&0~22500psi |
||||
|
刻度单位: ※MPa(兆帕) ※bar(巴) ※kPa(千帕) ※kgf/cm2(千克力/平方厘米) ※bl/inch2(磅力/平方英吋) ※psi(磅) |
|||||||
|
外壳材质: ※不锈钢1Cr18Ni9Ti (国产不锈钢) ※不锈钢SUS304 ※塑壳(PP) ※塑壳(ABS) |
|||||||
|
指针材质: ※塑制 (注塑一体成型) ※铝制(电泳) ※钢制(电泳) ※钢制(喷漆) |
|||||||
|
巴登管材质: ※磷铜 ※铍铜 |
|||||||
|
刻度盘材质: ※铝制(白瓷底漆,特殊规格可订制) ※塑制 |
|||||||
|
机芯材质: ※黄铜 ※黄铜 +不锈铁 |
|||||||
|
接头材质: 黄铜 |
|||||||
|
罩圈材质: ※铁制罩圈(电镀) ※不锈钢1Cr18Ni9Ti ※不锈钢SUS30 4※塑壳罩圈 |
|||||||
|
镜面材质: ※PC(聚碳酸酯) ※压克力 ※安全玻璃 ※钢化玻璃 |
|||||||
|
使用温度: -30~60℃（工作温度持续高于80℃建议外加散热装置) |
|||||||
|
环境温度: -30~60℃（环境温度持续高于80℃建议外加 通风降温系统) |
|||||||
|
相对湿度: 10%~80%(RH) |
|||||||
|
防护等级: IP65 |
|||||||
|
认可标准: GB1226-86/ASME B40.1 |
|||||||
|
安装环境: 可适应于对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候压力表请另外注明. |
|||||||
|
随机附件: 合格证,使用说明 |
|||||||
|
精度等级 (常温条件) |
1.5"表径 |
2.0"表径 |
2.5"表径 |
3.0"表径 |
4.0"表径 |
6.0"表径 |
8.0"表径 |
|
2.5%f.s. |
2.5%f.s. |
2.5或1.6%f.s |
2.5或1.6%f.s |
1.6或1.0%f.s |
1.6或1.0%f.s |
1.6或1.0%f.s |
|
|
接头镙纹(列表中为本公司产品的标准规格,可按用户要求制做特殊螺纹) |
|||||||
|
螺纹制式 |
1.5"表径 |
2.0"表径 |
2.5"表径 |
3.0"表径 |
4.0"表径 |
6.0"表径 |
8.0"表径 |
|
公制螺纹 |
M10,M12 |
M12,M14 |
M12,M14 |
M14,M16 |
M14,M16,M20 |
M14,M16,M20 |
M14,M16,M20 |
|
PT螺纹 |
1/8PT |
1/8,1/4PT |
1/8,1/4PT |
1/4,3/8PT |
3/8,1/2PT |
3/8,1/2PT |
3/8,1/2 PT |
|
G螺纹 |
G1/8 |
G1/8,1/4 |
G1/8,1/4 |
G1/4,3/8 |
G 3/8,1/2 |
G 3/8,1/2 |
G 3/8,1/2 |
|
NPT螺纹 |
1/8NPT |
1/8,1/4 NPT |
1/8,1/4 NPT |
1/4,3/8 NPT |
3/8,1/2 NPT |
3/8,1/2 NPT |
3/8,1/2 NPT |
|
结构样式及密封方式: ※一体滚边密封式 ※一体外卡旋紧式密封式 ※一体外卡缩口旋紧密封式 ※两体滚边密封式 ※两体外卡旋紧式密封式 ※两体外卡缩口旋紧密封式 |
|||||||
|
安装形式: ※径向安装型(AT) ※径向后法兰安装型(CT) ※轴向安装型(BT) ※轴向加支架安装型(ET) ※轴向前边(法兰)支架安装型 ※轴向前 边(法兰)安装型(DT) ※轴向无孔法兰加支架安装型 |
|||||||
|
可选项目: *如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器. *如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关. *如采用管道安装(AT)时,可选配45#钢焊接底座,压力表开关及缓冲弯管,可成套供应. *如采用面板安装(DT或ET)时,可选配压力表专用测压软管,及压力表开关. |
|||||||
|
适用介质:充油压力表可用于量测与铜合金不起反应,且不结晶,不凝固,无爆炸危险,且非毒的,非高粘稠的全部 流体体介质. |
|||||||
|
订购须知: 1,请注明所需压力表的表头尺寸. 2,请注明所需压力表的量程范围. 2,请注明所需压力表的结构样式. 3,请注明所需压力表的安装形式. 4,请注明所需压力表的接口类型. 5,请注明所需压力表量测介质工作温度与安装的环境温湿度. |
|||||||
|
二 、外型结构 |
|||||||
|
|
|||||||
