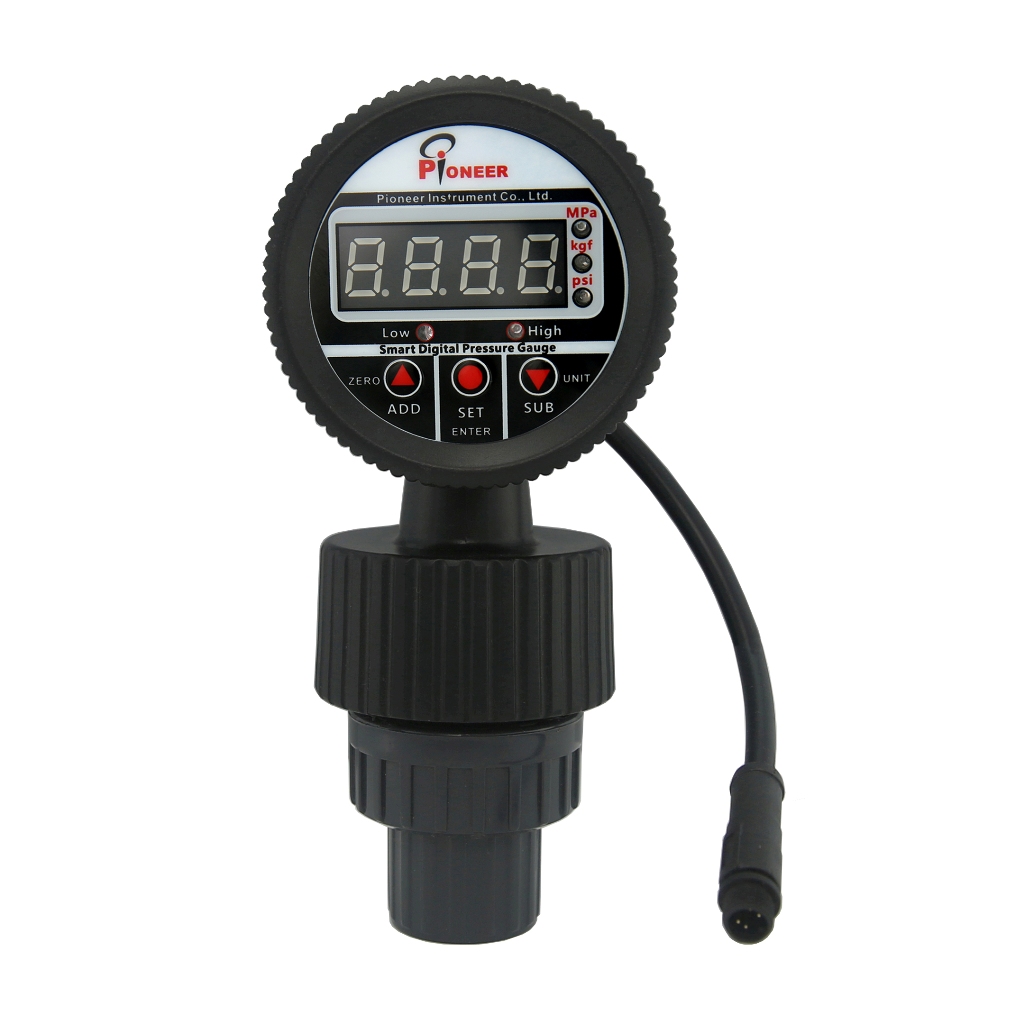

PP数显电接点隔膜压力表

(PCB设备专用电接点隔膜压力表)

派尔耐PP数显电接点隔膜压力表是数显电接点压力表应用的延生产品,是专为PCB湿制程设备设计的产品,它具有 数显电接点压力表及机械式电接点压力表的全部功能,且具有耐振,耐强腐蚀的特性,能在全量程内设定压力控制点功能,通过设置动做点控制压力工作区间,本仪表能现场显示并可输出控制信号和远传信号.仪表采用一体化设计,安装便捷,维护简单,测量及控制精度高,上下限间隔可以设定在很小的间距内,是精密量测控制的首选仪表,可以补充传统机械式电接点压力表在量测精度和控制灵敏度及使用寿命上的不足.
派尔耐PP数显电接点隔膜压力表采用进口优质压力传感器芯片,高精度和高稳定性能满足客户的不同需求,仪表经过严格精密的温度和线性补偿,采用CPU模块化信号处理,经过单片机转换,实时显示压力数值并输出控制信号及标准 远传信号.面板设定控制,能随意在全量程范围内设定控制点,可实现对介质压力进行检测,显示,输出,报警,控制和数据传输的目的,可取代普通的压力变送器及传统机械式电接点压力表,现广泛就用于湿制程设备的压力显示及控制远传等.

表面直径

63mm(2.5")

安装形式

径向安装型

压力量程

0~1, 0~2, 0~3, 0~4, 0~5, 0~6, 0~7, 0~10, 0~15kgf/cm2(特殊量程可订制)

压力单位

Kpa(千帕)

MPa(兆帕)

bar(巴)

psi(磅)

mbar(毫巴)

kgf/cm2(千克力)

输出信号

0~10mA

4~20mA

0~5V

1~5V

0~10V

RS485

外壳材质

塑壳(PP)

传感器类型

陶瓷压阻式,扩散硅式

密封件材质

氟橡胶

隔膜体材质

PP隔膜体

膜片材质

氟橡胶 或TPFE

结构样式

一体式结构,分体式结构

显示方式

4位LED(红色高亮型)

分辨率

1个字

采样速率

4次/秒~36次/秒

上下限设定

仪表面板按键设定,密码保护

清零设定

仪表面板按键设定,密码保护

工作电压

DC24V (标配） 或AC 220V(配套AC220#DC24V电源适配器

使用温度

-30~70℃（工作温度持续高于70℃建议外加散热装置)

环境温度

-30~60℃（ 环境温度持续高于60℃建议外加通风装置)

相对湿度

10%~80%(RH)

振动频率

0~300HZ

加速度

≤3*3.91(ms-2)

耐冲击

≤10*3.91(ms-2)

阻尼时间

0~32 (秒)可调(部分规格都此选项)

最大寿命

@25℃>1*10⁸压力循环(次)

防爆等级

ExibⅡCT6

防护等级

IP65

认可标准

GB1226-86/ASME B40.1

精度等级

0.4%F.S. 0.5%F.S.

接头镙纹

美制锥螺纹1/2NPT内牙

接点组数

单组接点 或双组接点(触点常开或常闭状态在订货时由用户指定)

继电器负载

※220V/1A

触点寿命

大于10⁷次

安装环境

可适应于对 与PP塑制品不起反应的的工作环境.

随机附件

合格证,使用说明.

适用介质:

PP数显电接点隔膜压力表可用于量测与PP塑制品不起反应的酸类或碱类全部流体体介质.

订购须知

1,请注明所需压力表的量程范围.

2,请注明所需压力表的结构样式.

3,请注明所需压力表量测介质工作温度与安装的环境温湿度.

1,多种材质,有众多的选择.

2,精心设计的亮丽外观,让使用设备显示价值.

3,经济的价格.让您的成本更具竞争力.

4,灵活的安装方式,便于拆卸。

5,众多的压力量程,能更好的适应客户的要求.

7,四位LED显示,读数直观,清晰明了.
8,具有上下限设定,控制功能.在仪表的满量程内的任意点设置动做点,设置上下限动做点可以到很小的间距.
9,稳定性好:温度漂移≤0.005(%FS/℃) 稳定性(0.2%FS/年)
10,抗电磁干扰设计,适合恶劣使用环境.
11,可选取加4~20mA模拟信号,用于远传
12,可任意设定控制点,面板设定式方便操做,菜单化程序设定,简单易上手.
13,精度高:≤0.1%FS(模拟信号)/≤0.5(数显信号)
14,可选加RS232/485通讯接口
15,高防腐性,适用范围更宽.
16,压力过载限流信号处理.
17,本安防爆.

PP数显电接点隔膜压力表适用于腐蚀性较强的适合PP塑制品检测的流体介质或用于具有恶劣的外部腐蚀环境或野外,露天等非常规工作环境,对压力进行精确测量并需要发出远传信号或发出报警信号的工业系统或设备.

派尔耐仪表有限公司生产的PP数显电接点隔膜压力表专用于PCB设备湿制程系统的压力检知,控制及压力信号远程传送、 也可用于电镀设备,工业污水,废水,等有腐蚀性的流体介质压力量测控制.如蚀刻机,蚀刻生产线,清洗线,水处理工程,环保工程,及制酸制碱设备等.

1,在仪表安装前应先检查仪表的配件清单所列配件是否齐全,仪表的外包装是否有破损,确认无误再进行安装.

2.安装前先检查仪表的型号,量程,材质,精度,电源电压是否和设计要求及使用要求相一致,并在详细阅读使用说明后再进行操做,条件允许的情况下,请先检验仪表后再进行后续安装.

3.安装时应首先确认仪表的接口是否和装配目标配套,并选择与量测介质兼容的密封件或密封材料,使用工具旋紧,不应强扭表壳,严禁人为修改仪表的装配接口,或装仪表强行安装在不匹配的接口上.

4.安装好仪表后,在开动系统或设备前请再次确认,电气接口接线及电源电压是否正确,压力量程是否和安装目标相匹配.确认无误后请开机运行,如在试运行时有任何异常,请立即关闭系统或设备检察.

5.仪表应尽可能安装在电磁干扰小,无强振动源,通风好,无粉尘的环境中.工作环境振动频率<25HZ,振幅不大于1mm。
6.仪表使用宜在周围环境温度为-20~80℃。
7.使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现示值超差,请先调零后再使用。
8.仪表使用范围,应在上限的1/3～2/3之间。
9.在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的,并请在订购时写明量测的介质种类和工作温度.
10.需用于测量结晶或粘稠介质的仪表,在订货时应注明要求条件如介质粘度或介质的种类 加装隔离系统。

11.仪表应经常进行检定,每三个月一次(至少每六个月一次)
