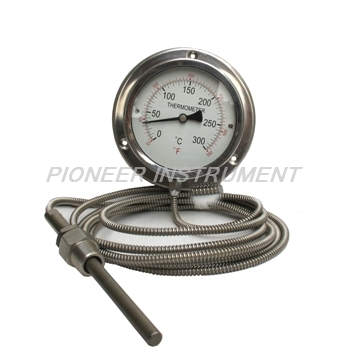

压力式温度计
(又名:温包式温度表)
|
一、产品简介
|
压力式温度计产品简介
压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化线性关系,而进行温度测量的。当温包感受到温度变化时,密闭系统内饱和蒸气产生相应的压力,引起弹性元件曲率的变化,使其自由端产生位移,再由齿轮放大机构把位移变为轴向角度偏转指示,针轴上的指针即可在一圆形分度标尺上指示出温度来这种温度计具有温包体积小,反应速度快、灵敏度高、读数直观等特点,几乎集合了玻璃棒温度计、双金属温度计、气体压力温度计的所有优点,它可以制造成防震、防腐型,并且可以实现远传触点信号、热电阻信号、 0-10mA或4-20mA信号。是目前使用范围最广、性能最全面的一种机械式测温仪表。
压力式温度计的测温范围是-80~650℃,允许误差均为标尺两程的1%左右.这种温度计和棒状的玻璃液体温度计的用途相似,但可使用在机械强度要求更高的条件下.
压力式温度计是一种适合测量中,低温的现场检测仪表,可用来直接测量液体,气体,蒸汽等流体的温度.压力式温度计的精度等级最高能达到1.0级,仪表壳一般采用防腐材料(如不锈钢),其耐温性可以高达200℃.标度盘是铝制印刷盘,表面清晰 样式美观,仪表一般采用旋盖密封结构,双层密封胶圈密封,表蒙一般采用强化玻璃或安全玻故防腐,防水性能很好,指针可选为内可调式,方便现场温度校准.
压力式温度计有轴向型,径向型等表头型号选择,可适应于各种现场安装的需要.压力式温度计温包长度可以根据客户需要来定制.可选加护套型,加护 套型温度计可在仪表故障时不停机,短时间维护或更换仪表.护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小,能有效保护仪表,延长仪表寿命.
压力式温度计能现场显示温度,与传统的玻璃温度计相比较,压力式温度计具有直观方便安全可靠,使用寿命长特点.
|
二、技术参数
|
表头外径 :※50mm(2.0inch) ※63mm(2.5inch) ※76mm(3.0inch) ※100mm(4.0inch) ※150mm(6.0inch)
|
温包外径 :※Φ8mm ※Φ10mm ※Φ12mm ※Φ14mm ※Φ15mm ※Φ16mm ※Φ20mm(按客户要求 )
|
温包杆长度:50mm~500mm(浸入被测介质的深度不应小于测量元件的长度)(杆长按客户要求或插入深度制做)
|
毛细管长度:1~15M(长 度按客户要求或插入深度制做)
|
温包公称压力:※1.6MPa ※6.4MPa
|
压力式温度计常规量程:(特殊量程可订制)
|
-80~+40℃
|
-60~+40℃
|
0~50℃
|
0~100℃
|
0~120℃
|
0~150℃
|
0~160℃
|
0~200℃
|
0~250℃
|
0~300℃
|
0~350℃
|
0~400℃
|
0~450℃
|
0~500℃
|
0~550℃
|
0~600℃
|
刻度单位: ※℃(摄氏度) ※°F(华氏度)(特殊表盘可订制,双刻度,如加色标等)
|
外壳材质: ※铁壳(喷漆) ※不锈钢SUS201 ※不锈钢SUS202 ※不锈钢SUS304
|
指针材质: ※铝制(喷漆)指针 ※钢制(电泳)指针(符合JB/T 9252的规定)
|
表盘材质: ※铝制(白瓷底漆,特殊规格可订制) ※铝制(氧化铝本色,特殊规格可订制)
|
罩圈材质: ※铁制罩圈(电镀) ※不锈钢1Cr18Ni9Ti ※不锈钢SUS304
|
镜面材质: ※钢化玻璃 ※安全玻璃 ※PC(聚碳酸酯)
|
填充介质: ※硅油(低粘度)※硅油(高粘度) (非必选)
|
相对湿度: 5%~95%(RH)
|
精度等级: 1.0%f.s 1.6%f.s 2.0%f.s 2.5%f.s
|
振动等级: 不超过GB/T 4439 规定的V.H.2级
|
防护等级: IP65
|
认可标准: ※JB/T9259-1999
|
|
示值重复性: 压力式温度计重复性极限范围应不大于基本误差限绝对值的1/2 .
|
示值回差: 压力式温度计回差应不大于基本误差限的绝对值.
|
稳定性:温度计在制造厂规定的正常正作条件下连续工作1000h后,仍符合精度要求
|
过范围:温度计应能承受不少于15min的过范围试验,过范围限应在仪表全量程的4%以内
|
环境温度: 仪表应在-30℃~60℃的环境温度内正常工作.
|
安装环境: 可适应于对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候压力表请另外注明.
|
随机附件: 合格证,使用说明.
|
安装形式:
|
径向安装型(AT)
|
径向后法兰安装型(CT)
|
轴向安装型(BT)
|
轴向前法兰安装型(DT)
|
轴向加支架
|
轴向前边(法兰)加支架
|
|
|
接头镙纹 :(列表中为本公司产品的标准规格,可按用户要求制做特殊螺)
|
公制螺纹
|
英制管螺纹
|
英制锥管螺纹
|
美制锥管螺纹
|
M10,M12,M14M16,M20,M22,M27
|
G1/4,G3/8,G1/2,G3/4
|
1/4PT,3/8PT,1/2PT,3/4PT
|
1/4NPT,3/8NPT,1/2NPT,3/4NPT
|
固定方式 :
|
1.无固定装置型
|
2.固定螺纹型
|
3.可动外螺纹型
|
4.可动内螺纹型
|
5.固定法兰型
|
6.卡套螺纹型
|
7.卡套法兰型
|
8.卡箍卡盘型
|
保护管材质 :
|
紫铜
|
黄铜
|
1Cr18Ni9Ti
|
SUS304不锈钢
|
SUS316不锈钢
|
SUS316l不锈钢
|
哈氏C-276
|
钛合金
|
加保护管后 压力式温度
计的时间常数
|
Φ6mm保护管
|
Φ8mm保护管
|
Φ10mm保护管
|
Φ12mm(及以上)保护管
|
不超过30秒
|
不超过60秒
|
不超过60秒
|
不超过80秒
|
可选项目 :
可选配各种与介质兼容材质的保护管.
可选配各种与介质兼容材质的焊接安装底座.
|
适用介质 :压力式温度计可用于量测与各种流体体介质之温度,有腐蚀性之特殊介质请选配各种与介质兼容材质的保护管.
|
订购须知:选型须知:表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度.选型举例:万向型 压力式温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm , 0~400℃,L=450, M27×2,1.5级.
|
三、特点
|
1,精心设计的亮丽外观,让使用设备显示价值.
2,安全可靠,无汞害.
3,经济的价格.让您的成本更具竞争力.
4,灵活的安装方式,便于拆卸.
5,众多的量程,能更好的适应客户的要求.
|
四 、外型结构
|
|
五、 选型
|
普通型
防护型
防腐型
|
六、应用
|
压力式温度计适用于工业场合测量各种对铜无腐蚀作用的介质温度,若介质有腐蚀作用应选用防腐型。压力式温度计广泛应用于机械、轻纺、化工、制药、食品行业对生产过程中的温度测量和控制。防腐型压力式温度计采用全不锈钢材料,适用于中性腐蚀的液体和气体介质的温度测量。
压力式温度计在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门.
|
七、使用与维护
|
安装要求
对压力式温度计的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对 压力式温度计的安装部位和插入深度时要注意以下几点:
1、为了使压力式温度计的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设 压力式温度计.
2、带有保护套管的压力式温度计有传热和散热损失,为了减少测量误差,压力式温度计应该有足够的插入深度:
3、对于测量管道中心流体温度的压力式温度计,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那 压力式温度计插入深度应选择100毫米;
4、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式 压力式温度计.浅插式的压力式温度计保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式压力式温度计的标准插入深度为100mm;
5、假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,压力式温度计插入深度1m即可.
6、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
7、 压力式温度计保护管浸入被测介质中长度必须大于感温元件的长度以保证测量的准确性.
8、各类压力式温度计不宜用于测量敞开容器内介质的温度,在震动较大的工作场合应在表壳内充入阻尼液.
9、压力式温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用.。
|
