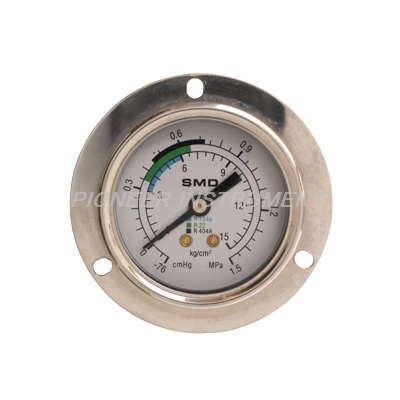

冷媒压力表 (又名:冷媒表,氟利昴压力表,雪种表) |
|||||||
|
一、产品简介 |
|||||||
|
冷媒压力表是专用于冷媒介质压力量测的特殊仪表,其特殊性主要在于仪表表盘采用的是温度与压力对照的 刻划.依据冷媒介质不同压力与温度对应刻划不同. 媒(制冷剂、雪种)又称制冷工质,是制冷循环的工作介质,利用冷媒的相变来传递热量,既冷媒在蒸发器中汽化时吸热,在冷凝器中凝结时放热.当前能用作冷媒的物质有80多种,最常用的是氨、氟里昂类、和少数碳氢化合物等.冷冻系统中,用以传递热能,产生冷冻效果之工作流体.依工作方式分类可分为一次(Primary)冷媒与二次(Secondary)冷媒.依物质属性分类可分为自然(Natural)冷媒与合成(Synthetic)冷媒. 冷媒压力表,也称雪种表或氟利昂表是用于量测制冷系统或设备内部各種冷凍系統壓力之測量,如空調設備、冷库制冷系统,工业冷水机,冷煤填充設備,中央空调等.冷媒压力表和一般压力表的结构一样,但在工艺上的要求更为严格,在气密性要求上更加苛刻,故在焊接及测漏等环节上都采用特殊的焊药及检测方法,以确保制冷工质不泄漏.PIONEER生产的冷媒压力表通常用于量测R22,R134a,R12,R407,R407C,R410a等冷媒介质. |
|||||||
|
二、技术参数 |
|||||||
|
表头外径:※50mm(2") ※63mm(2.5") ※75(3.0") ※100mm(4") |
|||||||
|
外壳材质:※铁壳(电泳) ※碳钢壳(烤漆) ※1Cr18Ni9Ti ※不锈钢SUS304 |
|||||||
|
指针材质:※塑制 ※铝制(电泳) ※钢制(电泳) ※钢制(喷漆) |
|||||||
|
波登管材质:※磷铜 ※铍铜 ※不锈钢SUS304 ※不锈钢SUS316 ※不锈钢SUS316l |
|||||||
|
刻度盘材质:※铝制 ※塑制(特殊规格可订制,可订制温度压力多显示表盘或按要求订制彩条色标表盘) |
|||||||
|
机芯材质:※黄铜 ※黄铜 +不锈铁 ※不锈钢SUS304 |
|||||||
|
接头材质:※黄铜 ※1Cr18Ni9Ti ※不锈钢SUS304 ※不锈钢SUS316 |
|||||||
|
罩圈材质:※铁制喷漆罩圈 ※铁制电镀罩圈 ※1Cr18Ni9Ti ※不锈钢SUS304 |
|||||||
|
镜面材质:※压克力 ※安全玻璃 ※钢化玻璃 ※PC(聚碳酸酯) |
|||||||
|
使用温度:-30~60℃(工作温度持续高于80℃建议外加散热装置) |
|||||||
|
环境温度:-30~60℃(工作温度持续高于80℃建议外加散热装置) |
|||||||
|
相对湿度:10%~80%(RH) |
|||||||
|
防护等级:IP65 |
|||||||
|
认可标准;GB1226-86/ASME B40.1 |
|||||||
|
随机附件;合格证,使用说明 |
|||||||
|
安装形式: ※径向(AT) ※径向后法兰(CT) ※径向前法兰(CT) ※轴向 ※轴向前带边安装型(DT) ※轴向加支架安装型 ※轴向平法兰加支架安装型 |
|||||||
|
结构样式: ※罩圈压紧式 ※罩圈螺丝锁紧式 ※罩圈外卡旋紧式 ※罩圈外卡缩口旋紧式 ※滚边式 ※亚克力镜面嵌入式 |
|||||||
|
冷媒压力表压力量程(特殊量程可订制) |
|||||||
|
低压量程 |
0~10kgf/cm2 |
-1~0~10kgf/cm2 |
-1~0~12kgf/cm2 |
-1~0~15kgf/cm2 |
|||
|
0~150psi |
-76cmHg~0~150psi |
-76cmHg~0~225psi |
-1~0~18kgf/cm2 |
||||
|
高压量程 |
0~30kgf/cm2 |
0~35kgf/cm2 |
0~38kgf/cm2 |
-76mmHg~0~30kgf/cm2 |
|||
|
0~3.8MPa |
-76mmHg~0~500psi |
-76mmHg~0~3.5Mpa |
-76mmHg~0~3.8MPa |
||||
|
刻度单位(可按冷媒种类订制温度压力双显示或多显示表盘或按客户要求订制彩条色标表盘) |
|||||||
|
Kgf/cm2 |
MPa |
bar |
kPa |
mmHg |
psi | ||
|
精度等级(在常温条件下):※4.0%f.s.※2.5%f.s. ※2.0%f.s. ※1.6%f.s ※1.0%f.s |
|||||||
|
接头镙纹(可按户要求制做特殊螺纹) |
|||||||
|
2.0"表径 |
2.5"表径 |
3.0"表径 |
4.0"表径 |
||||
|
7/16UNF |
7/16UNF |
7/16UNF |
7/16UNF |
||||
|
1/4PT(ZG1/4) |
1/4PT(ZG1/4-19) |
/8PT(ZG3/8) |
1/2PT(ZG1/2) |
||||
|
1/4PF(G1/4B) |
1/4PF(G1/4B) |
3/8PF(G3/8B) |
1/2PF(G1/2B) |
||||
|
安装环境:适 用于无酸,碱或对铜合金及电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候压力表请另外注明 |
|||||||
|
可选项目: *如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器. *如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关 |
|||||||
|
适用介质: 兼容与不锈钢不起反应的全部冷媒介质 兼容与铜合金不起反应的全部冷媒介质,如R407,R407C,R22,R134A..... |
|||||||
|
订购须知: 1,请注明所需压力表的表头尺寸. 2,请注明所需压力表的量程. 3,请注明所需压力表的安装形式. 4,请注明所需压力表的接口类型. 5,请注明所需压力表量测介质工作温度. |
|||||||
|
三、特点 |
|||||||
|
1,采用专用焊接设备,能有效防冷媒泄漏. 2,仪表采用专用测试设备,能保证仪表的密封性. 3,不同的外壳材料能使冷媒压力表有广泛的使用空间,省却了工作环境对压力表使用上的种种制约. 4,灵活的安装方式,便于拆卸.亮丽的外观更让使用设备显示价值. 5,众多的压力量程,能更好的适应客户的要求. 6,多种表盘单位可供选择. |
|||||||
|
四 、外型结构 |
|||||||
|
|
|||||||
|
五、选型 |
|||||||
|
※普通冷媒压力表用于测量适合铜或铜合金量测的无振动或脉动影响的冷媒介质的静压正负压之压力. |
|||||||
|
六、应用 |
|||||||
|
PIONEER冷媒压力表采用先进的焊接技术和精 密的测漏工艺制作而成,广泛用于工业冷水机, 商用空调,中央空调,,空调冷柜或热泵,冷水机,空气干燥机,或用于装配冷媒表组系统测量制冷工质压力 ,适用于测量空气和对铜合金不起腐蚀作用的 冷媒工质的正压和负压,本公司生产 的冷媒压力表现已被诸多家电生产商认用,质量稳定,价格合理,欢迎选购! |
|||||||
|
七、使用与维护 |
|||||||
|
⑴仪表必须垂直：安装时应使用扳手旋紧,不应强扭表壳；运输时应避免碰撞.
示值超差,请先 剪开仪表顶部胶塞再使用. |
|||||||
