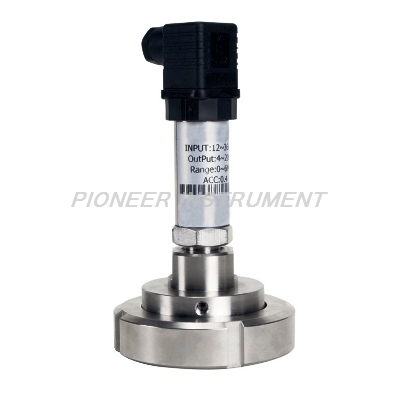

平膜卫生型压力变送器
|
|
一、产品简介
|
|
平膜卫生型压力变送器是采用进口的高精度、高稳定性的带不锈钢隔离膜片的压阻式传感器和高性能专用放大电路板装入不锈钢壳体组成。传感器经计算机自动测试并用激光调阻工艺进行全温度范围的零点和满量程补偿，使其具有优良的温度特性和良好的灵敏度线性。经激光调阻和一定的信号处理，输出工业标准的4~20mA或0~10mA信号。
|
|
二、技术参数
|
|
量程
|
Kpa
|
0～10、100……1000
|
压力形式
|
表压,绝压
|
|
Mpa
|
0～2、20……200
|
输出信号(mA)
|
4～20 mA (1～5V) 二线制
0～10 mA (0～5V) 三线制
|
|
精度等级
|
0.1%
|
0.3%
|
0.5%
|
工作电压(V)
|
DC+12~36(标定值为+24)
|
|
非线性迟滞
重复性(%FS)
|
≤0.1
|
≤0.3
|
≤0.5
|
长期稳定性
(%FS/年)
|
≤0.1或≤0.3
|
|
零点漂移
(%FS/4h)
|
≤0.1
|
≤0.3
|
≤0.5
|
工作温度(℃)
|
-30~+85
|
|
过载能力(%)
|
300
|
|
零点及灵敏
度温度漂移
(%FS/℃)
|
≤0.005
|
≤0.03
|
≤0.05
|
负载电阻(Ω)
|
R=(U-12.5)/0.02-RD
其中:U为电源电压
RD为电缆内阻
|
|
寿命(次)
|
>1*108压力循环(@25℃)
|
补偿温度 （℃）
|
-20～＋150
|
|
阻尼(秒)
|
0~32可调
|
存储温度 （℃）
|
-40～＋80
|
|
响应时间
(10~90%)
|
≤1
|
壳体材质
|
SUS304或铝合金
|
|
膜片材质
|
SUS316L
|
|
测量介质
|
与316L兼容的所有腐蚀性或非腐蚀性介质
|
密封件材质
|
四氟橡胶
|
|
连接镙纹
|
M20*1.5或按客户要求定制
|
防爆类型
|
本安防爆型
|
|
防护等级
|
IP67
|
防暴等级
|
ExibⅡCT6
|
|
|
|
三、特点
|
|
●测量范围宽：0~10KPa~100MPa
●精度高：优于0.1%FS
●稳定性好：≤0.1%FS/年，≤0.01%FS/℃
●齐平膜结构，特别适用于粘稠介质并对生产工艺无污染
●无需充硅油，溅射薄膜力敏芯片直接感受介质压力
●抗干扰设计
●防腐性强：316L金属膜片
●本安防爆
|
|
四 、外型结构
|
|
|
|
五、接线图
|
|
|
|
六、应用
|
|
PIONEER该变送器主要用于食品行业对腐蚀性气体、液体、蒸汽的表压、绝压的自动测量和控制。
|
|
七、使用与维护
|
|
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质时或高温介质时请注意选用不锈钢材质.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件如介质材质。
|
|
|
