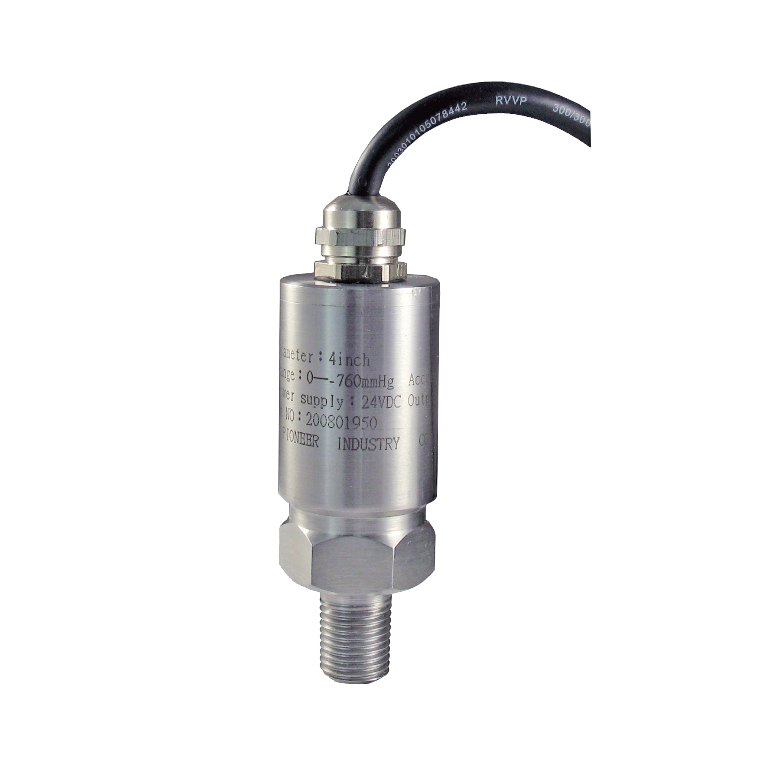

防水接头小型压力变送器
产品名称:两线制小外型压力变送器
产品型号:PBA-BH42AW系列
量程范围:0~5kpa......100Mpa(表压/绝压/负压)
传感器壳材质:SUS304不锈钢
传感器材质:外壳SUS316
传感器膜片:膜片SUS316L
环境温度:-20~+60℃
介质温度:-20~0~85℃
输出信号:4~20mA/0~10mA/0~10V
供电电源:+12V~36V(DC)
精度等级:0.1~0.5%F.S
电气接口:防水接头
安装方式:径向螺纹式(管道安装式)
压力接口:1/2PT或按客户要求订制
两线制小外型压力变送器
一，产品简介
PBA-BH42AW系列压力变送器是一种棒状小外形压力变送器。壳体采用不锈钢外壳隔离防腐，外形设计精巧，安装十分简便小巧。
仪表采用防水接头直接引线出线结构，防水安全，引线方便，通用性强，安装便捷。
PBA-BH42AW小巧型压力变送器是被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。选用高可靠扩散硅或陶瓷压阻压力传感器等作为敏感核心，经过温度补偿、数字电路修正和信号调理，输出标准的工业应用和组网信号。每型产品都经过精心设计、元器件筛选、工艺验证固化、循环加载去应力、老化、环境模拟测试等过程，保障每只产品稳定可靠。
二， 产品特点
◆小型化、体积精巧、便于安装
◆全量程覆盖
◆高稳定、低漂移
◆多种结构供选择
◆可应用于各种工业场合，通用性强
◆精度高、稳定性能好
◆量程、零点外部连续可调
◆正迁移可达500%、负迁移可达600%
◆二线制
◆阻尼可调、耐过压
◆扩散硅或陶瓷传感器设计
◆无机械可动部件、维修量少
◆重量轻、全系列统一结构、互换性强
三，主要用途
PBA-BH42AW系列压力变送器以其优良的准确度和可靠性，广泛应用于各类压力测量用户。尤其在煤矿、油田、化工、民爆、环保、医药、水务、航运等行业，PION品牌压力变送器已得到了客户的广泛认可。
四，选型提示:
1、选型时请注意被测介质要与产品与介质相接触的部分相兼容。
2、齐平膜型压力变送控制器的测量范围为0kPa～100kPa…35MPa，SMS卫生式压力变送控制器的测量范围为0kPa～100kPa…3.5MPa，卡箍式卫生型变送器的测量范围为-100kPa…0kPa～20kPa…2MPa。
3、若订货产品需要计量检定证书，或者其它特殊要求，敬请与本公司商洽，并在订单中注明。
4、订货时请注意防爆型产品和船用产品不包含数显表头，订购带表头的变送器时，变送器的供电电源应不低于20VDC。
5、24V供电型产品，工作电压范围详见“性能指标”。
6、订货时请注意3.3V/5V DC供电产品,电缆线长度需小于10m；订购输出为0V～10V DC产品时，产品供电为15V～28V DC。
|
PBA-QH系列小型压力变送器 (又名:迷你压力变送器,小外形压力变送器)
|
|||||||
|
技术参数 |
|||||||
|
产品系列 |
PBA-QH系列 |
||||||
|
压力形式 |
表压或绝压或真空（负压）型或 |
||||||
|
压力量程 |
0~5kPa min---0~9999 kPa max -100kPa…0kPa～10kPa…100MPa |
||||||
|
MPa 0~0.005min---0~100MPamax |
|||||||
|
最大过压 |
≤1.5倍满量程压力(取最小值) |
||||||
|
供电电源 |
11V～28V DC 11V～28V DC 3.3V /5V DC |
||||||
|
输出信号 |
4mA～20mA DC（二线制） 0/1V～5V/10V DC（三线制） 0.5V～2.5V/4.5V DC（三线制） |
||||||
|
负载电阻 |
≤（U-11）/0.02 （Ω） ≥10k ≥10k |
||||||
|
精度等级 |
±％FS |
1 | 0.5 | 0.3 | 0.25 | 0.16 | 0.1 |
|
非线性迟滞 |
%FS |
≤±0.5%FS |
≤±0.3%FS |
≤±0.25%FS |
≤±0.16%FS |
≤±0.1%FS |
≤±0.075%FS |
|
重复性(%FS） |
%FS |
≤±0.5%FS |
≤±0.3%FS |
≤±0.25%FS |
≤±0.16%FS |
≤±0.1%FS |
≤±0.075%FS |
|
长期稳定性 |
%FS/年 |
≤±0.5%FS |
≤±0.3%FS |
≤±0.25%FS |
≤±0.16%FS |
≤±0.1%FS |
≤±0.075%FS |
|
零点漂移 |
%FS/4h |
≤±0.1% |
≤±0.1% |
≤±0.1% |
≤±0.1% |
≤±0.075% |
≤±0.05% |
|
温度漂移 |
%FS/℃ |
≤±0.1% |
≤±0.1% |
≤±0.1% |
≤±0.1% |
≤±0.075% |
≤±0.05% |
|
传感器壳材质 |
不锈钢SUS304 不锈钢SUS316 |
||||||
|
传感器材质 |
扩散硅 陶瓷压阻 |
||||||
|
波纹膜片 |
不锈钢316L |
||||||
|
电气连接 |
防水电缆固定头直接出线 |
||||||
|
接插件外壳 |
SUS304不锈钢 |
||||||
|
引出电缆 |
Φ6.5mm聚乙烯专用电缆，标长1.5M |
||||||
|
密封胶圈 |
氟橡胶 |
||||||
|
补偿温度 |
0℃～50℃ |
||||||
|
可选配件 |
阻尼器 |
||||||
|
工作温度 |
-30℃～80℃ （常规型） -10℃～60℃（本安型） -20℃～60℃（隔爆型） -10℃～70℃（电缆型） |
||||||
|
环境温度 |
工作条件的环境温度为 -20℃～60℃ |
||||||
|
贮存温度 |
20℃～85℃（电缆型） |
||||||
|
相对湿度 |
10%~80%(RH) |
||||||
|
振动等级 |
不超过GB/T 4439 规定的V.H.2级 |
||||||
|
防护等级 |
IP45~IP67 (按结构） |
||||||
|
防爆类型 |
本安防爆型 |
||||||
|
防爆等级 |
ExibⅡCT6 |
||||||
|
工作寿命 |
≥108(次)压力循环(@25℃) |
||||||
|
认可标准 |
GB/T 1227-2002 JJG 49-1999 |
||||||
|
接头镙纹 |
M20*1.5 |
1/2PT(ZG1/2) |
1/2NPT(Z1/2) |
G1/2(1/2PF) |
(标准规格为M20*1.5,可按用户要求 订制螺纹) |
||
|
出线样式 |
防水电缆固定头出线 防水插头出线 防水小赫斯曼接头出线 |
||||||
|
安装环境 |
可适应于对不锈钢无腐蚀的工作环境,用于野外或露天的耐候 压力变送器请另外注明 。 |
||||||
|
随机附件 |
合格证,使用说明 |
||||||
|
压力单位 |
|||||||
|
MPa (兆帕) |
bar (巴) |
Kpa (千帕) |
psi (磅) |
mbar (毫巴) |
mmHg (毫米汞柱) |
inHg (英吋汞柱) |
Pa (帕) |
|
cmH2O (厘米水柱) |
mmH2O (毫米水柱) |
cmAq (厘米水柱) |
mmAq (毫米水柱) |
kgf/cm2 (千克力/平方厘米) |
ibl/inch2 (磅力/平方英吋) |
||
|
可选项目 *如用于压力脉冲较大的介质可选取配：缓冲弯管或阻尼器。 *如需要在不用或更换压力变送器时不停机做业，须隔断 压力变送器和被测介质的可选配压力变送器开关. *如采用管道安装(AT)时,可选配45#钢焊接底座,压力变送器开关及缓冲弯管,可成套供应. *如用于测量高压时,可选配压力变送器专用测压软管. |
|||||||
|
适用介质 压力变送器可用于量测与不锈钢不起反应,且不结晶,不凝固,无爆炸危险,且非毒的,非高粘稠的全部 流体体介质. |
|||||||
|
订购须知 1，请注明所需压力变送器的表头尺寸。 2，请注明所需压力变送器的量程范围。
3，请注明所需压力变送器的结构样式。 9，请注明所需压力变送器量测介质工作温度 与安装的环境温湿度。 |
|||||||
|
压力变送器的准确度等级和允许误差及其关系 |
|||||||
|
准确度等级 |
允许误差值(MPa) |
||||||
| 0.16 |
±( 测量范围的上限值MPa × 0.16 ÷ 100 ) |
||||||
| 0.25 |
±( 测量范围的上限值MPa × 0.25 ÷ 100 ) |
||||||
| 0.4 |
±( 测量范围的上限值MPa × 0.4 ÷ 100 ) |
||||||
| 0.6 |
±( 测量范围的上限值MPa × 0.6 ÷ 100 ) |
||||||
|

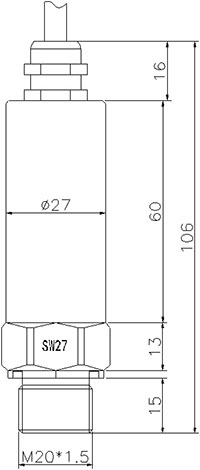

外型结构 |
|||||||
|
防水电缆固定头直接出线式
|
|||||||
