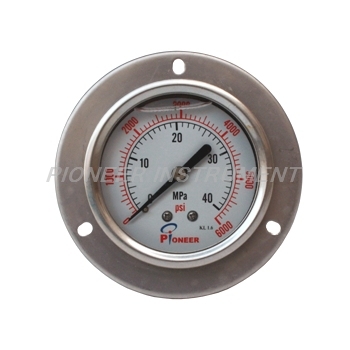

全不锈钢压力表
(又名:全钢压力表,耐蚀压力表,防腐压力表)
|
一、产品简介
|
全不锈钢压力表是由不锈钢的外壳加上不锈钢材质的弹性元件和传动元件构成,它的工做原理与普通的压力表并无二致,它的特殊性在于它的材质.不锈钢是合金钢的一个大类,依据不锈钢的元素成分和组成不同,不锈钢分为很多的种类,不同标号的不锈钢的物理特性和用途都不尽相同,而且世界各国对其的称谓也各有不同。而我们仪表行业常用的有(AISI/SAE标准)304,316及316L,一般我们都是依据压力表的不同用途和量测的介质来选用不同的不锈钢材料,通常我们会在选取材料时考虑仪表所要承受的压力强度,温度,和介质的酸性或碱性.并且全不锈钢压力表的焊接工艺采用的一般都是氩弧焊,焊接更加可靠,因为有惰性气体保护所以焊接接口不会氧化,或有气泡,针孔等,能有效保证仪表的的密闭性及耐蚀特性.全不锈钢压力表因其材料的不同搭配,能适应于各种特殊的工做场所及适用各种介质,在必要的时候还可以和耐酸碱涂料搭配,组成如不锈钢被四氟材料,为你解决压力量测上的种种问题!全不锈钢压力表以它宽广的应用领域和良好的兼容性及无与伦比的性价比被广泛用于石油、化工、化纤、冶金、电站等工业部门中有耐腐、耐振要求较高的工艺流程中测量各种流体及气体介质的压力。
本仪表的整体结构设计合理,工艺精致,具有较高的测量精度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品.
|
二、技术参数
|
表头外径
|
※40mm(1.5inch)
|
※50mm(2.0inch)
|
※63mm(2.5inch)
|
※76mm(3.0inch)
|
※100mm(4.0inch)
|
※150mm(6.0inch)
|
|
|
安装形式
|
径向安装型(AT)
|
径向后法兰安装型(CT)
|
轴向安装型(BT)
|
轴向前(法兰)带边安装型(DT)
|
轴向加支架
|
轴向 前边(法兰)加支架
|
轴向平法兰(无孔)加支架
|
|
全不锈钢压力表常规压力量程(特殊量程可订制)
|
常规量程kgf/cm2 & psi
|
0~0.5kgf/cm2&0~7psi
|
0~1kgf/cm2&0~15psi
|
0~2kgf/cm2&0~30psi
|
0~3kgf/cm2&0~45psi
|
0~4kgf/cm2&0~60psi
|
0~5kgf/cm2&0~75psi
|
0~6kgf/cm2&0~90psi
|
0~7kgf/cm2&0~100psi
|
0~10kgf/cm2&0~150psi
|
0~15kgf/cm2&0~225psi
|
0~20kgf/cm2&0~300psi
|
0~25kgf/cm2&0~360psi
|
0~35kgf/cm2&0~520psi
|
0~50kgf/cm2&0~750psi
|
0~70kgf/cm2&0~1000psi
|
0~100kgf/cm2&0~1500psi
|
0~150kgf/cm2&0~2250psi
|
0~250kgf/cm2&0~3750psi
|
0~350kgf/cm2&0~5200psi
|
0~400kgf/cm2&0~6000psi
|
0~600kgf/cm2&0~90000psi
|
0~700kgf/cm2&0~10000psi
|
0~1000kgf/cm2&0~150000psi
|
0~1500kgf/cm2&0~22500psi
|
常规量程 MPa & psi
|
0~0.05MPa&0~7psi
|
0~0.1MPa&0~15psi
|
0~0.2MPa&0~30psi
|
0~0.3MPa&0~45psi
|
0~0.4MPa&0~60psi
|
0~0.5MPa&0~75psi
|
0~0.6MPa&0~90psi
|
0~0.7MPa&0~100psi
|
0~1.0MPa&0~150psi
|
0~1.5MPa&0~225psi
|
0~2.0MPa&0~300psi
|
0~2.5MPa&0~360psi
|
0~3.5MPa&0~520psi
|
0~5MPa&0~750psi
|
0~7MPa&0~1000psi
|
0~10MPa&0~1500psi
|
0~15MPa&0~2250psi
|
0~25MPa&0~3750psi
|
0~35MPa&0~5200psi
|
0~40MPa&0~5800psi
|
0~60MPa&0~9000psi
|
0~70MPa&0~10000psi
|
0~100MPa&0~15000psi
|
0~150MPa&0~22500psi
|
常规量程 bar & psi
|
0~0.5bar&0~7psi
|
0~1bar&0~15psi
|
0~2bar&0~30psi
|
0~3bar&0~45psi
|
0~4bar&0~60psi
|
0~5bar&0~75psi
|
0~6bar&0~90psi
|
0~7bar&0~100psi
|
0~10bar&0~150psi
|
0~15bar&0~225psi
|
0~20bar&0~300psi
|
0~25bar&0~360psi
|
0~35bar&0~520psi
|
0~50bar&0~750psi
|
0~70bar&0~1000psi
|
0~100bar&0~1500psi
|
0~150bar&0~2250psi
|
0~250bar&0~3750psi
|
0~350bar&0~5200psi
|
0~400bar&0~5800psi
|
0~600bar&0~9000psi
|
0~700bar&0~10000psi
|
0~1000bar&0~15000psi
|
0~1500bar&0~22500psi
|
外壳材质(外壳防爆泄压孔多为顶部,有高防爆要求的可选后部)
|
不锈钢壳1Cr18Ni9Ti
|
不锈钢SUS304
|
不锈钢SUS304镀特氟龙
|
|
指针材质
|
塑制 (注塑一体成型)
|
铝制(电泳) |
钢制(电泳) |
钢制(喷漆) |
巴登管材质
|
不锈钢壳1Cr18Ni9Ti |
不锈钢SUS304 |
不锈钢SUS316 |
不锈钢SUS316L |
机芯材质
|
不锈钢壳1Cr18Ni9Ti
|
不锈钢SUS304 |
|
|
接头材质
|
不锈钢壳1Cr18Ni9Ti |
不锈钢SUS304 |
不锈钢SUS316 |
不锈钢SUS316L |
刻度单位
|
Kpa
(千帕)
|
MPa
(兆帕)
|
bar
(巴)
|
psi
(磅)
|
kgf/cm2
(千克力/平方厘米)
|
ibl/inch2
(磅力/平方英吋)
|
刻度盘材质
|
铝制(白瓷底漆,特殊规格可订制)
|
塑制
|
罩圈材质
|
不锈钢1Cr18Ni9Ti
|
不锈钢SUS304 |
不锈钢SUS316 |
|
镜面材质
|
压克力
|
安全玻璃 |
钢化玻璃 |
PC(聚碳酸酯) |
使用温度
|
-30~70℃(工作温度持续高于80℃建议外加散热装置)
|
结构样式
|
一体滚边密封式
|
一体焊壳滚边密封式 |
|
|
一体外卡旋紧式密封式
|
一体焊壳外卡旋紧式密封式 |
一体外卡缩口旋紧密封式 |
一体焊壳外卡缩口旋紧密封式 |
两体滚边密封式
|
两体外卡旋紧式密封式 |
两体外卡缩口旋紧密封式
|
|
环境温度
|
-30~60℃(工作温度持续高于80℃建议外加散热装置)
|
相对湿度
|
10%~80%(RH)
|
精度等级
|
不锈钢压力表各尺寸表径在常温条件下的精度:
|
1.5"表径2.5%f.s.
|
2.0"表径2.5%f.s.
|
2.5"表径2.5%f.s.或1.6%f.s
|
3.0"表径2.5%f.s.或1.6%f.s
|
4.0"表径1.6%f.s.或1.0%f.s
|
6.0"表径1.6%f.s.或1.0%f.s
|
|
|
接头镙纹(列表中为本公司产品的标准规格,可按用户要求制做特殊螺纹,如公制螺纹,G螺纹,NPT螺纹及其它非标螺纹)
|
1.5"表径:1/8PT(ZG1/8)
|
2.0"表径:1/4PT(ZG1/4)
|
2.5"表径:1/4PT(ZG1/4)
|
3.0"表径:3/8PT(ZG3/8)
|
4.0"表径:3/8PT(ZG3/8)
|
6.0"表径:1/2PT(ZG1/2)
|
|
|
防护等级
|
IP65
|
认可标准
|
GB1226-86/ASME B40.1
|
安装环境
|
可适应于不锈钢无腐蚀的工作环境,用于野外或露天的耐候压力表请另外注明
|
随机附件
|
合格证,使用说明
|
可选项目
|
*如用于压力脉冲较大的介质可选取配:缓冲弯管或阻尼器。
*如需要在不用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关.
*如采用管道安装(AT)时,可选配45#钢焊接底座,压力表开关及缓冲弯管,可成套供应.
*如采用面板安装(DT或ET)时,可选配压力表专用测压软管,及压力表开关.
|
适用介质
|
兼容与不锈钢不起反应,不结晶,不凝固,无爆炸危险,非粘稠的全部流体介质
|
订购须知
|
1,请注明所需压力表的表头尺寸。
2,请注明所需压力表的量程。
2,请注明所需压力表的结构样式。
3,请注明所需压力表的安装形式。
4,请注明所需压力表的接口类型。
5,请注明所需压力表量测介质工作温度。
|
三、特点
|
1.仪表采用不锈钢材料,能适用于大多数的压力介质,通用性好.
2.仪表采用氩弧焊焊接,鱼鳞状焊口能有效防止压力表弹性元件泄露!
3.不同的材料能使压力表有广泛的使用空间,省却了工作环境 及工作介质对压力表使用上的种种制约。
4.灵活的安装方式,便于拆卸。亮丽的外观更让使用设备显示价值。
5.众多的压力量程,能更好的适应客户的要求.
6.多种不锈钢材料可供选择.
|
四 、外型结构
|
|
五、选型
|
※全锈钢压力表用于测量与不锈钢不起反应,不结晶,不凝固,无爆炸危险,非粘稠的全部流体介质之压力
※全锈钢充油压力表用于测量与不锈钢不起反应,不结晶,不凝固,无爆炸危险,非粘稠的全部脉动流体介质或具有强烈震动之工作环境.
※全锈钢真空表用于测量与不锈钢不起反应,不结晶,不凝固,无爆炸危险,非粘稠的全部流体介质之负压.
※全锈钢压力真空表用于测量与不锈钢不起反应,不结晶,不凝固,无爆炸危险,非粘稠的全部流体介质之正负压. 能同在一个表盘上指示正压及负压.
|
六、应用
|
广泛用于石油、化工、化纤、冶金、电站等工业部门中有耐腐、耐振要求较高的工艺流程中测量各种流体及气体介质的压力。 如:精细化工;食品工业;污水处理;纯水处理;造纸工业;酿造行业;制酸制碱;石油化工等......
|
七、使用与维护
|
⑴仪表必须垂直:安装时应使用扳手旋紧,不应强扭表壳;运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑶使用工作环境振动频率<25HZ,振幅不大于1mm。
⑷使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现
示值超差,请先打开仪表防爆塞后再使用。
⑸仪表使用范围,应在仪表全量程的1/3~2/3之间。
⑹在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质。
|
