防爆一体化温度变送器

(防爆型温度变送器)

一、产品简介

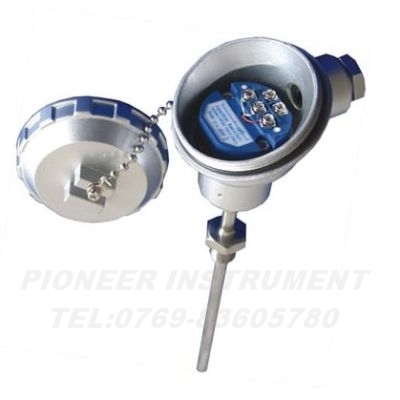

       为满足不同客户对温度测量小型化,集成化,轻量化并同时能兼顾安全等需要, 派尔耐仪表公司成功开发出本款防爆型一体化温度变送器.防爆一体化温度变送器是由温度传感器和信号转换器组成,计设结构将温度传感器与变送器的完美结合,信号转换器安装在温度传感器的冷端接线盒内,把温度传感器检测到的 -200~+1600 ℃ 范围内的温度信号以十分简捷的方式转换为电流信号 DC 4~20mA,DC 0-10mA或电压信号0~5V,0~10V等标准工业信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制.防爆型一体化温度变送器结构简单,安装、使用、维修方便,是新一代温度检测、控制仪表,深受广大设计人员和用户的欢迎.目前已广泛用于石油、化工、冶金、电站、轻工等部门,与调节器、记录仪表、计算机等配套使用,组成各种测量控制系统.
       派尔耐仪表公司生产的温度变送器按温度传感器不同,分为热电偶和热电阻两种系列,在每种系列中,根据使用场合的的不同分为防爆型和普通型,根据输出功能的不同,分为带现场显示和不带现场显示.用户可根据使用场合和配套仪表的要求选择适当的规格型号.
     派尔耐仪表公司生产防爆型温度变送器经国家级仪器仪表防爆安全监督检验站测试合格,可在爆炸性气体环境中使用.

     防爆型一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品.它以其功能全, 价位低, 免维护, 拆装方便等诸多优点而畅销各地.

二、技术参数

温度传感器 类型

热电阻型:Pt100 、 Pt10 、 Cu100 、 Cu50

热电偶型: B 、 S 、 T 、 K 、 J

变送器壳体材质

防爆铸铝壳体(接线盒偶头或带显示表壳)

温度 变送器结构

无显示防爆接线盒一体化结构,带显示防爆表壳一体化结构

表头显示方式

4位LCD显示,4位LED显示(仅就地指示型有此选项)

显示表头类型

单显示型,显示加模拟远程信号输出型,显示加远程信号及控制开关信号输出型,显示加数字通讯信号输出型.

探头保护管外径

※Ф2.5 ※Ф3 ※Ф4 ※Ф5  ※Ф6  ※Ф7  ※Ф8  ※Ф10  ※Ф12  ※Ф16  ※Ф18  ※Ф20.0 (客户指定)

探头保护管长度

15~1000mm (客户指定)

探头保护管材质

见下表 保护管选用 (或客户指定)

探头最小插深

应不小于其保护管外径的15倍感温元件长度,长度不符合本项要求,测量精度将相应受到影响.

安装形式

※无固定装置直插安装型  ※活动螺纹安装型   ※固定螺纹安装型   ※固定法兰安装型
※活络管接头安装型      ※固定螺纹锥形安装型 (或按客户要求制做特殊装配形式)

螺纹接口

※公制:M5*0.8～M27*2  ※英制:1/8～3/4(G或PT)  ※美制:1/8～3/4NPT(客户指定特殊螺纹或接口)

温度量程

※-200~+1600℃

供电电压

DC24V (一般电源电压Ｖs选用24V,负载电阻RL选用250Ω,这样当回路中通过4～20mA电流时,RL上的电压降为1～5V.如果Ｖs和RL选用别的数值,那么RL值不能超过由公式RL = 计算得到的数值)

输出信号

DC 4~20mA,DC0-10mA或电压信号0~5V,0~10V

最大耐压

※无固定装置式,活动接头式,活动法兰式,活络管接头式均为常压.  ※固定螺纹安装式≤10MPa

※固定法兰安装≤2.5MPa(或按照法兰标准PN值)        ※固定螺纹锥形安装式≤30MPa

引线材质

※聚氯乙烯线RVV  ※聚氯乙烯线RVVP ※聚氯乙烯线AVVR  ※铁氟龙屏蔽线  ※硅橡胶线AGR

出线线制

※二线制  ※三线制 ※四线制 (按输出信号确定)

出线方式

防爆接线电缆端口(标准为内螺纹M20*1.5防爆管接口)

绝缘电阻

环境温度@15～35℃,相对湿度≥80%,试验电压为DC10～100V电极与外套管之间的绝缘电阻≥100MΩ.

相对湿度

10%~80%(RH)

环境温度

应用环境温度－20～85℃~ －50～300℃

精度等级

※0.2级  ※0.5级 ※1.0级

防护等级

IP67

防爆特性

防爆标志：dIIBT4

隔爆原理

利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆.

认可标准

※JB/T8622-1997   ※JB/T8623-1997   ※GB/T5979-1986    ※IEC751

安装环境

适应于 含有爆炸性气体混合物的环境,且其爆炸等级不高于II类B级（包括II类A级II类B级）,自燃温度不低于T4（包括T1、T2、T3、T4）的场所.

随机附件

合格证,使用说明.

可选项目

*如需要在更换防爆型一体化温度变送器时不停机做业的可选配 加装温度护套

适用介质

适应 对温度变送器探头保护管及接头无腐蚀的的流体介质及固液混合流体介质的温度测量.

订购须知:

1,请注明温度变送器的探头外径尺寸.         2,请注明温度变送器的探头插深尺寸.

3,请注明温度变送器的测温量程.                 4,请注明温度变送器的安装式.

5,请注明温度变送器的接口类型.                 6,请注明温度变送器量测介质类型.

保护管选用

保护管材质

适用温度及介质

1Cr18Ni9Ti不锈钢

-200～800℃ 具有高温耐蚀性,通常作为一般热钢使用.

SUS304不锈钢

-200～800℃ 低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用.

SUS316不锈钢

-200～750℃ 低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.

SUS316L不锈钢

-200～750℃ 超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.

SUS310S不锈钢

-200～ 1000℃具有高温抗氧化性,耐腐蚀型通常作为热钢使用.

GH3030合金钢

0～1100℃    镍基高温合金钢,具有优良抗氧化性,耐腐蚀型,通常作为耐热钢使用.

蒙乃尔MonelK500

0-100～700℃ 镍铜合金,具有良好耐晶间腐蚀性,适用于强硫酸等腐蚀性场合.

哈氏合金H.Alloy-276

-100 ～700℃ 具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.

Incone1600

-100～1000℃ 镍铬铁合金,具有优良高温抗氧化性,通常作为耐热钢使用.

GH3039

0～1300℃    镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用.

高铝质管

0～1300℃    工业陶瓷管,具有优良抗氧化性,耐腐蚀性.

钢玉管

0～1600℃    工业陶瓷管,具有优良抗氧化性,耐腐蚀性.

3YC52

0～1300℃    高温合金,具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所.

二硅化钼MoSi2

0～1600℃    具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所 .

三、特点

*输出信号传输距离远,抗干扰能力强.
*信号转换器用环氧树脂封装成模块,具有抗震动、耐腐蚀、防潮湿等优点,可用于条件较差的各种恶劣和危险场所使用场所.
*温度信号经信号转换器直接转换模拟信或数字输出、用普通电缆线传送信号,可省去价格昂贵的补偿导线.

*带现场显示的温度变送器既能输远传或通讯信号,又能在测温现场读到实测温度,给操作人员带来很大方便.
*冷端、温漂、非线形自动补偿,测量精度高,长期稳定性好.
*一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻.
*液晶、数码管、指针等多种指示功能方便现场适时监控.
*机械强度高,耐压性能好,耐振,抗冲击.
*使用寿命长,规格齐全.

*采用装配式结构,零件分解性好,维修方便,更换易损件成本低.

四、外形接构

五、应用

防爆型一体化温度变送器通常和显示仪表、记录仪表等配套使用.直接测量生产过程中的-200～1600℃范围内液体、蒸汽和气体及固液混合介质以及固体表面温度.用于石油化工、制碱、化纤、染化、制药、食品和酿造、造纸、制碱、电子机械,电力等工业部门测量系统或设备流体介质的压力.具体应用如下:食品用卫生型一体化温度变送器,可用于酿造,乳制品,钦料等.化工用耐强腐蚀防爆型一体化温度变送器可用于制碱,氨化,硫化,以及精细化工等.

六、使用与维护

热电阻在使用时要注意如下事项:
(1) 根据测量温度范围和测量对象,选择适当规格的防爆型一体化温度变送器以及保护管材料.
(2) 防爆型一体化温度变送器最高使用温度和工作压力不可超过该热电阻的额定数值.
(3) 如果防爆型一体化温度变送器需在腐蚀性介质中使用时,应采用由不镑钢制成的保护管.
(4) 防爆型一体化温度变送器的插人深度,应该考虑到温度变送器只能测量敏感元件附近范围内被测介质的平均温度.
(5) 防爆型一体化温度变送器及其附件在不使用的时候,必须保存在不受振动和碰撞的地方.最合适的存放场所条件为:环境温度10~35℃相对湿度不大于80%；周围空气中不应含有可能造成热电阻零件腐蚀的物质.
