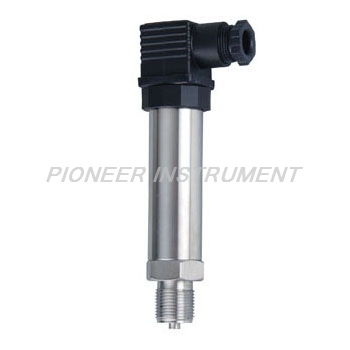

一、产品简介
|
通用型压力变送器采用高准确度、高稳定性的力敏芯片,经严格精密的温度补偿、信号放大、V/I转换,将压力参数可靠的转换成工业标准确的4mA~20mA(1V-5V)或0mA~10mA(0V-5V)信号输出。
该变送器可广泛用于石油、化工、冶金、电力、轻纺、环保等领域对非腐蚀性气体的表压、负压、绝压、真空度和大气压的精确测量。
|
二、技术参数
|
量程
|
Kpa
|
0~1.....1000
|
压力形式
|
表压,绝压,负压
|
Mpa
|
0-2 ,5 ,25.....60
|
输出信号(mA)
|
4~20mA (1-5V)二线制
|
0~10mA (1-5V)三线制
|
显示方式
|
配套2次表头显示
|
安装方式
|
立式安装
|
精度等级(%FS)
|
0.2%
|
0.3%
|
0.5%
|
工作电压(V)
|
DC+12~36(标定值为+24)
|
非线性迟滞
重复性(%FS)
|
≤0.15
|
≤0.3
|
≤0.4
|
长期稳定性
(%FS/年)
|
≤0.2
|
补偿温度(℃
|
-20~+60
|
零点漂移
(%FS/4h)
|
≤0.15
|
≤0.3
|
≤0.4
|
工作温度(℃)
|
-20~+85
|
过载能力(%)
|
300%
|
零点及灵敏
度温度漂移
(%FS/℃)
|
≤0.015
|
≤0.03
|
≤0.04
|
负载电阻(Ω)
|
R=(U-12.5)/0.02-RD
其中:U为电源电压
RD为电缆内阻
|
阻尼(秒)
|
依2次表头显示设定
|
寿命(次)
|
>1*108压力循环(@25℃)
|
响应时间
(10~90%)
|
≤1
|
壳体材质
|
1Cr18Ni9Ti和铝合金
|
膜片材质
|
氟硅凝胶
|
测量介质
|
非腐蚀性气体
|
密封件材质
|
橡胶
|
连接镙纹
|
M20*1.5或按客户要求
|
防爆类型
|
本安防爆型
|
防护等级
|
IP67
|
防暴等级
|
ExibⅡCT6
|
|
三、特点
|
●测非腐蚀性气体表压
●测非腐蚀性气体的绝压、真空度、大气压
●测非腐蚀性气体的负压
●稳定性好:≤0.2%FS/年,≤0.01%FS/℃
●抗干扰设计
●全封密固化封装、抗震动
●本安防爆
|
四 、外型结构
|
|
五、电气线路
|
|
六、应用
|
我司生产的通用型压力变送器广泛用于航天、航空等军事工程、石油、化工、冶金、电力、水文、地质、铁路、环保、气象、计量、科研、自动化仪表制造和生产过程检测与控制系统。适用于各种气体、液体的表压、差压、负压、绝对压的静态及动态测量。
|
七、使用与维护
|
⑴仪表必须垂直:安装时应使用扳手旋紧,不应强扭表壳;运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑸仪表使用范围,应在上限的1/3~2/3之间。
⑹在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的.
⑺仪表应经常进行检定(至少每三个月一次)
⑻需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质。
|
|
|
|
|
