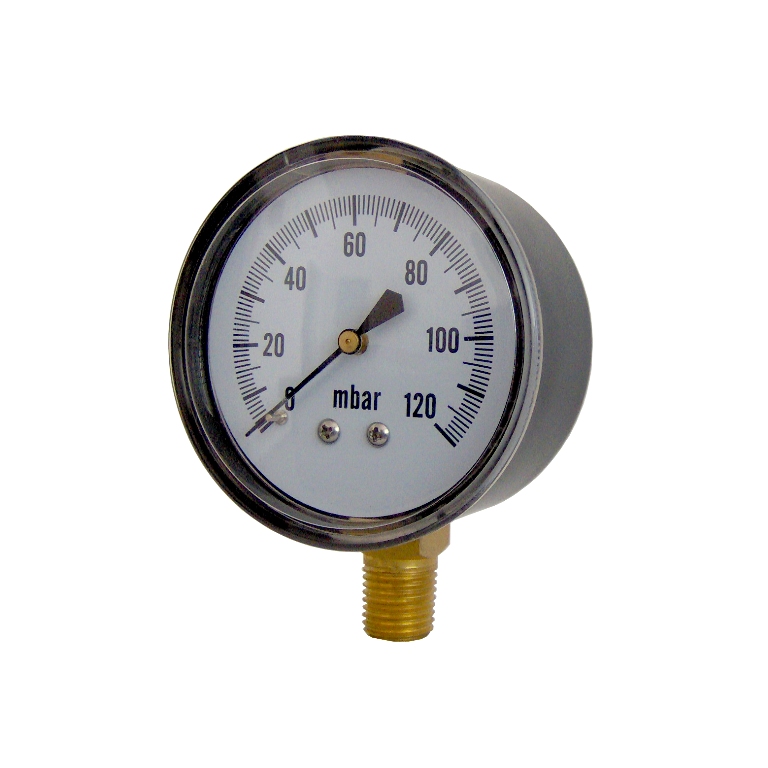

66mm普通毫巴表

产品型号:PMB26-ACC-B121D-BP14
产品品牌:PIONEER
产品类型:机械式压力仪表类
产品系列:膜盒压力表系列
表头直径:2.6Inch(66mm)
压力量程:0~120mbar
刻度单位:bar(黑)
结构样式:弧面塑面内嵌压紧结构
表壳材质:铁壳喷漆
罩圈材质:(无罩圈)
传动元件材质:铜合金(机芯)
弹性元件材质:铜合金(膜盒)
接头材质:铜合金(镀镍)
表窗材质:弧形PC表窗
表盘材质:铝制(白瓷底色)前调零
指针材质:铝制
安装方式:径向安装式
压力形式:表压(相对压力)
接口镙纹:1/4PT(ZG1/4)
精度等级:2.5%f.s.

产品介绍
技术参数
选型指引
应用实例

产品简介

    PION^@膜盒压力表主要是用于量测气体介质之微小压力,因其压力敏感元件通常是由两块波浪型的金属膜片组成的弹性膜盒,故而称之为膜盒压力表。它与一般压力表的巴登管结构不同，它采用的是膜盒结构，它能测量巴登管结构无法测量的微小的压力(60kPa以下）,故又称微压表。膜盒压力表通常用水柱高度为参照单位,也称之为水柱表或微压计。有时膜盒压力表也会采mbar单位,故此也被称为毫巴表,膜盒压力表也常用于燃气设备及燃气管路上,所以也有人称之为燃气压力表。
    PION^@膜盒压力表主要是依靠膜盒感应元件对压力进行测量。一般膜盒分为2种结构,一种是由两片或两片以上具有弹性的金属膜片焊接而成的膜盒或串联膜盒,另一种为单片膜片与基底座焊接(称单片膜盒)。膜盒的外面焊有拔杆并以扛杆方式接到齿轮机芯上,当测量介质的压力作用在膜盒腔内时,由此产生的膜盒的弹性变形位移。膜盒的弹性变形位移量与介质所施加压力通常呈线性关系,膜盒元件的变形幅度取决于测量介质压强的大小,压力使膜盒产生变形位移,通过膜盒上焊接的拔杆传递到仪表的机芯,位移量大小通过齿轮及连杆放大传递到终端指示装置（指针及刻度盘）显示实际压力数值。
    PION^@膜盒压力表一般用来测量气体的微小压力,量程和量测的精度通常取决于仪表表头盘面的大小(膜盒的大小)和压力敏感元件的材质。当几个膜盒敏感元件叠放在一起后会产生较大的传递力来量测极微小的压力,膜盒压力表的测量范围在0~2.5mbar到0~600mbar,量测的精度在0.25~5级。膜盒压力表的测压膜盒通常为铜合金,如磷铜,铍铜。用于特殊工作环境或用于特殊压力介质时通常选用不锈钢材料或其它合金金属,全不锈钢膜盒压力表通常会使用SUS304不锈钢或SUS316及SUS316L不锈钢。
    PION^@品牌的膜盒压力表通常都有过压保护装置,能在一定程度上防止压力过大造成的仪表损坏,但在选择量程时一定要注意选用正确的压力范围,以免超压造成不必要的损失。如应用中无法保证压力不会超限时，应选用PION^@过压防止型膜盒压力表或在仪表上加装过压防止装置。
    PION^@膜盒压力表采用先进的焊接技术和精良装配工艺制作而成,膜盒压力表压力指示非常灵敏,，因产地和使用地区海拔高度不同及使用仪表的工作环境温度不同，故而会造成指针不在零位膜盒压力表都设计有调零装置,能适于各种工作环境。

应用领域
   ◆ 瓦斯燃烧设备；
   ◆ 涂装系统；
   ◆ 喷涂机械；
   ◆ 工业燃气加热系统；
   ◆ 炉窑炉膛压力；
   ◆ 煤气天然气管道工程；
   ◆ 燃烧装置；
   ◆ 楼栋调压箱；
   ◆ 气体管道；
   ◆ 风机风压；
   ◆ 䁔通空调；
   ◆ 电子玻璃清洗设备；
   ◆ 电力开关柜；
   ◆ 呼吸机；
   ◆ 婴儿复苏机；
   ◆ 麻醉机；
   ◆ 咖啡烘焙机；
   ◆ 大型烤炉；
   ◆ 食口烘箱；
   ◆ 厨具炉灶；
   ◆ 蒸汽锅炉；
   ◆ 大型蒸箱；

使用环境

◆ 环境温度：（-10~50）℃
◆ 相对湿度：<95%
◆ 大气压力：（86-106）kpa
◆ 存储温度：（-20~70）℃

性能特点

◆ 稳定性好,指示准确。
◆ 采用过压防止结构,能有效防止过压造成仪表的损坏,延长仪表的寿命.
◆ 仪表设有调零装置,能有效保证压力表在各个地域都能使用,随时校零.
◆ 不同的外壳材料能使膜盒压力表有广泛的使用空间,省却了工作环境对压力表使用上的种种制约。
◆ 灵活的安装方式,便于拆卸。
◆ 亮丽的外观更让使用设备显示价值。
◆ 众多的压力量程,能更好的适应客户的要求.
◆ 多种膜盒材料可供选择.

显示特点

◆ 可选单刻度或双刻度显示
◆ 可选颜色范围标示显示
◆ 可选夜光表盘
◆ 可选标记红针

调零样式

◆ 前调零式
◆ 后调零式

使用与维护

◆ 仪表必须垂直安装,安装时应使用扳手旋紧,不应强扭表壳；运输时应避免碰撞。
◆ 仪表使用宜在周围环境温度为-25~55℃。
◆ 使用工作环境振动频率<25HZ,振幅不大于1mm。
◆ 使用中因工作环境温度过高或因制造地和使用地的大气压差和温度差,仪表指示值不回零位或出现示值超差,请先调零后再使用。
◆ 仪表使用范围应在上限的1/3～2/3之间。
◆ 在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的,并采用安全玻璃镜面。
◆ 仪表应经常进行检定(至少每三个月一次)。
◆ 需用测量腐蚀性介质的仪表,在订货时应注明要求条件如介质材质。

膜盒压力表 (微压表,微压计,水柱表,燃气压力表,毫巴表)
技术参数
表头外径	50mm(2")	63mm(2.5")	66mm(2.6")	70mm(2.75")	75mm(3")	100mm(4")	150mm(6")
膜盒压力表常规压力量程(特殊量程及单位刻度可定制,并可定做带有色标的表盘)
正压量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
0~250Pa	0~500Pa	0~1kPa	0~1.5kPa	0~2kPa	0~3kPa	0~4kPa	0~5kPa
0~6kPa	0~10kPa	0~15kPa	0~20kPa	0~25kPa	0~30kPa	0~40kPa	0~50kPa
0~60kPa
负压量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
0~ -250Pa	0~ -500Pa	0~ -1kPa	0~ -1.5kPa	0~ -2kPa	0~ -3kPa	0~ -5kPa	0~ -10kPa
0~ -15kPa	0~ -20kPa	0~ -25kPa	0~ -30kPa	0~ -40kPa	0~ -50kPa	0~ -60kPa
压力真空连程表量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
-1~0~1.0kPa	-1.5~0~1.5kPa	-2~0~2kPa	-3~0~3kPa	-4~0~4kPa	-5~0~5kPa	-10~0~10kPa	-15~0~15kPa
-20~0~20kPa	-25~0~25kPa	-30~0~30kPa	-50~0~50Kpa	-10~0~50kPa	-20~0~40kPa
刻度单位	mbar	kPa	Pa	mmH₂O	mmAq	mmWater	inH₂O
刻度单位	mmHg	inHg	bar	psi	MPa
外壳材质	※铁壳(电泳) ※铁壳(镀铬) ※碳钢(烤漆) ※1Cr18Ni9T不锈钢 ※SUS304不锈钢 ※铝壳 ※塑壳
指针材质	※塑制 ※铝制(电泳) ※钢制(电泳) ※钢制(喷漆)
膜盒材质	※磷铜 ※铍铜 ※SUS304不锈钢 ※SUS316不锈钢 ※SUS316l不锈钢
机芯材质	※黄铜 ※SUS304不锈钢
接头材质	※黄铜 ※1Cr18Ni9Ti ※SUS304不锈钢 ※SUS316不锈钢
表盘材质	※铝制(白瓷底漆,特殊规格可定制,医用表可订制夜光盘) ※塑制(注塑成型)
罩圈材质	※塑制 ※铁制电镀 ※铁制喷漆 ※铝制 ※1Cr18Ni9Ti不锈钢 ※SUS304不锈钢
镜面材质	※压克力 ※PC(聚碳酸酯) ※普通玻璃 ※钢化玻璃 ※安全玻璃
结构样式	※镜面嵌入式 ※罩圈压紧式 ※罩壳螺丝锁紧式 ※外卡旋紧式 ※外卡缩口旋紧式
精度等级	4%f.s.	2.5%f.s.	2%f.s.	1.6%f.s.	1.0%f.s.	0.4%f.s.	0.25%f.s.
安装形式	径向安装型(AT)		径向后法兰安装型(CT)		轴向前(法兰)带边安装型(DT)
安装形式	轴向安装型(BT)		轴向支架安装型(ET)		轴向平边加支架安装型(FT)
接口螺纹	公制螺纹(细牙)		M10*1	M12*1	M14*1.5	M16*1.5	M20*1.5
	英制管螺纹(G或PF螺纹)		G1/8	G1/4	G3/8	G1/2
	英制锥管螺纹(ZG或PT螺纹)		1/8PT	1/4PT	3/8PT	1/2PT
	美制锥螺纹(Z或NPT螺纹)		1/8NPT	1/4NPT	3/8NPT	1/2NPT
环境温度	-30~60℃（环境温度持续高于60℃建议外加散热装置)
使用温度	-30~80℃（工作温度持续高于80℃建议外加散热装置)
相对湿度	10%~80%(RH)
防护等级	IP54~IP67(以产品结构决定)
认可标准	GB1226-86/ASME B40.1
安装环境	适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候膜盒压力表请另外注明.
随机附件	合格证,使用说明
可选项目	*如用于压力脉冲较大可选过压保护器.
可选项目	*如需要在停用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关.
适用介质	兼容与不锈钢不起反应的全部气体介质.
适用介质	兼容与铜合金不起反应的全部气体介质.
订购须知	1,请注明所需膜盒压力表压力表的表头外径尺寸。
	2,请注明所需膜盒压力表的量程。
	3,请注明所需膜盒压力表的安装形式。
	4,请注明所需膜盒压力表的接口类型。
	5,请注明所需膜盒压力表量测介质类型,工作温度及环境温度。
外形尺寸（mm）

派尔耐膜盒压力表选型编码方法

200

P14

1派尔耐产品类别

派尔耐机械式压力表类产品

2.派尔耐产品系列

膜盒压力表系列产品

3.产品结构样式

塑面内嵌结构（嵌入式）

罩圈壳体镙丝锁紧式结构(锁螺丝式)

罩圈壳体丝扣旋紧结构

一体罩壳外卡缩口旋紧密封式(一体小旋盖)

一体罩壳外卡旋紧密封式(一体大旋盖)

4.产品主体材质

喷漆铁壳,铜内机及接头

电镀铁壳,铜内机及接头.

不锈钢壳,铜内机及接头(半钢表).

不锈钢表壳,内机及接头(全钢表).

铝壳,铜机芯及接头.

塑壳,铜机芯及接头.

5.表头尺寸规格

250mm

150mm

75mm

66mm

50mm

200mm

100mm

70mm

63mm

6.表窗材质及充液

普通玻璃表窗不充油

安全玻璃表窗不充油

塑质表窗不充油

强化玻璃表窗不充油

7.安装形式

轴向支架安装式

径向前法兰安装式

径向(立式)安装式

轴向前法兰支架安装式

轴向前法兰安装式

轴向(卧式)安装式

8.压力形式

负压

差压

压力真空式

表压

绝压

9.压力量程

0~4000

402

0~150

151

0~5

5D0

0~0.35

D35

0~0.01

D01

0~5000

502

0~160

161

0~6

6D0

0~0.4

D04

0~0.02

D02

0~6000

602

0~250

251

0~7

7D0

0~0.5

D05

0~0.03

D03

0~10000

103

0~350

351

0~10

100

0~0.6

D06

0~0.04

D04

0~15000

153

0~400

401

0~15

150

0~0.7

D07

0~0.05

D05

0~16000

163

0~500

501

0~16

160

0~1

1D0

0~0.06

D06

0~25000

253

0~600

601

0~25

250

0~1.5

1D5

0~0.07

D07

0~35000

353

0~700

701

0~35

350

0~1.6

1D6

0~0.1

D01

0~40000

403

0~1000

102

0~40

400

0~2

2D0

0~0.15

D15

0~60000

603

0~1500

152

0~50

500

0~2.5

2D5

0~0.16

D16

0~70000

703

0~1600

162

0~60

600

0~3

3D0

0~0.2

D02

0~100000

104

0~2500

252

0~70

700

0~3.5

3D5

0~0.25

D25

0~200000

204

0~3500

352

0~100

101

0~4

4D0

0~0.3

D03

10.压力单位

in Wat

cmH2O

mH2O

MPa

psi

inHg

atm

mm Wat

cm Wat

N/M2

lbf/in2

mmHg

bar

mmAq

mmH2O

kPa

kgf/cm2

cmHg

cmAq

Torr

inH2O

hPa

mbar

11.精度等级

0.1级

0.25级

1.0级

2.0级

4.0级

0.05级

0.16级

0.4级

1.6级

2.5级

12.接口螺纹类型及规格

G3/4

G34

G1/2

G12

G3/8

G38

G1/4

G14

G1/8

G18

M24*1.5

M24

M20*1.5

M20

M16*1.5

M16

M14*1.5

M14

M10*1

M10

3/4NPT

N34

1/2NPT

N12

3/8NPT

N38

1/4NPT

N14

1/8NPT

N18

3/4PT

P34

1/2PT

P12

3/8PT

P38

1/4PT

P14

1/8PT

P18

13.附加配件

过压保护器

定位指针

毛细管

无附加配件

记忆指针

高压测压软管

调零装置

14.补充属性

荧光表盘

彩条范围表盘

调零表盘

调零指针

无配件补充属性

不锈钢号牌
