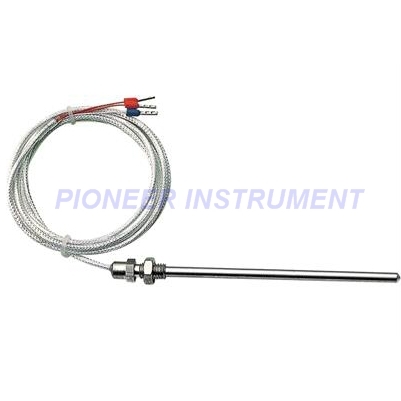

Pt100热电阻
(Pt100铂电阻温度传感器)
|
一、产品简介
|
Pt:是铂的元素缩写,Pt100表示热电阻使用铂金属做为传感器元件,在0℃的温度下,其标称的电阻值为100欧姆.
Pt100热电阻是应用物质温度变化时自身电阻也随着发生变化的特性来测量温度.作为温度测量的传感器,通常与显示仪表配套用于生产过程中的温度测量与控制.具有测量精度高、测温范围宽,能远距离测量等特点.广泛用于石油、化工、机械、冶金、电力、轻工、食品、原子能及宇航等工业部门和科技领域.
本公司生产符合国际IEC标准的铂热电阻,分度号为Pt100,Pt100是铂热电阻,它的阻值跟温度的变化成正比.Pt100的阻值与温度变化关系为:当Pt100温度为0℃时它的阻值为100欧姆,在100℃时它的阻值约为138.5欧姆.它的工作原理:当Pt100在0摄氏度的时候他的阻值为100欧姆,它的阻值会随着温度上升而成线性增长的.金属热电阻一般适用于-200~850℃范围内的温度测量,其特点是测量准确、稳定性好、性能可靠,在程控制中的应用极其广泛.
|
二、技术参数
|
热电阻分度号
|
Pt100
|
传感器结构
|
※单只 ※双只
|
探头保护管外径
|
※Ф2.5 ※Ф3 ※Ф4 ※Ф5 ※Ф6 ※Ф7 ※Ф8 ※Ф10 ※Ф12 ※Ф16 ※Ф18 ※Ф20.0 (客户指定)
|
探头保护管长度
|
15~1000mm (客户指定)
|
探头保护管材质
|
※SUS304不锈钢 ※SUS316不锈钢 ※SUS316L不锈钢 ※SUS321不锈钢 (或客户指定)
|
探头最小插深
|
应不小于其保护管外径的15倍感温元件长度,长度不符合本项要求,测量精度将相应受到影响.
|
安装形式
|
※无固定装置直插安装型 ※活动螺纹安装型 ※固定螺纹安装型 ※固定法兰安装型
※活络管接头安装型 ※固定螺纹锥形安装型 (或按客户要求制做特殊装配形式)
|
螺纹接口
|
※公制:M5*0.8~M27*2 ※英制:1/8~3/4(G或PT) ※美制:1/8~3/4NPT(客户指定特殊螺纹或接口)
|
温度量程
|
※-200~+650℃(A级) ※-200~+850℃(B级)
|
最大耐压
|
※无固定装置式,活动接头式,活动法兰式,活络管接头式均为常压. ※固定螺纹安装式≤10MPa
※固定法兰安装≤2.5MPa(或按照法兰标准PN值) ※固定螺纹锥形安装式≤30MPa
|
引线材质
|
※聚氯乙烯线RVV ※聚氯乙烯线RVVP ※聚氯乙烯线AVVR
※铁氟龙屏蔽线 ※铁氟龙线TPFE ※硅橡胶线AGR
|
出线线制
|
※二线制 ※三线制 ※四线制
|
出线方式
|
※直接出线式 ※防水接头式 ※赫斯曼接头式 ※防水偶头接线盒式 ※防爆偶头接线盒式
|
绝缘电阻
|
热电阻在环境温度为15~35℃,相对湿度不大于80%,
试验电压为10~100V(直流)电极与外套管之间的绝缘电阻≥100MΩ.
|
相对湿度
|
10%~80%(RH)
|
接线端子
|
※裸线镀锡 ※冷压端子 ※ 客户指定
|
环境温度
|
应用环境温度-20~85℃~ -50~300℃
|
使用温度
|
-200~+850℃(MAX)
|
精度等级
|
※A级 ※B级
|
防护等级
|
IP54~IP67(结构样式不同则防护等级不同)
|
认可标准
|
※JB/T8622-1997 ※JB/T8623-1997 ※GB/T5979-1986 ※IEC751
|
安装环境
|
可适应于 对Pt100热电阻探头保护管及接头无腐蚀的工作环境,用于野外或露天的耐候型请另外注明.
|
随机附件
|
合格证,使用说明.
|
可选项目
|
*如需要在更换Pt100热电阻时不停机做业的可选配 加装温度护套
|
适用介质
|
适应于对Pt100热电阻探头保护管及接头无腐蚀的的流体介质及固液混合流体介质的工作温度测量.
|
订购须知:
|
1,请注明所需Pt100热电阻的 探头外径尺寸. 2,请注明所需Pt100热电阻的 探头插深尺寸.
3,请注明所需Pt100热电阻的 测温量程. 4,请注明所需Pt100热电阻的安装形式.
5,请注明所需Pt100热电阻的接口类型. 6,请注明所需Pt100热电阻量测介质类型.
|
保护管选用
|
保护管材质
|
适用温度及介质
|
1Cr18Ni9Ti不锈钢
|
-200~800℃ 具有高温耐蚀性,通常作为一般热钢使用.
|
SUS304不锈钢
|
-200~800℃ 低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用.
|
SUS316不锈钢
|
-200~750℃ 低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.
|
SUS316L不锈钢
|
-200~750℃ 超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.
|
SUS310S不锈钢
|
-200~ 1000℃具有高温抗氧化性,耐腐蚀型通常作为热钢使用.
|
GH3030合金钢
|
0~1100℃ 镍基高温合金钢,具有优良抗氧化性,耐腐蚀型,通常作为耐热钢使用.
|
蒙乃尔MonelK500
|
0-100~700℃ 镍铜合金,具有良好耐晶间腐蚀性,适用于强硫酸等腐蚀性场合.
|
哈氏合金H.Alloy-276
|
-100 ~700℃ 具有良好耐晶间腐蚀性,作为耐腐蚀钢使用.
|
Incone1600
|
-100~1000℃ 镍铬铁合金,具有优良高温抗氧化性,通常作为耐热钢使用.
|
GH3039
|
0~1300℃ 镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用.
|
高铝质管
|
0~1300℃ 工业陶瓷管,具有优良抗氧化性,耐腐蚀性.
|
钢玉管
|
0~1600℃ 工业陶瓷管,具有优良抗氧化性,耐腐蚀性.
|
3YC52
|
0~1300℃ 高温合金,具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所.
|
二硅化钼MoSi2
|
0~1600℃ 具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所 .
|
出线线制说明
|
热电阻是把温度变化转换为电阻值变化的一次元件,通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上.工业用热电阻安装在生产现场,与控制室之间存在一定的距离,因此热电阻的引线对测量结果会有较大的影响.
目前热电阻的引线主要有三种方式:
◆二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合.
◆三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的最常用的引线电阻.
◆四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表.可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测.
热电阻一般采用三线制接法.采用三线制是为了消除连接导线电阻引起的测量误差.这是因为测量热电阻的电路一般是不平衡电桥.热电阻作为电桥的一个桥臂电阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差.采用三线制,将导线一根接到电桥的电源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差.工业上一般都采用三线制接法.热电偶产生的是毫伏信号,不存在这个问题.
|
热电阻的校验
|
热电阻在安装使用前及使用一段时间之后都要进行精度校验,工业用热电阻的校验方法有两种:
1.只校验0℃和100℃时的电阻值,求出电阻比R100/R0,看是否符合热电阻技术特性 的纯度要求,称为纯度校验.纯度校验一般采用标准状态法,即由冰点槽和水沸腾器产生0℃和100℃温度场,然后测量置于其中的被校热电阻值.
2.示值比较法校验,校验时采用加热恒温器作为热源.将被校热电阻与标准仪表 (标准水银玻璃温度计或标准铂电阻)进行示值比较,确定误差.这种方法可以多校几个温度 点,特别是100℃以上的温度点. 通常情况下对热电阻只做纯度校验.
|
三、特点
|
●压簧式感温元件,抗振性能好.
●测量精确度高.
●机械强度高,耐压性能好,耐振,抗冲击.
●进口薄膜电阻元件,性能可靠稳定.
●可通过采用三线制或四线制消除引线电阻的影响.
●体积小,内部无空气隙,热惯性上,测量滞后小.
●能弯曲,便于安装接口尺寸通用,互换性好.
●使用寿命长,规格齐全.
●采用装配式结构,零件分解性好,维修方便,更换易损件成本低.
|
四、外形接构
|
|
五、 产品分类
|
铠装热电阻:铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体,它的外径一般为φ2--φ20mm,与普通型热电阻相比,它有下列优点:①体积小,内部无空气隙,热惯性上,测量滞后小;②机械性能好、耐振,抗冲击;③能弯曲,便于安装④使用寿命长.
端面热电阻:端面热电阻感温元件由特殊处理的电阻丝材绕制,紧贴在温度计端面.它与一般轴向热电阻相比,能更正确和快速地反映被测端面的实际温度,适用于测量轴瓦和其他机件的端面温度.
隔爆型热电阻:隔爆型热电阻通过特殊结构的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引起爆炸.隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量.
防腐型热电阻:防腐型热电阻采用耐强腐蚀的特殊材质保护管,能有效保护测量元件,使热电阻的能应用于更加广泛的介质.
防腐隔爆型热电阻:防腐隔爆型热电阻采用耐强腐蚀的特殊材质保护管,结合特殊结构的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引起爆炸.隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量.
|
六、应用
|
PT100热电阻通常和显示仪表、记录仪表等配套使用.直接测量生产过程中的-200~650℃范围内液体、蒸汽和气体及固液混合介质以及固体表面温度.用于石油化工、制碱、化纤、染化、制药、食品和酿造、造纸、制碱、电子机械,电力等工业部门测量系统或设备流体介质的压力.具体应用如下:食品用卫生型隔膜压力表,可用于酿造,乳制品,钦料等.化工用耐强腐蚀PT100热电阻,可用于制碱,氨化,硫化,以及精细化工等.
|
七、使用与维护
|
热电阻在使用时要注意如下事项:
(1) 根据测量温度范围和测量对象,选择适当的热电阻的型号、规格以及保护管材料.
(2) 热电阻最高使用温度和工作压力不可超过该热电阻的额定数值.
(3) 如果热电阻需在腐蚀性介质中使用时,应采用由不镑钢制成的保护管.
(4) 大多数热电阻的敏感元件长度约为120mm,当选择热电阻的插人深度时,应该考虑到热电阻只能测量敏感元件附近范围内被测介质的平均温度.
(5) 热电阻接线时,先将接线盒打开,然后接线.接线的方法一般有二线制和三线制两 种.三线制连接的优点是,可以避免因连接导线电阻值所引起的显示仪表的示值误差.
(6) 热电阻与显示仪表的连接导线应采用绝缘铜线,不得使用热电偶的补偿导线.铜线的电阻值应按显示仪表技术条件规定的数据选配,一般为2-5Ω,导线的电阻值可用直流平衡电桥来调整.
(7) 不能把一个热电阻与两个显示仪表并联使用,只有双支式热电阻才可以用来和两个显示仪表一起使用.
(8) 热电阻及其附件在不使用的时候,必须保存在不受振动和碰撞的地方.最合适的存放场所条件为:环境温度10~35℃相对湿度不大于80%;周围空气中不应含有可能造成热电阻零件腐蚀的物质.
|
八、热电阻的常见故障及处理
|
热电阻常见的故障是热电阻断路和短路,其中以断路为多,这是由于电阻较细所致.断路和短路都是比较容易判断的,下面介绍断路和短路的鉴别方法.
A 断路 :(1) 电阻体断路:可用万用表在电阻体的接线端子处测量阻值,电表指示为无限大.但在进行检查时,热电阻与显示仪表的连接导线应预先拆除,否则测得的阻值含有显示仪表的内阻.
(2) 连接导线断路:将电阻体端子上的连接导线不拆除,而将两个接线端子短路,显示仪表的示值仍为无限大.
B 短路 :(1) 电阻体短路:显示仪表断电后,将连接导线在电阻体的端子处拆掉,再用万用表测 量电阻体的阻值是否等于实际数值,如少于实际阻值,则该电阻体短路.
(2) 连接导线短路:可将连接导线从电阻体的端子处拆下一个线头,看显示仪表示值是否无限大.如仍然有示值或指向负侧,则说明连接导线短路.
无论检査热电阻的短路或断路,每次变动线路的连接导线时,都应将仪表断电,否则 易将仪表打坏.最好在检査时不用指示温度的显示仪表,另用一只万用表或测量电阻的仪表即可.
通常情况下短路容易修理,只要不影响电阻丝的粗细和长短,找到短路点加强绝缘即可.断路修理必然要改变电阻丝的长度而影响电阻值,故在断路的情况下最好更换新热电阻.若采取焊接,焊好后要进行校验.
|
运行中常见的几种故障及处理方法
|
故障现象
|
可能原因
|
处理方法
|
显示值比实际低
|
保护管内有金属屑,灰尘,接线柱间积灰及热电阻短路.
|
除去金属屑,清扫灰尘,找出短路点,加好绝缘
|
显示值不稳定
|
保护管内有金属屑,灰尘,接线柱间积灰及热电阻短路.
|
除去金属屑,清扫灰尘,找出短路点,加好绝缘
|
显示值无穷大
|
热电阻或引出线断路.
|
更换热电阻或焊接断线处 .
|
仪表指示负值
|
显示仪表与热电阻接线有错或热电 阻短路 .
|
改正接线,找出短路点,加好绝缘.
|
阻值与温度反常
|
热电阻丝材料受蚀变质.
|
更换热电阻 .
|
