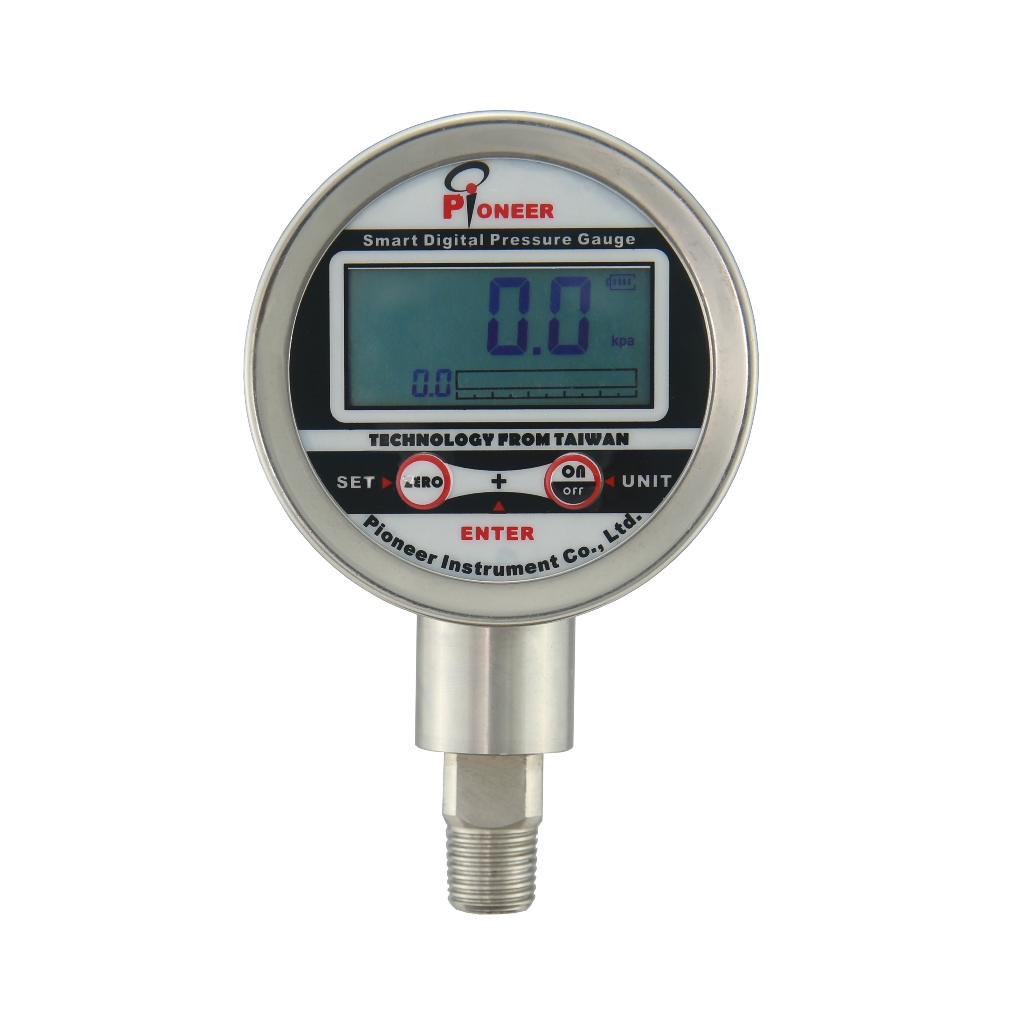

63mm不锈钢内源式数显压力表

产品类别：数显压力表类
产品系列：内源式数显压力表系列
产品型号：PDB-DAA26AA-BXXXK5-P14AA
表头直径：2.5Inch(63mm)
压力量程：0~5kPa---0~25MPa
最小分辨：1个字
表壳材质：SUS304不锈钢
面膜材质：PVC面膜
传感器壳体：SUS304不锈钢
设定方式：前面板按键设定（开关机时间及单位切换）
单位切换：MPa/psi/kgf/kpa/bar
自动关机：1~15S或常开
工作温度：-20~0~70℃
显示方式：4位LCD
供电电源：DC9V（碱性電池（6LR61））
精度等级：0.3%f.s.
接头镙纹：1/4PT(ZG1/4俗称2分牙）
安装方式：径向
备注：以上为图片对应规格参数，量程及螺纹均可订制

产品简介

     PION@  小外形内源式数显绝压表是我公司新开发的一款内置电池电源式数显绝压表，它具有压力单位切换，自动休眠及在线修正线性，峰值记忆功能等。在保证体积小巧的情况下还能保证很高的测量精度，可以补充传统绝压压力表在量测精度和使用寿命上的不足，在要求安装位置狭小且需要保证测量精度的情况下，此款仪表就是您的不二之选。仪表的显示屏上设有电池电量显示，电池电量低时会自动提示用户及时更换电池。内置电源的电池规格为9V碱性层叠电池（9V方块电池），通用性好，一般超市及五金店都有售卖，方便易得。仪表采用的是微功耗设计，配合软体的自动休眠功能更能延长电池的续航时间，也可按用户需要修改自动修眠时间或设置为不自动休眠。五种压力单位切换能让用户随时读取不同单位的压力数值。
   本公司生产的小外形内源式数显绝压表采用进口优质绝压压力传感器芯片，高精度和高稳定性能满足客户的不同需求，仪表经过严格精密的温度和线性补偿 ，采用CPU模块化信号处理，可实现对介质压力进行检测，显示，可取代传统机械式压力表，广泛用于石油，化工，电力，环保 ，真空泵业，真空热处理，等领域中对各种流体介质的绝压测量，还有可用于真空密封测漏设备，的是工业化现场绝压测量的理想的智能化测控仪表.

应用领域

   ◆ 便携移动深度真空测量
   ◆ 大气压力测量
   ◆ 高度测量
   ◆ 监测真空泵
   ◆ 真空密封测漏设备
   ◆ 真空热处理设备

使用环境

   ◆ 环境温度：（-10~50）℃
   ◆ 相对湿度：<95%
   ◆ 大气压力：（86-106）kpa
   ◆ 存储温度：（-20~70）℃

性能特点

   ◆ 稳定性好,温度漂移小，时间漂移小，抗干扰能力强
   ◆ 压力单位转换。kPa、MPa、bar、kgf/c㎡、psi、5种压力单位切换
   ◆ 2点校准方式，操作快捷
   ◆ 9V碱性电池供电，方便更换。也可选配电源适配器交直流供电
   ◆ 峰值记录功能可以记录瞬间变化的压力峰值
   ◆ 抗电磁干扰设计，适合恶劣使用环境.
   ◆ 面板设定式方便操做，菜单化程序设定，简单易上手.

显示特点

   ◆ 全视角液晶显示屏
   ◆ 微功耗白色背光
   ◆ 显示时间可调
   ◆ 背光点亮时间可调

供电方式

   ◆ 内置一节DC9V无汞碱性电池
   ◆ 可选18605锂电池

附加功能

   ◆ 自动峰值记录：记录压力测量过程的出现的最大和最小值
   ◆ 压力百分比指示：用进度条显示压力测量数值的量程百分比
   ◆ 可在线修正仪表性线误差
   ◆ 具有自动关机设功能.有效提高电池的使用时间

其他指标

  ◆ 外形尺寸：表头Φ66mm x 40mm,总长115mm
  ◆ 重量：0.6kg
  ◆ 压力接头：1/4PT(特殊螺纹，可根据用户要求定制)

性能指标
  测量范围： 110kPa…0kPa～160kPa…0KPa(A)绝对压力（大气压下显示大气压，绝对真空为零点）
  过载范围： 1.5倍满量程压力（取最小值）
  精度等级：±0.5%FS
  温度误差： ±0.05%FS%℃（≤100kPa）, ±0.03%FS%℃（＞100kPa）
  长期稳定性： ≤±0.5%FS/年
  供电电源： 3.6V DC(18650锂电池）/9V DC（碱性层叠电池）
  显示方式： 4位LCD
  背光显示： 白色背光
  单位切换： kPa、MPa、bar、kgf/c㎡、psi五种压力单位切换
  负载能力： 240V/3A AC 或30V/3A DC
  电池寿命： ＞3000小时（持续工作）
  电量显示： 电池电量图标显示
  电量报警： 数字闪烁报警
  自动关机： 1~30分钟或手动关机

  自动灭灯： 1~3分钟或常亮关机

  比例进度： 10格百分比进度条显示

  峰值记录： 自动记录，自动刷新，手动清除

  清零方式： 面板按键清零
  工作温度： -10℃～60℃
  介质温度： -10℃～80℃
  贮存温度： -40℃～80℃
  相对湿度： 0%～80%
  振动频率：频率0Hz～300Hz

  加速度：  ≤3g
  耐冲击：   ≤10g
  压力接口： SUS304不锈钢
  传感器壳体： SUS304不锈钢
  仪表壳体： SUS304不锈钢外壳
  隔离膜片： 不锈钢316L
  密封方式： 橡胶密封圈
  接口形式： 标准1/4PT(多种接口可供选择)
  防护等级： IP65
  安装方式： 垂直安装
订购须知
  ◆ 请注明所需压力表的表头尺寸。
  ◆ 请注明所需压力表的量程 范围。
  ◆ 请注明所需压力表的结构样式。
  ◆ 请注明所需压力表的安装形式。
  ◆ 请注明所需压力表的接口类型。
  ◆ 请注明所需压力表量测介质工作温度与安装的环境温湿度。
产品特点
  ◆ 多种材质,有众多的选择.
  ◆ 精心设计的亮丽外观,让使用设备显示价值.
  ◆ 经济的价格.让您的成本更具竞争力.
  ◆ 灵活的安装方式，便于拆卸。
  ◆ 众多的压力量程,能更好的适应客户的要求.
  ◆ 四位LCD显示,读数直观,清晰明了.
  ◆ 峰值记录功能可以记录瞬间变化的压力峰值.
  ◆ 稳定性好:温度漂移≤0.005(%FS/℃) 稳定性(0.2%FS/年)
  ◆ 抗电磁干扰设计,适合恶劣使用环境.
  ◆ 用进度条显示压力测量数值的量程百分比
  ◆ 具有自动关机设功能.有效提高电池的使用时间.
  ◆ ,精度最高可达到0.1级
  ◆ 高防腐性,应用SUS316L材质或陶瓷膜片,适用范围更宽.
  ◆ 本安防爆.
 外型结构


 使用与维护
  ◆ 在仪表安装前应先检查仪表的配件清单所列配件是否齐全,仪表的外包装是否有破损,确认无误再进行安装.
  ◆ 安装前先检查仪表的型号,量程,材质,精度,设计要求及使用要求相一致,并在详细阅读使用说明后再进行操做,条件允许的情况下,请先检验仪表后再进行后续安装.
  ◆ 安装时应首先确认仪表的接口是否和装配目标配套,并选择与量测介质兼容的密封件或密封材料,使用工具旋紧，不应强扭表壳,严禁人为修改仪表的装配接口,或装仪表强行安装在不匹配的接口上.
  ◆ 安装好仪表后,在开动系统或设备前请再次确认,电气接口接线及电源电压是否正确,压力量程是否和安装目标相匹配.确认无误后请开机运行,如在试运行时有任何异常,请立即关闭系统或设备检 查.
  ◆ 仪表应尽可能安装在电磁干扰小,无强振动源,通风好,无粉尘的环境中.工作环境振动频率<25HZ，振幅不大于1mm。
  ◆ 仪表使用宜在周围环境温度为-20~80℃。
  ◆ 使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差，仪表指示值不回零位或出现示值超差，请先调零后再使用。
  ◆ 仪表使用范围，应在上限的1/3～2/3之间。
  ◆ 在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的,并请在订购时写明量测的介质种类和工作温度.
  ◆ 需用于测量结晶或粘稠介质的仪表，在订货时应注明要求条件如介质粘度或介质的种类 加装隔离系统。
  ◆ 仪表应经常进行检定,每三个月一次(至少每六个月一次)


不锈钢壳内源式数显压力表选型

1

2


3

4

5

6

7

8

9

10

11

12

13

14

PD

B

-

DA

A

26

A

A

-

B

100

K

5

-

P14

A

A

1派尔耐产品类别





















派尔耐数显式压力表类产品

PD

2.派尔耐产品系列

内源式数显压力表系列

B

3.表头材质及显示类型

塑壳表头,LCD屏,螺纹接口

DA

4.输出信号代码

单显示无信号输出

A

5.表头尺寸规格

66mm

26

6.电气接口

内置电池

A

7.安装形式

径向(立式)安装式

A

8.压力形式

负压

V

差压

D

压力真空式

C

 表压

B

绝压

A

9.压力量程

0~4000

402

0~150

151

0~5

5D0

0~0.35

D35

0~0.01

D01

0~5000

502

0~160

161

0~6

6D0

0~0.4

D04

0~0.02

D02

0~6000

602

0~250

251

0~7

7D0

0~0.5

D05

0~0.03

D03

0~10000

103

0~350

351

0~10

100

0~0.6

D06

0~0.04

D04

0~15000

153

0~400

401

0~15

150

0~0.7

D07

0~0.05

D05

0~16000

163

0~500

501

0~16

160

0~1

1D0

0~0.06

D06

0~25000

253

0~600

601

0~25

250

0~1.5

1D5

0~0.07

D07

0~35000

353

0~700

701

0~35

350

0~1.6

1D6

0~0.1

D01

0~40000

403

0~1000

102

0~40

400

0~2

2D0

0~0.15

D15

0~60000

603

0~1500

152

0~50

500

0~2.5

2D5

0~0.16

D16

0~70000

703

0~1600

162

0~60

600

0~3

3D0

0~0.2

D02

0~100000

104

0~2500

252

0~70

700

0~3.5

3D5

0~0.25

D25

0~200000

204

0~3500

352

0~100

101

0~4

4D0

0~0.3

D03

10.压力单位

in Wat

Y

cmH2O

U

mH2O

Q

MPa

M

psi

I

inHg

E

atm

A

　

Z

mm Wat

V

cm Wat

R

N/M2

N

lbf/in2

J

mmHg

F

bar

B

　


mmAq

W

mmH2O

S

at

O

kPa

K

kgf/cm2

G

cmHg

C

　


cmAq

X

Torr

T

Pa

P

inH2O

L

hPa

H

mbar

D

11.精度等级

0.1级

8

0.25级

6

1.0级

4

2.0级

2

4.0级

0

0.05级

9

0.16级

7

0.4级

5

1.6级

3

2.5级

1

12.接口螺纹类型及规格

G1/2

G12

G3/8

G38

G1/4

G14

G1/8

G18

M20*1.5

M20

M16*1.5

M16

M14*1.5

M14

M10*1

M10

1/2NPT

N12

3/8NPT

N38

1/4NPT

N14

1/8NPT

N18

1/2PT

P12

3/8PT

P38

1/4PT

P14

1/8PT

P18

13.附加配件



保护胶套 B 无附加配件

A

14.补充属性

无配件补充属性

A





产品保修条款：


自出售之日起一年内均可享受整机免费保修服务。对于不满足免费保修服务的情况，我公司对产品终身提供有偿技术服务和维修服务。

下列情况不属于免费保修范围：

◆一切人为因素损坏或非正常工作环境下使用，不按照说明书操作使用所造成的故障及损坏。

◆擅自拆卸、修复、改装产品等情况。

◆其他不可抗力（如自然灾害）等造成的损坏。

◆不属于本公司产品的（如假冒产品）。


具体产品质保条款内容请打开  东莞市派尔耐仪表有限公司产品保修及售后服务细则
