63mm PP隔膜数显电接点压力表

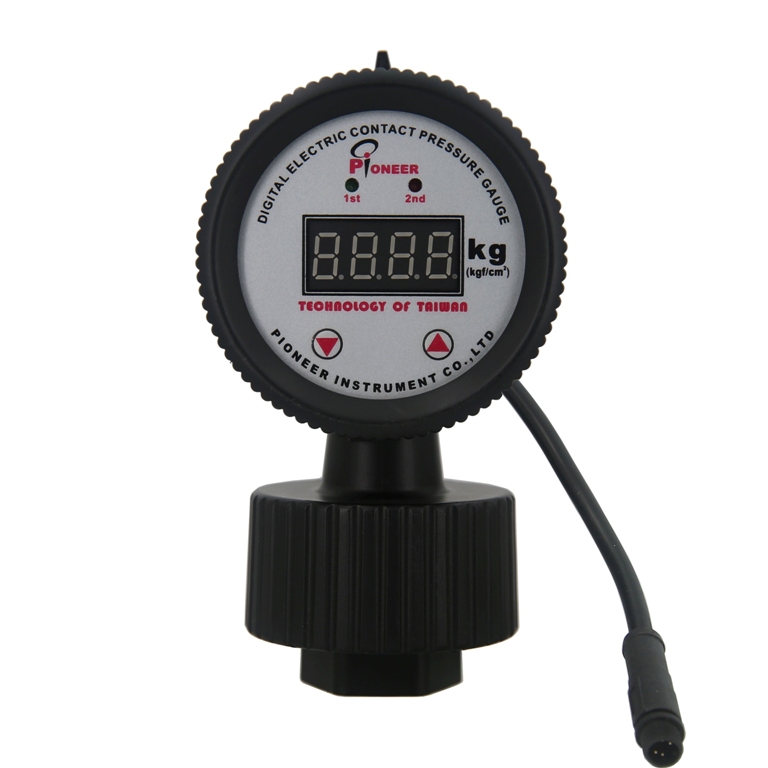

PP数显电接点隔膜压力表
表头直径:2.5Inch(63mm)
压力量程:0~0.5---0~15Kgf/cm2
刻度单位:bar或MPa,Kgf/cm2(可按用户要求)
外壳材质:PP外壳
结构样式:一体式
隔膜体材质:PP
膜片材质:氟橡胶,或铁氟龙(TPFE)
传感器材质:扩散硅或陶瓷压阻式
工作电压:DC 24V(AC220V用户本公司提供电源适配器)
显示方式:4位LED(-1999~9999)红色高亮
上下限设定:面板按键设定,密码保护
设定范围:全量程任意点设定
设定方向:动作方按用户设定自动切换
开关类型:固态继电器
开关负荷:DC 24V/1A或AC 22V/1A
精度等级:0.5%f.s
安装方式:径向安装式
接口镙纹:内螺纹1/2NPT(Z1/2)
备注：旧款面贴，已停产，仅做售后补货。

产品简介

    PION@PP隔膜式数显电接点压力表是本公司专为测量腐蚀性化学流体介质设计的压力测控仪表，PION@PP隔膜式数显电接点压力表采用耐腐蚀PP塑胶为主体材料，并由耐腐蚀陶瓷干式压力传感器和隔膜座组成测量系统，用于测量腐蚀性流体介质。如若测量强腐蚀介质的还可以在传感器表面加装PTFE隔离膜片，增强仪表传感器的耐蚀强度。PION@PP隔膜式数显电接点压力表外壳及隔膜体由模具注射一体成型，表壳的整体结构强度高，不易产生裂痕及泄漏，且具有优秀的抗腐蚀特性。在必要时还可采用PVDF或PTFE隔膜座增强仪表的整体耐腐蚀性，用之量测具有较强腐蚀性的流体介质，如：氢氟酸、王水、等强腐蚀性流体介质。
    PION@PP隔膜式数显电接点压力表采用进口优质压力传感器芯片，高精度和高稳定性能满足客户的不同需求。耐腐蚀干式压力传感器通过精心设计的变送电路,由专用CPU模块处理信号，并进行严格精密的温度和线性补偿，可实时显示压力数值并输出控制信号及标准远传信号，达到自动化控制的目的。

    PION@PP隔膜式数显电接点压力表能在全量程内设定压力控制点，通过设置动作点控制设备压力工作在目标区.仪表能现场显示并可输出控制信号和远传信号。PION@PP隔膜式数显电接点压力表控制精度高，上下限间隔可以设定在很小的间距内，接点反应灵敏，动作点准确，是精密量测控制的首选仪表。仪表采用一体化设计，安装便捷，维护简单，测量及控制精度高。它具有耐振动，耐强腐蚀，长工作寿命的特性，可以补充传统机械式电接点压力表在量测精度和控制灵敏度及使用寿命上的不足，取代传统机械式电接点压力表。
    PION@PP隔膜式数显电接点压力表被广泛应用于电路板印刷设备；PCB湿制程设备；金属蚀刻机；电镀药液过滤机；电子玻璃清洗设备；环保喷淋塔；果汁液体过滤机等设备.可量测高粘度液体介质，有时也可用于工业污废水处理及环境治理工程等。


应用领域

   ◆ 电路板印刷设备；
   ◆ PCB湿制程设备；
   ◆ 金属蚀刻机；
   ◆ 电镀药液过滤机；
   ◆ 电子玻璃清洗设备；

   ◆ 环保喷淋塔设备；
   ◆ 果汁液体过滤机；
   ◆ 工业污废水处理；
   ◆ 环境治理工程；
   ◆ 半导体蚀刻设备；

使用环境

   ◆ 环境温度：（-10~50）℃
   ◆ 相对湿度：<95%
   ◆ 大气压力：（86-106）kpa
   ◆ 存储温度：（-20~70）℃

性能特点

   ◆ 稳定性好,温度漂移小，时间漂移小，抗干扰能力强
   ◆ 采用0.36红色高亮 LED数码管接显示被测压力值,范围:-1.9.9.9.~9.9.9.9.。
   ◆ 数字显示清晰，读数直观，精度高、稳定性好、抗干扰性能强。
   ◆ 全量程压范围设定控制点功能,双路单刀双掷固态继电器输出控制信号。
   ◆ 灵活的开关点设置，工作区间准确，控制方向自动识别，自动插入回差值。
   ◆ 抗电磁干扰设计，适合恶劣使用环境.
   ◆ 面板设定式方便操做，菜单化程序设定，简单易上手.

   ◆ 全智能工作方式，支持用户自校准，支持对显示值的非线性修正。
   ◆ 可选附加4~20mA模拟远程信号输出.
   ◆ 极低的温飘，适和-30~75度工业环境使用。
   ◆ 全PP材质，可以用以测量大多数具有腐蚀性的化学流体介质。
   ◆ 强腐蚀性介质可以选择加装TPFE柔性隔离膜片。
   ◆ 强腐蚀性介质可选用PVDF底座或TPFE底座。

显示特点

   ◆ 4位高亮LED数码管显示
   ◆ 红绿双色LED指示接点状态
   ◆ 压力超限报警

供电方式

   ◆ DC24V直流稳压电源
   ◆ 可选AC 220V供电（配AC220V#DC24V电源适配器）

附加功能

   ◆ 可选附加4~20mA模拟远程信号输出
   ◆ 面板按键密度码清零，简单易上手
   ◆ 可在线修正仪表性线误差
   ◆ 4~20mA模拟远程信号比例缩放功能

其他指标

   ◆ 外形尺寸：表头Φ66mm x 40mm,总长115mm
   ◆ 重量：0.6kg
   ◆ 压力接头：1/2PT内螺纹(特殊螺纹，可根据用户要求定制)

 ◆技术参数

表面直径

63mm(2.5")

安装形式

径向安装型

压力量程

0~1, 0~2, 0~3, 0~4, 0~5, 0~6, 0~7, 0~10, 0~15kgf/cm2(特殊量程可订制)

压力单位

Kpa(千帕)

MPa(兆帕)

bar(巴)

psi(磅)

mbar(毫巴)

kgf/cm2(千克力)

输出信号

单接点

双接点

 4~20mA

0~5V

0~10V


外壳材质

塑壳(PP)

传感器类型

陶瓷压阻式,扩散硅式

密封件材质

氟橡胶

隔膜体材质

PP隔膜体

膜片材质

氟橡胶 或TPFE

结构样式

一体式结构,分体式结构

显示方式

4位LED(红色高亮型)

分辨率

1个字

采样速率

4次/秒~36次/秒

上下限设定

仪表面板按键设定,密码保护

清零设定

仪表面板按键设定,密码保护

工作电压

DC24V (标配） 或AC 220V(配套AC220#DC24V电源适配器

使用温度

-30~70℃（工作温度持续高于70℃建议外加散热装置)

环境温度

-30~60℃（ 环境温度持续高于60℃建议外加通风装置)

相对湿度

10%~80%(RH)

振动频率

0~300HZ

加速度

≤3*3.91(ms-2)

耐冲击

≤10*3.91(ms-2)

阻尼时间

0~32 (秒)可调(部分规格都此选项)

最大寿命

@25℃>1*108压力循环(次)

防爆等级

ExibⅡCT6

防护等级

IP65

认可标准

GB1226-86/ASME B40.1

精度等级

0.4%F.S. 0.5%F.S.

接头镙纹

美制锥螺纹1/2NPT内牙

接点组数

单组接点 或双组接点(触点常开或常闭状态在订货时由用户指定)

继电器负载

※220V/1A

触点寿命

大于107次

安装环境

可适应于对 与PP塑制品不起反应的的工作环境.

随机附件

合格证,使用说明.

适用介质:

PP数显电接点隔膜压力表可用于量测与PP塑制品不起反应的酸类或碱类全部流体体介质.

订购须知

1,请注明所需压力表的量程范围.

2,请注明所需压力表的结构样式.

3,请注明所需压力表量测介质工作温度与安装的环境温湿度.

◆外型尺寸


◆使用与维护

1,在仪表安装前应先检查仪表的配件清单所列配件是否齐全,仪表的外包装是否有破损,确认无误再进行安装.

2.安装前先检查仪表的型号,量程,材质,精度,电源电压是否和设计要求及使用要求相一致,并在详细阅读使用说明后再进行操做,条件允许的情况下,请先检验仪表后再进行后续安装.

3.安装时应首先确认仪表的接口是否和装配目标配套,并选择与量测介质兼容的密封件或密封材料,使用工具旋紧,不应强扭表壳,严禁人为修改仪表的装配接口,或装仪表强行安装在不匹配的接口上.

4.安装好仪表后,在开动系统或设备前请再次确认,电气接口接线及电源电压是否正确,压力量程是否和安装目标相匹配.确认无误后请开机运行,如在试运行时有任何异常,请立即关闭系统或设备检察.

5.仪表应尽可能安装在电磁干扰小,无强振动源,通风好,无粉尘的环境中.工作环境振动频率<25HZ,振幅不大于1mm。
6.仪表使用宜在周围环境温度为-20~80℃。
7.使用中因工作环境温度过高或因制造成地和使用地的大气压差和温度差,仪表指示值不回零位或出现示值超差,请先调零后再使用。
8.仪表使用范围,应在上限的1/3～2/3之间。
9.在测量腐蚀性介质时或高温介质时请注意选用全不锈钢材质的,并请在订购时写明量测的介质种类和工作温度.
10.需用于测量结晶或粘稠介质的仪表,在订货时应注明要求条件如介质粘度或介质的种类 加装隔离系统。

11.仪表应经常进行检定,每三个月一次(至少每六个月一次)

全塑隔膜数显压力表选型编码

1

2


3

4

5

6

7

8

9

10

11

12

13

14

PD

P

-

PM

G

25

K

A

-

B

0D4

M

5

-

F12

O

W

1派尔耐产品类别





















派尔耐数显式压力表类产品

PD

2.派尔耐产品系列

全塑隔膜数显压力表系列

P

3.表头材质及显示类型

PP塑壳表头,LED屏/一体式PP螺纹接口

PM

4.输出信号代码

双接点输出

G

5.表头尺寸规格

63mm

25

6.电气接口

短尾防水对插引线

K

7.安装形式

轴向(立式)卧装式

B

径向(立式)安装式

A

8.压力形式

负压

V

差压

D

压力真空式

C

 表压

B

绝压

A

9.压力量程

0~4000

402

0~150

151

0~5

5D0

0~0.35

D35

0~0.01

D01

0~5000

502

0~160

161

0~6

6D0

0~0.4

D04

0~0.02

D02

0~6000

602

0~250

251

0~7

7D0

0~0.5

D05

0~0.03

D03

0~10000

103

0~350

351

0~10

100

0~0.6

D06

0~0.04

D04

0~15000

153

0~400

401

0~15

150

0~0.7

D07

0~0.05

D05

0~16000

163

0~500

501

0~16

160

0~1

1D0

0~0.06

D06

0~25000

253

0~600

601

0~25

250

0~1.5

1D5

0~0.07

D07

0~35000

353

0~700

701

0~35

350

0~1.6

1D6

0~0.1

D01

0~40000

403

0~1000

102

0~40

400

0~2

2D0

0~0.15

D15

0~60000

603

0~1500

152

0~50

500

0~2.5

2D5

0~0.16

D16

0~70000

703

0~1600

162

0~60

600

0~3

3D0

0~0.2

D02

0~100000

104

0~2500

252

0~70

700

0~3.5

3D5

0~0.25

D25

0~200000

204

0~3500

352

0~100

101

0~4

4D0

0~0.3

D03

10.压力单位

in Wat

Y

cmH2O

U

mH2O

Q

MPa

M

psi

I

inHg

E

atm

A

　

Z

mm Wat

V

cm Wat

R

N/M2

N

lbf/in2

J

mmHg

F

bar

B

　


mmAq

W

mmH2O

S

at

O

kPa

K

kgf/cm2

G

cmHg

C

　


cmAq

X

Torr

T

Pa

P

inH2O

L

hPa

H

mbar

D

11.精度等级

0.1级

8

0.25级

6

1.0级

4

2.0级

2

4.0级

0

0.05级

9

0.16级

7

0.4级

5

1.6级

3

2.5级

1

12.接口螺纹类型及规格

内螺纹G1/2

D12

内螺纹G1/4

D14

G1/2

G12

G1/4

G14

内螺纹M20*1.5

V20

内螺纹M14*1.5

V14

M20*1.5

M20

M14*1.5

M14

内螺纹1/2NPT

F12

内螺纹1/4NPT

F14

1/2NPT

N12

1/4NPT

N14

内螺纹1/2PT

R12

内螺纹1/4PT

R14

1/2PT

P12

1/4PT

P14

13.附加配件



密封圈 O 无附加配件

A

14.补充属性



陶瓷膜片+PTFE

W

陶瓷膜片

K

无配件补充属性 A





产品保修条款：


自出售之日起一年内均可享受整机免费保修服务。对于不满足免费保修服务的情况，我公司对产品终身提供有偿技术服务和维修服务。

下列情况不属于免费保修范围：

◆一切人为因素损坏或非正常工作环境下使用，不按照说明书操作使用所造成的故障及损坏。

◆擅自拆卸、修复、改装产品等情况。

◆其他不可抗力（如自然灾害）等造成的损坏。

◆不属于本公司产品的（如假冒产品）。


具体产品质保条款内容请打开  东莞市派尔耐仪表有限公司产品保修及售后服务细则
